L’objectif de la vue graphique permet d’avoir une représentation de l’équipement s’approchant au maximum de la réalité. Des outils sont disponibles afin d’organiser les composants entre eux pour créer un équipement s’approchant de son pendant réel, à travers les commandes de la barre d’outils.
|
|
Vue initiale, si activé permet de revenir à la vue initiale. |
|
|
Vue sélection, permet de zoomer sur la sélection courante. |
|
|
Vue rapprochée, permet de zoomer dans la vue graphique sur la sélection courante. |
|
|
Vue éloignée, permet de dézoomer dans la vue graphique sur la sélection courante. |
|
|
Activer le déplacement des composants. Il est alors possible de sélectionner et déplacer un composant. Si on déplace un père, les fils sont déplacés également. |
|
|
Activer la sélection. Si coché, cliquer sur un composant. Permet par la suite de mettre à jour la fiche composante. |
|
|
Activer accrochage. |
|
|
Activer « Rogner ». |
|
|
Taille de la grille. |
Il est possible de créer, modifier et supprimer des gabarits de fourreaux.
Un gabarit de fourreau est un ensemble de fourreaux.
|
|

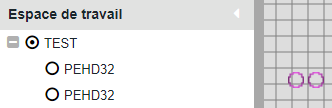

► Aller dans l’onglet « Espace de travail » : Le groupe d’actions « Actions de modèle » impacte le gabarit en lui-même. ► Le groupe d’actions « Actions des composants » impacte les composants constituant le gabarit courant. |
|
|
Cliquer sur le bouton « Ajouter ». |
|
|

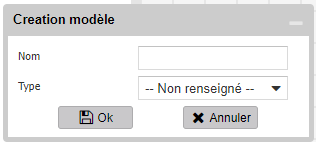

Saisir un nom pour le modèle, renseigner son type et valider. |
|
|
Il va s’agir maintenant d’affecter des fourreaux au gabarit. Il est aussi possible d’intégrer dans le nouveau gabarit des gabarits
préexistants. En fonction du souhait, déployer le catalogue des tubes ou des
gabarits. Un glisser / déposer permet alors de déplacer le composant choisi vers la zone graphique. |
|
|
Toutes les techniques de visualisation et de modification utilisées
dans la gestion des fourreaux sont disponibles pour maîtriser la définition
du gabarit. Notre gabarit peut dorénavant être sauvegardé. Clic sur le bouton « Enregistrer ». |
|
|

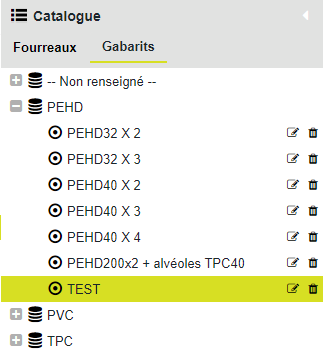

Le gabarit nouvellement crée est disponible dans le catalogue des
gabarits. |
|
|
Sélectionner un gabarit dans le catalogue des gabarits ; Cliquer sur l’action « Ouvrir » dans les actions disponibles
dans le menu déroulant sous catalogue. |
|
|
Ajouter / supprimer / éditer des fourreaux ; Clic sur le bouton « Enregistrer ». ! Le bouton « Fermer » permet de quitter un modèle sans enregistrer les modifications. |
|
|
Sélection d’un gabarit dans le catalogue de gabarits puis Clic
sur l’action « Supprimer » dans les actions disponibles dans le
menu déroulant sous Catalogue. |
|
|
Vous pouvez aussi supprimer le modèle depuis le volet de visualisation
des gabarits de fourreau existant dans le catalogue. |
|
|

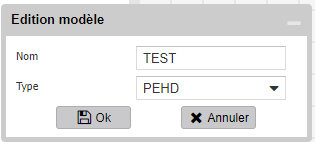

Sélection d’un gabarit dans le catalogue de gabarits. Cliquer sur l’action « Éditer » dans les actions disponibles
dans le menu déroulant sous Catalogue. Saisir le nouveau nom et
valider. |
|
|

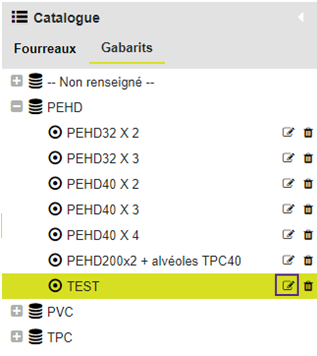

Vous pouvez aussi éditer le modèle depuis le volet de visualisation
gabarits de fourreau existant dans le catalogue. |
|
|
Sélection d’un gabarit dans le catalogue de gabarits. Clic sur l’action « Aperçu » dans les actions disponibles
dans le menu déroulant sous Catalogue. |
