►    La nature de tube (PVC, PEHD…) doit exister au préalable. Le cas échéant, une nouvelle nature de fourreau devra être créée.

►    Une image au format GIF doit exister au préalable dans …\GEOBASES\Images\Mask_Pipe. L’image doit être nommée sous la forme Nature concaténé au diamètre (exemple : PEHD50.gif).

►    Le type de fourreau à créer sera représenté par une image définie par l’opérateur.

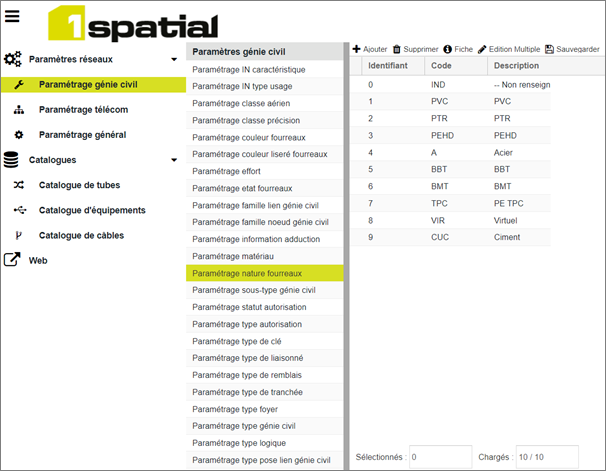

Paramétrage génie civil / nature fourreaux : Si nécessaire, revenir à la page d’accueil du tableau de bord et accéder au paramétrage génie civil.

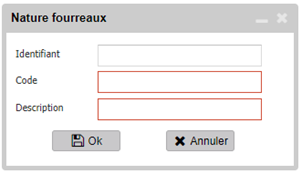

Cliquer sur le bouton « Ajouter » : Saisir une nouvelle nature et sa description puis « OK » et revenir à l’accueil puis au catalogue de tubes.

L’image destinée à représenter le fourreau doit présenter les caractéristiques suivantes :

►    Fichier d’extension « .GIF » ;

►    Le nom du fichier doit répondre au format suivant : [Nature][Diamètre].GIF ;

►    Le fichier doit être localisé dans le répertoire Images\Mask_pipe de l’arborescence de l’application 1Telecomms sur le serveur de données.

Deux stratégies possibles :

►    Utiliser une image existante et la modifier en fonction des caractéristiques du nouveau fourreau, notamment le diamètre ;

►    Créer une nouvelle image.

L’outil à utiliser pour cette opération : Paint, Paintshop Pro, etc…

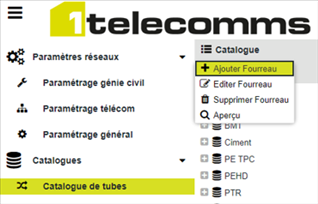

	Sélectionner une nature dans la liste du catalogue de tubes et cliquer sur le bouton « Ajouter Fourreau ».

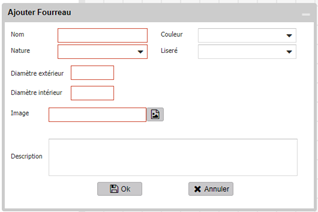

	Saisir la fiche de création. Le nouveau fourreau apparaît alors dans l’arborescence. !     Les champs bordés de rouge sont des champs obligatoires. L’image correspondante au nouveau fourreau doit être existante sur le serveur avant la création.

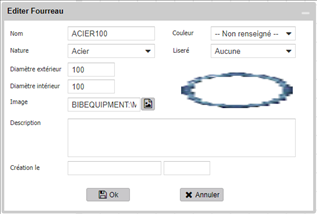

Sélectionner un tube dans la liste et cliquer sur le bouton « Modifier » : ►    Action « Editer fourreau » dans les actions disponibles dans le menu déroulant dans « Catalogue de Tubes » ; ►    Action « Editer » disponible à côté du fourreau.

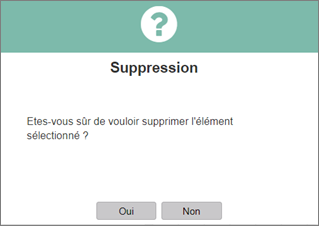

Sélectionner un tube dans la liste et cliquer sur le bouton « Supprimer » : ►    Action « Supprimer fourreau » dans les actions disponibles dans le menu déroulant dans « Catalogue de Tubes » ; ►    Action « Supprimer » disponible à côté du fourreau. Cette suppression demande confirmation.
