Ce chapitre concerne la création de nouveaux nœuds de génie civil.

Un nœud de génie civil se paramètre à deux niveaux :

►    Au niveau du dessin prototype de l’application contenant la définition de l’ensemble des symboles AutoCAD mis en œuvre par le client Map ;

►    Au niveau de la base de données (paramètres Génie civil du tableau de bord).

La création d’un symbole peut se faire de multiples façons mais nous en proposons une :

►    Créer le symbole en tant que bloc interne au dessin en cours de session. Cela permet par exemple de créer le symbole en tenant compte de son environnement d’affichage de manière à anticiper correctement son encombrement ;

►    Transférer le symbole dans le dessin prototype à l’aide de Design Center.

Le dessin prototype de se trouve dans le répertoire D:\Geobases\Telecom\DbGraph du serveur.

L’identification d’un nœud de génie civil relève de trois informations :

►    La famille ;

►    Le type ;

►    Le sous-type.

Selon les cas, la création d’un nouveau nœud de génie civil peut passer par la création d’une nouvelle famille, d’un nouveau type et d’un nouveau sous-type.

Si la famille et le type existent déjà, la création d’un nouveau nœud peut se réduire à la création d’un nouveau sous-type.

Au détail des champs mis en œuvre, la création d’une nouvelle famille de nœud ou d’un nouveau type relèvent de la même technique :

►    Accéder au Dashboard ;

►    Ouvrir le paramétrage du génie civil ;

►    Accéder à la liste concernée (famille, type ou sous-type) ;

►    Créer un nouvel enregistrement.

Dans l’exemple ci-dessous, il va s’agir de créer un nouveau sous-type au sein de la famille « Divers », type « Nœuds divers ».

Mode opératoire :

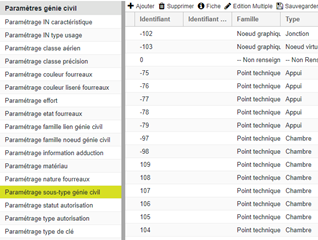

	Accéder à la liste des sous-types génie civil. Cliquer sur le bouton « Ajouter ».

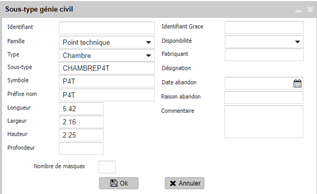

	Saisir les valeurs de champs. Valider. Ne pas oublier de cliquer sur « Sauvegarder ».

Ce chapitre concerne la création de nouveaux nœuds télécom.

Un nœud télécom se paramètre à deux niveaux :

►    Au niveau du dessin prototype de l’application contenant la définition de l’ensemble des symboles AutoCAD mis en œuvre par le client Map ;

►    Au niveau de la base de données (paramètres télécom du tableau de bord).

La création d’un symbole peut se faire de multiples façons mais nous en proposons une :

►    Créer le symbole en tant que bloc interne au dessin en cours de session. Cela permet par exemple de créer le symbole en tenant compte de son environnement d’affichage de manière à anticiper correctement son encombrement ;

►    Transférer le symbole dans le dessin prototype à l’aide de Design Center.

Le dessin prototype de se trouve dans le répertoire D:\Geobases\Telecom\DbGraph du serveur.

L’identification d’un nœud télécom relève de trois informations :

►    La famille ;

►    Le type ;

►    Le sous-type.

Selon les cas, la création d’un nouveau nœud télécom peut passer par la création d’une nouvelle famille, d’un nouveau type et d’un nouveau sous-type.

Si la famille et le type existent déjà, la création d’un nouveau nœud peut se réduire à la création d’un nouveau sous-type.

Au détail des champs mis en œuvre, la création d’une nouvelle famille de nœud ou d’un nouveau type relèvent de la même technique :

►    Accéder au Dashboard ;

►    Ouvrir le paramétrage télécom ;

►    Accéder à la liste concernée (famille, type ou sous-type) ;

►    Créer un nouvel enregistrement.

Dans l’exemple ci-dessous, il va s’agir de créer un nouveau sous-type au sein de la famille « Télécom », type « Boitier ».

Mode opératoire :

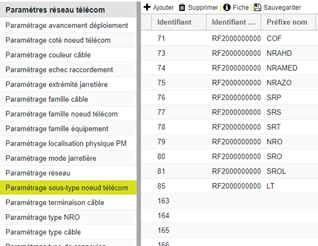

	Accéder à la liste des sous-types nœud télécom. Cliquer sur le bouton « Ajouter ».

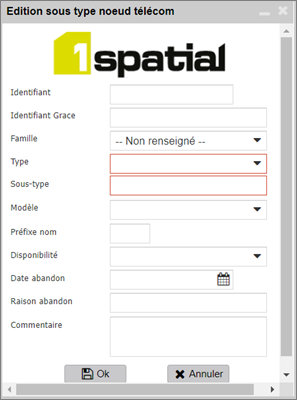

	Saisir les valeurs de champs. Valider. Ne pas oublier de cliquer sur « Sauvegarder ».

Ce chapitre concerne la création de nouveaux équipements.

Un équipement se paramètre à deux niveaux :

►    Au niveau du dessin prototype de l’application contenant la définition de l’ensemble des symboles AutoCAD mis en œuvre par le client Map ;

►    Au niveau de la base de données (paramètres télécom du tableau de bord).

La création d’un symbole peut se faire de multiples façons mais nous en proposons une :

►    Créer le symbole en tant que bloc interne au dessin en cours de session. Cela permet par exemple de créer le symbole en tenant compte de son environnement d’affichage de manière à anticiper correctement son encombrement.

►    Transférer le symbole dans le dessin prototype à l’aide de Design Center.

Le dessin prototype de se trouve dans le répertoire D:\Geobases\Telecom\DbGraph du serveur.

L’identification d’un équipement relève d’une seule information : La famille.

La création d’un nouvel équipement peut passer par la création d’une nouvelle famille. Si la famille existe déjà, la création d’un nouvel équipement peut se réduire à la création d’un nouveau type.

Au détail des champs mis en œuvre, la création d’une nouvelle famille d’équipement ou d’un nouveau type relèvent de la même technique :

►    Accéder au Dashboard ;

►    Ouvrir le paramétrage équipement ;

►    Accéder à la liste concernée (famille, type ou sous-type) ;

►    Créer un nouvel enregistrement.

Dans l’exemple ci-dessous, il va s’agir de créer un nouveau type.

Mode opératoire :

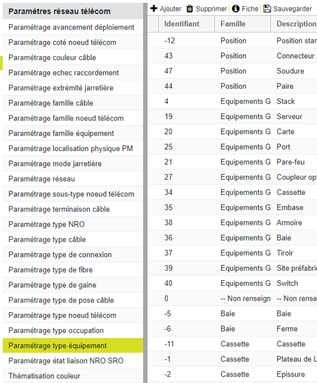

	Accéder à la liste de type équipement. Cliquer sur le bouton « Ajouter ».

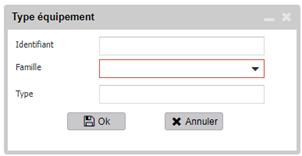

	Saisir les valeurs de champs. Valider. Ne pas oublier de cliquer sur « Sauvegarder ».
