Aller dans l’interface « Câble ». Aller dans l’onglet « Gestion ».

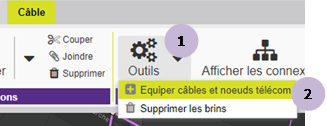

 Cliquer sur la flèche à droite de « Outils ».

 Cliquer sur « Équiper câbles et nœuds télécom ».

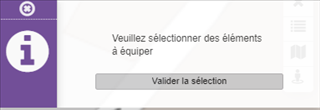

Sélectionner les éléments à équiper (au moins un nœud télécom et un câble).

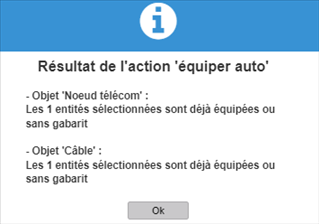

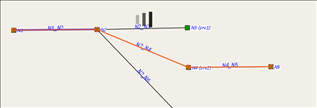

Les nœuds télécom et les câbles sont désormais équipés.

Aller dans l’interface « Câble ». Aller dans l’onglet « Gestion ».

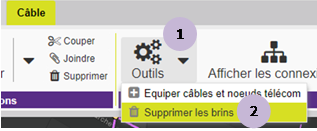

Cliquer sur la flèche à droite de « Outils ».

Cliquer sur « Supprimer les brins ».

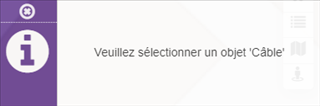

Sélectionner un câble.

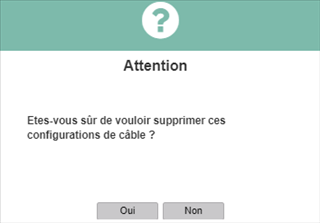

Valider.

Les brins du câble sont supprimés.

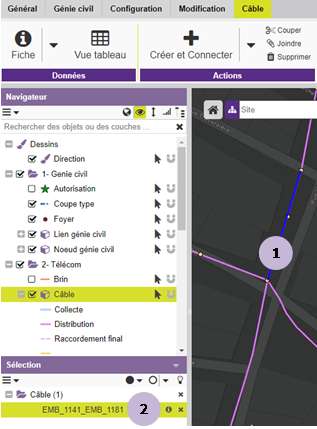

Sélectionner un câble.

Cliquer sur le bouton « fiche » dans l’onglet « Sélection ».

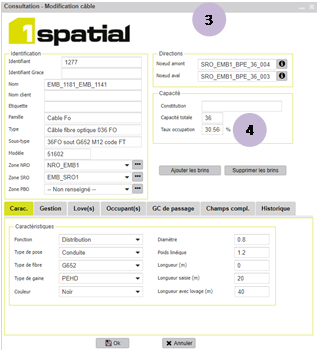

Une fenêtre apparait qui affiche les informations du câble.

Le taux d’occupation s’affiche dans l’interface de la fiche.

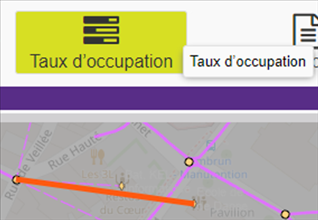

Sélectionner un câble, puis dans l’onglet « Câble » cliquer sur « Taux d’occupation ».

Un encart s’ouvre en bas de la fenêtre. Dans l'interface, nous avons trois parties.

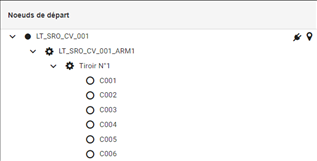

La 1ère partie, intitulée « Nœud de départ », répertorie les nœuds de départ des routes optiques traversant le câble.

La 2ème partie, intitulée « Nœud d'arrivée », répertorie les nœuds d'arrivée des routes optiques traversant le câble.

La 3ème partie au centre concerne les détails spécifiques du câble.

Si vous cliquez sur une fibre, les deux ports liés à cette fibre par une route optique seront automatiquement sélectionnés des deux côtés.

De même, si vous cliquez sur l'un des ports de nœud de départ ou de nœud d'arrivée, l'autre port et la fibre correspondante seront automatiquement sélectionnés.

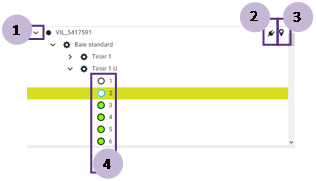

Cliquer sur le bouton de la flèche dans l'arborescence de la partie « nœud de départ » ou « nœud d'arrivée » pour afficher une vue détaillée complète (inclut à la fois les équipements  principaux et leurs sous-équipements).

Bouton pour ouvrir l’interface de gestion des connexions du nœud.

Bouton permettant de visualiser le nœud sélectionné sur la carte.

Ports thématisés en fonction de l'état d'activation/réservation de la route, de manière similaire à l'écran de gestion des connexions.

Le taux d'occupation du câble sélectionné est exprimé en pourcentage.

Pour visualiser le rapport du taux d’occupation d’un câble, cliquer sur le bouton « Rapport du taux d’occupation du câble ».

Vous reporter au chapitre correspondant pour plus de détails.

Pour visualiser le câble cliquer sur le bouton
« Zoom câble ».

Cliquer sur le bouton « Zoom câble » pour mettre le câble en surbrillance sur la carte.

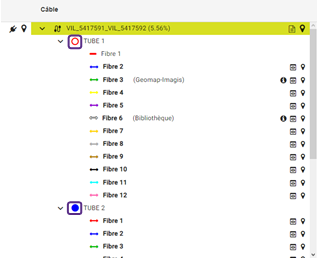

Cliquer pour ouvrir l'arborescence du câble sélectionné qui contient des tubes.

Les tubes ayant au moins une fibre non connectée ont uniquement un contour.

Les tubes ayant toutes leurs fibres connectées ont un cercle entièrement rempli.

Les flèches sur les fibres indiquent leur état de connexion :

►     Flèche double : la fibre est connectée des deux côtés ;

►    Aucune flèche : la fibre n’est pas connectée.

La fibre est connectée et associée à un service.

La fibre est connectée.

La fibre est connectée à plusieurs routes optiques.

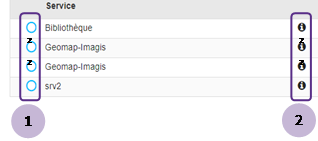

Nom du service associé à la fibre.

On utilise trois points pour indiquer que cette fibre est associée à plusieurs services (route multiple).

Cliquer sur le bouton « Données étendues » pour visualiser le nom du service.

Cliquer sur le bouton « Détails » pour visualiser les détails de la route optique.

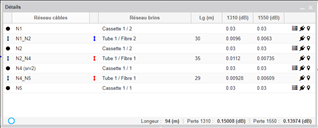

Une fenêtre contenant toutes les informations sur la route optique s’affiche.

Cliquer sur le bouton « Zoom route optique » pour visualiser la route optique.

La route optique apparaît en surbrillance sur la carte.

Cliquer sur le bouton d'affichage du détail des routes optiques multiples.

La fenêtre change et laisse maintenant apparaitre la liste des routes multiples.

Nous avons :

Une flèche en haut à gauche pour revenir à l’interface du taux d’occupation.

Informations liées au fibres sélectionnées.

Liste des routes multiples sous forme de tableau.

État du port de chaque route optique (Réservée, Activée).

Cliquer sur le bouton « Données étendues » pour visualiser le nom du service de chaque route optique.

Cliquer sur le bouton de « gestion des connexions » pour chaque nœud de départ et d'arrivée.

Pour chaque ligne dans le tableau de la route, deux actions sont disponibles :

►    Détail de la route optique ;

►    Localisation sur la carte.

Sélectionner un câble dans la carte.

Aller dans l’onglet Câble.

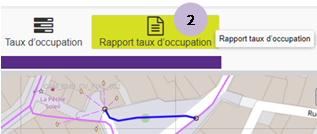

Cliquer sur « Rapport taux d’occupation ».

!       Le taux d'occupation sera à 0 (zéro) si les routes optiques ne sont pas réservées, activées ou associées à un service.

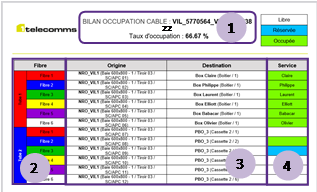

Un rapport au format PDF est généré et affiché (ou téléchargé) par le navigateur.

Il détaille les routes optiques passant par le câble sélectionné.

L‘en-tête du rapport donne la dénomination du câble et son taux d’occupation.

La colonne Fibre, regroupée par tube, détaille la structure interne du câble.

Les colonnes Origine et Destination donnent les tenants et aboutissants des routes optiques, à savoir  les équipements aux deux extrémités de la route.

Cette colonne affiche le nom du service de chaque route. Les routes occupées sont affichées en vert. Les routes réservées sont affichées en bleu.

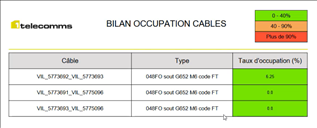

Si l’on sélectionne plusieurs câbles avec la touche CTRL et que l’on clique sur « Rapport tx d’occupation », le rapport sera différent.
