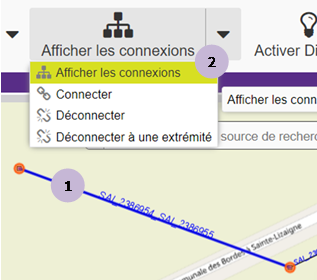

Aller dans l’interface « Câble » et cliquer sur la flèche à droite de « Afficher les connexions ».

Cliquer sur « Afficher les connexions ».

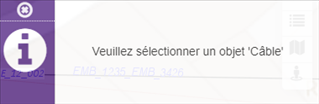

Sélectionner un câble.

Les extrémités du câble sélectionné s’affichent en surbrillance.

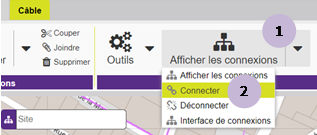

 Aller dans l’interface « Câble » et cliquer sur la flèche à droite de « Afficher les connexions ».

Cliquer sur « Connecter ».

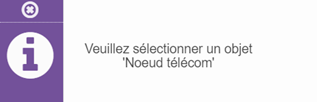

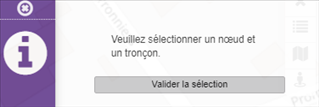

Sélectionner un nœud et un câble et valider.

Sélectionner une extrémité.

Le nœud et le câble sont désormais connectés.

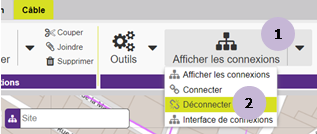

 Aller dans l’interface « Câble » et cliquer sur la flèche à droite de « Afficher les connexions ».

Cliquer sur « Déconnecter ».

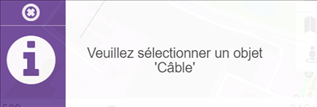

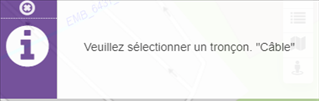

Sélectionner un câble.

Le câble est désormais déconnecté.

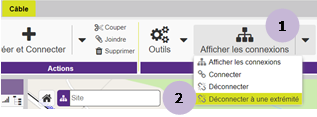

 Aller dans l’interface « Câble » et cliquer sur la flèche à droite de « Afficher les connexions ».

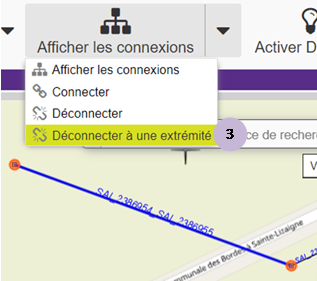

Cliquer sur « Déconnecter à une extrémité ».

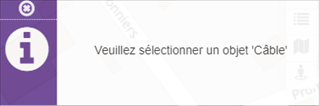

Sélectionner un câble et aller à l’interface de « Câble ».

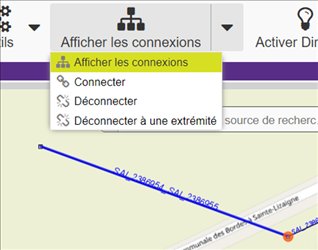

Dans l’onglet « Gestion », cliquer sur la flèche à droite de « Afficher Connexions » pour afficher les extrémités connectées au câble (en surbrillance orange).

Cliquer sur « Déconnecter à une extrémité ».

Sélectionner le nœud à déconnecter du câble.

Si l’on demande les connexions de ce câble (Afficher les connexions), on ne voit plus que le nœud connecté (en surbrillance), l’autre ne l’est plus.

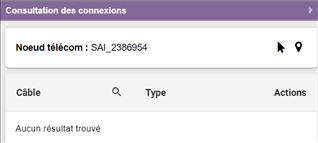

De même, si l’on sélectionne le nœud et que l’on demande à voir ses connexions, le câble auquel il était connecté aura disparu.

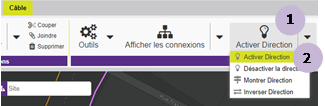

Dans l’interface « Câble » Cliquer sur la flèche à droite de « Activer direction ».

Cliquer sur « Activer direction ».

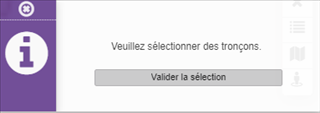

Sélectionner les câbles et valider.

Leurs directions sont désormais activées.

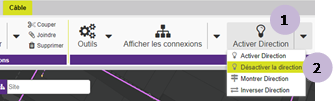

Cliquer sur la flèche à droite de « Activer direction ».

Cliquer sur « désactiver direction ».

Sélectionner les câbles et valider.

Leurs directions sont désormais désactivées.

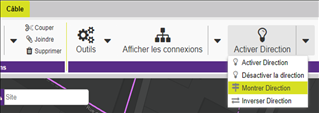

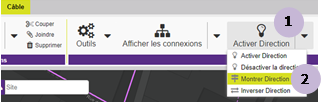

Cliquer sur la flèche à droite de « Activer direction ».

Cliquer sur  « Montrer direction ».

Sélectionner les câbles.

Désormais les flèches de directions s’affichent.

Dans l’interface « Câble », cliquer sur la flèche à droite de « Activer direction ».

Cliquer sur « Inverser Direction ».

Sélectionner un câble.

La direction du câble sélectionné est inversée.
