Dans l’interface « Câble », aller dans l’onglet des « Actions » et cliquer sur la flèche à droite de la commande « Créer et Connecter ».

Cliquer sur « Créer et connecter ».

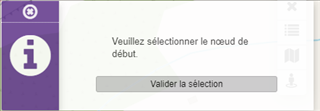

Sélectionner le nœud de début et valider.

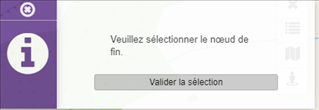

Sélectionner le nœud de fin et valider.

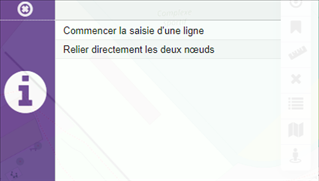

Il faut choisir entre :

►    « Commencer la saisie d’une ligne » : saisir la ligne…

►    … Ou « Relier directement les deux nœuds » : la liaison se fait directement.

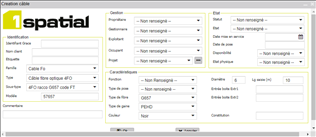

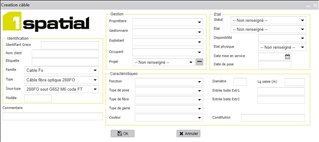

La fiche du câble s’affiche, renseigner les champs.

A la validation de la fiche, le câble est créé.

Dans l’interface « Câble », aller dans l’onglet des « Actions » et cliquer sur la flèche à droite de la commande « Créer et Connecter ».

Cliquer sur « Créer et équiper ».

Sélectionner le nœud de début et valider.

Sélectionner le nœud de fin et valider.

Il faut choisir entre :

►    « Commencer la saisie d’une ligne » : saisir la ligne…

►    … Ou « Relier directement les deux nœuds » : la liaison se fait directement.

La fiche du câble s’affiche, renseigner les champs.

A la validation de la fiche, le câble est créé.

Le câble est automatiquement équipé. Les fibres sont créées en fonction du type de câble sélectionné.

Dans l’interface « Câble », aller dans l’onglet des « Actions » et cliquer sur la flèche à droite de la commande « Créer et Connecter ».

Cliquer sur « Créer et connecter par existant ».

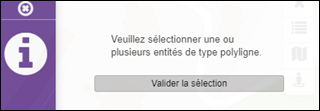

Sélectionner une entité de type polyligne (un dessin), puis valider la sélection.

Saisir le formulaire et valider.

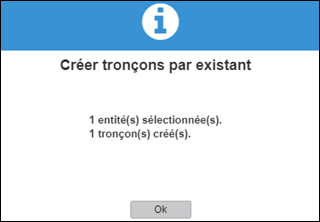

Un message informe que le câble a été créé.

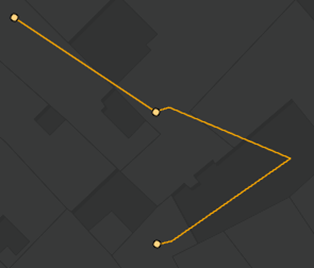

Créer des nœuds télécom et les relier entre eux avec un câble.

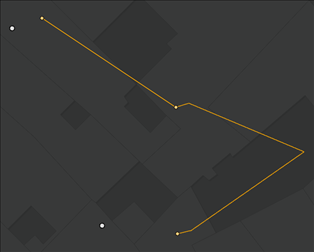

Créer deux nœuds de génie civil à proximité.

Pour relier les nœuds de génie civil grâce à un lien de génie civil :

Dans l’interface « Lien génie civil », aller dans l’onglet des « Actions » et cliquer sur la flèche à droite de la commande « Créer et Connecter ».

Cliquer sur « Créer et connecter par sélection ».

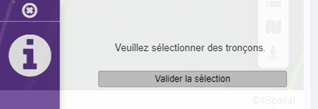

Sélectionner le ou les câbles, remplir la fiche et valider la sélection.

Vous pouvez également créer une couche de dessin.

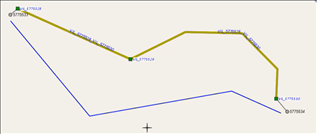

Dessiner une polyligne à proximité des nœuds de génie civil.

!       Cette ligne de dessin peut venir d’un import.

Sélectionner la ligne.

aller sur l’interface de
« Lien génie civil » puis « Créer et connecter par sélection ».

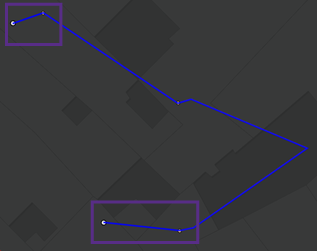

Lorsqu’une erreur se produit (par exemple un nœud de départ mais pas de nœud de fin), deux couches de dessin sont créées :

Une couche qui s’appelle  « Tronçon joignable » : contient une ligne montrant la partie qui aurait pu être utilisée pour créer le nouveau lien civil.

Une couche qui s’appelle « Zone de recherche » (cercle rouge) : indique le rayon de la zone où la commande a essayé de trouver un nœud de génie civil qui l’intéressait.

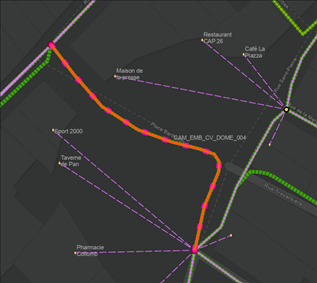

Vous pouvez créer un câble qui utilisera les éléments d’un lien de génie civil. Pour cela, une analyse réseaux est nécessaire :

►    Sélectionner deux nœuds de génie civil ;

►    Aller dans l’onglet « Général », cliquer sur « Analyse Réseaux » / « Génie Civil », « Cheminement » et « Plus court chemin GC ».

Créer un câble à partir de ces liens de génie civil en cliquant sur « Créer et connecter par sélection ».

Le câble a bien été créé.

Dans l’interface « Câble », aller dans l’onglet des « Actions » et cliquer sur la flèche à droite de la commande « Créer et connecter ».

Cliquer sur « Dupliquer câble ».

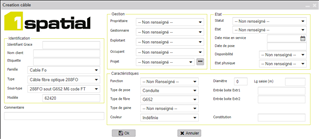

Le formulaire du nouveau câble dupliqué s’affiche.

Renseigner et/ou modifier les champs nécessaires.

A la validation du formulaire le câble est créé.
