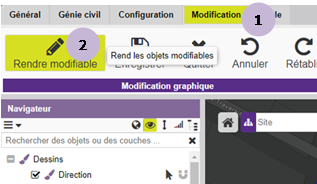

Aller dans l’onglet « Modification ».

Cliquer sur « Rendre modifiable ».

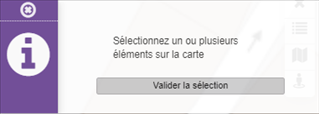

Selectionner un élément sur la carte et valider.

Cliquer sur un point de la ligne et la glisser sur nouvel emplacement.

Répeter l’opération ci-dessus plusieurs fois si nécessaire.

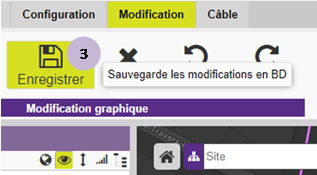

Cliquer sur « Enregistrer ».

La modification est désormais faite et enregistrée.

Dans l’interface « Câble », aller dans l’onglet des « Actions ».

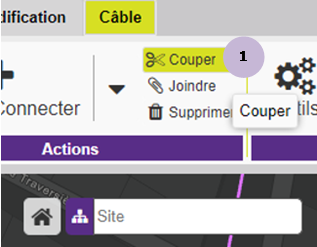

Cliquer sur « Couper ».

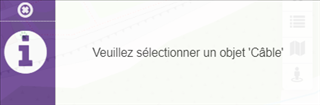

Sélectionner un câble à couper.

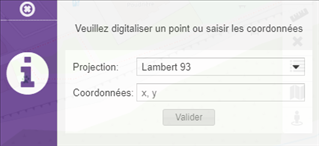

Digitaliser un point sur le câble pour pouvoir le couper en deux.

Ce point va être le nouveau nœud télécom, qui séparera le câble coupé.

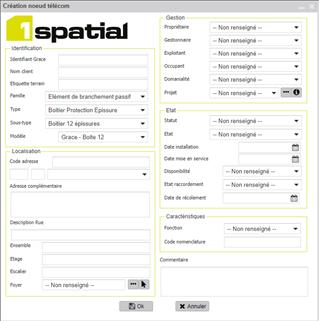

La fiche du nouveau nœud télécom s’affiche, renseigner les champs.

Les fibres des deux parties du câble coupé sont automatiquement connectées au nouveau nœud. Les routes optiques existantes restent inchangées.

!       Si le type de nœud choisi a moins de composants finaux qu’il n’y a de fibres dans le câble coupé, une partie des fibres resteront déconnectées.

Dans l’interface « Câble », aller dans l’onglet des « Actions ».

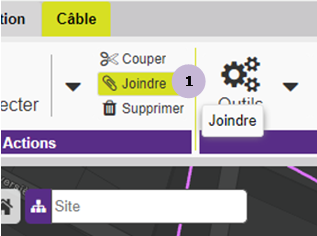

Cliquer sur « Joindre ».

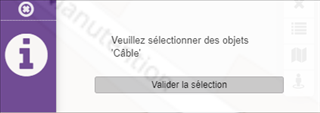

Sélectionner deux câbles déconnectés à joindre ensemble et valider (Le premier câble sélectionné est celui qui servira de référence pour les attributs).

Les deux câbles sont désormais joints.

Dans l’interface « Câble », aller dans l’onglet des « Actions ».

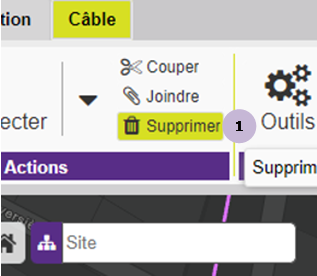

Cliquer sur « Supprimer ».

Sélectionner le(s) câble(s) à supprimer et valider.

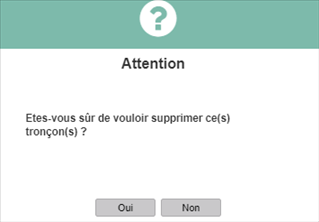

Cliquer sur « Oui ».

Le(s) câble(s) est (sont) désormais supprimé(s).
