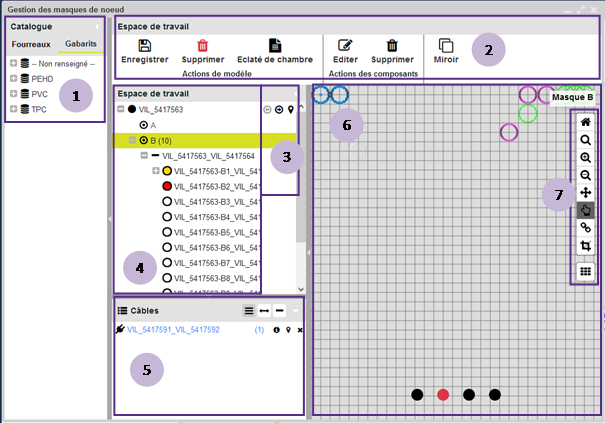

Accès aux catalogues de fourreaux (tubes) et le catalogue de modèles de masques. |
||||||
|
|

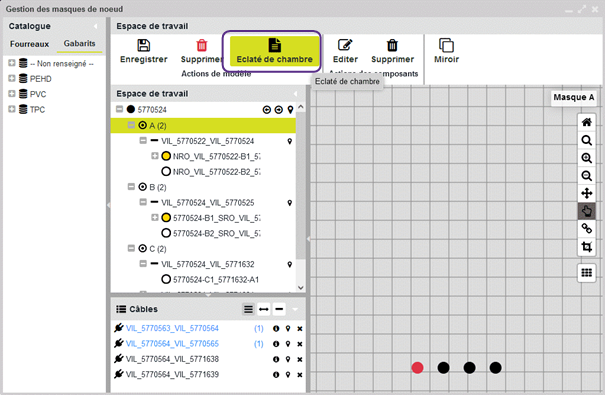

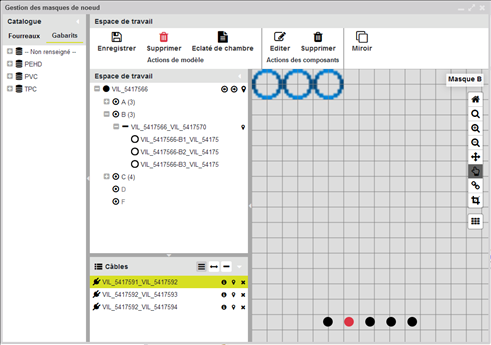

Barre des actions disponibles sur l’écran de gestion des masques :
|
||||||
|
|
Actions de navigation sur le réseau et de zoom sur la carte |
||||||
|
|
Espace de travail : Arbre
des fourreaux présent dans chaque masque du nœud GC |
||||||
|
|
Accès aux câbles. |
||||||
|
|
Vue graphique de l’équipement. |
||||||
|
|
Barre d’outils. |
|
|
Vue initiale : si activé permet de revenir à la vue initiale. |
|
|
Vue sélection : permet de zoomer sur la sélection courante. |
|
|
Vue rapprochée : permet de zoomer dans la vue graphique sur la sélection courante. |
|
|
Vue éloignée : permet de dézoomer dans la vue graphique sur la sélection courante. |
|
|
Active le déplacement des composants : il est alors possible de sélectionner et déplacer un composant. Si l’on déplace un père, les fils sont également déplacés. |
|
|
Active la sélection : si coché, cliquer sur un composant. Permet par la suite de mettre à jour la fiche composante. |
|
|
Active l’accrochage. |
|
|
Active le redimensionnement. |
|
|
Taille de la grille. |
La première méthode de création est de récupérer des fourreaux depuis le catalogue des fourreaux.
Sélectionner un fourreau dans le catalogue et effectuer un glisser/déposer dans l’interface graphique.

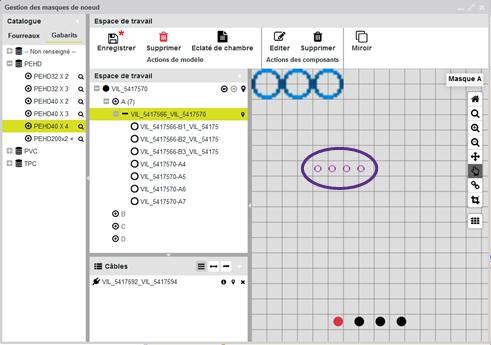

Le fourreau est ajouté dans l’interface graphique :

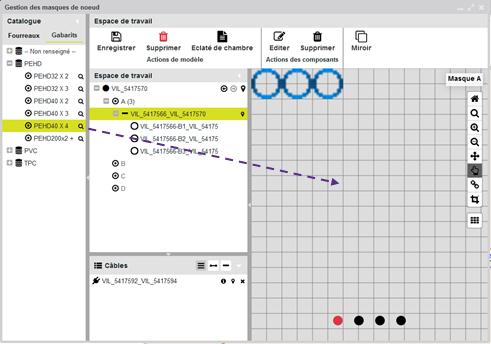

La deuxième méthode de création est de récupérer les fourreaux depuis le catalogue des gabarits de fourreaux (ensemble de fourreaux groupés).
Sélectionner un fourreau dans le catalogue et effectuer un glisser/déposer dans l’interface graphique.
Le fourreau est ajouté dans l’interface graphique :

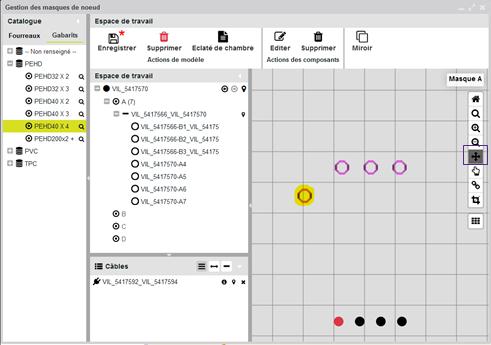

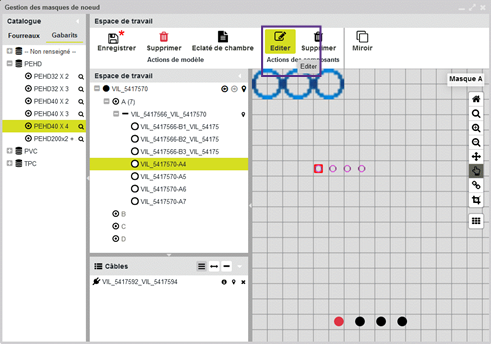

Sélectionner le fourreau dans l’espace de travail montrant le masque et aller à « Éditer » dans la barre des actions.
|
|

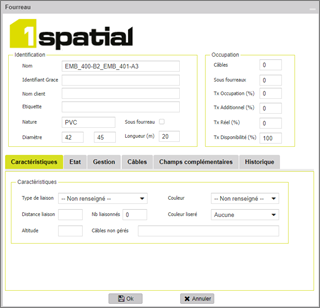

Renseigner le formulaire. Cliquer sur le bouton « Enregistrer ». Une étoile rouge apparaît lorsque des modifications ne sont pas sauvegardées. Une fois les modifications sauvegardées, l’étoile disparait. |
Cliquer sur « Activer le déplacement », sélectionner le fourreau et le déplacer manuellement.

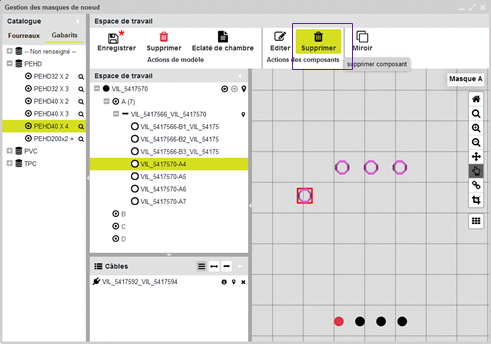

Sélectionner un fourreau, aller à « Supprimer » dans la barre des actions des composants.
|
|

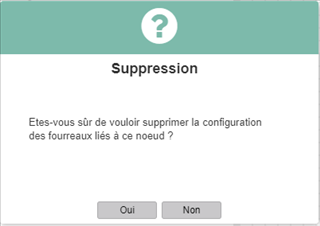

Confirmer. |
|
|

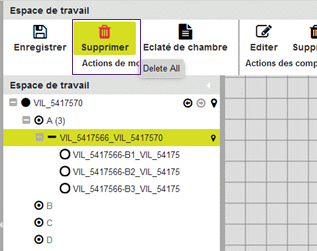

Sélectionner un fourreau et aller à « Supprimer » dans la barre des actions. |
|
|
Confirmer. |

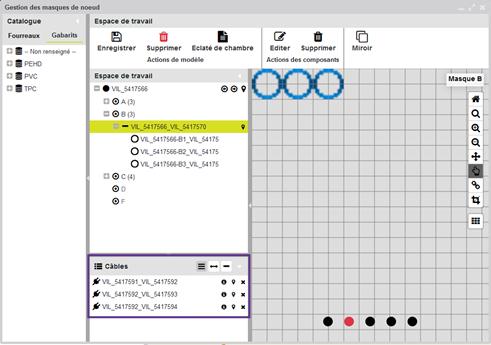

Dans la fenêtre de la gestion des masques de nœud, la partie centrale basse est consacrée aux câbles.
|
|

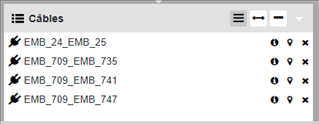

Dans cette partie on trouve la liste des câbles. Pour afficher le formulaire d’un câble, cliquer sur la commande encadrée. |
|
|

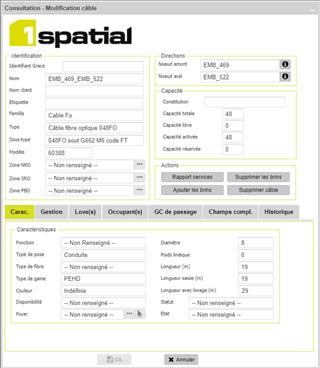

Le formulaire s’affiche. La modification des contenus des cases est possible. Valider par OK. |
Dans la partie des
câbles :
|
|

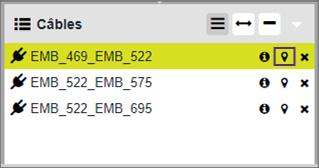

Pour localiser un câble cliquer sur la commande encadrée. |
|
|
Le câble sélectionné passera en surbrillance orangée. |
|
|

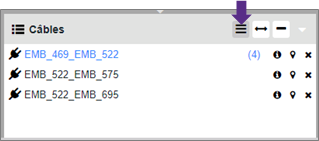

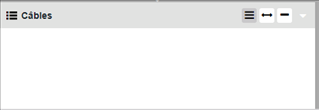

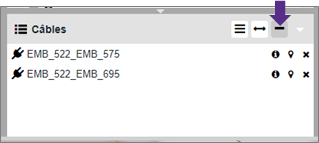

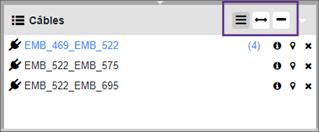

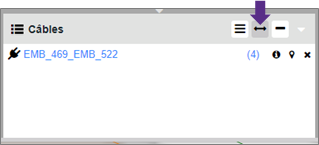

Dans la partie des câbles, les trois commandes encadrées filtrent la visualisation /sélection des câbles listés en :
|
||||||
|
|
Actuellement le filtre « Tous les câbles » est activé. |
||||||
|
|
Le filtre « Câbles associés » est activé. |
||||||
|
|
Le filtre « Câbles non associés » est activé. |
|
|

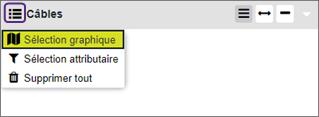

Dans la partie des câbles et pour ajouter un câble depuis une sélection graphique, cliquer sur la commande encadrée puis sur « Sélection graphique ». |
|
|

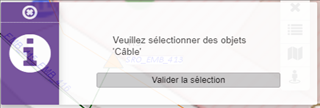

Sélectionner un câble et valider. |
|
|

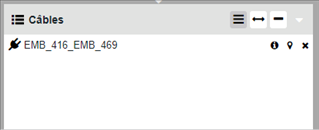

Après la validation, on trouvera le type de câble sélectionné dans la liste. |
|
|

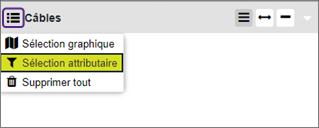

Dans la partie des câbles et pour ajouter un câble depuis une sélection attributaire, cliquer sur la commande encadrée puis sur « Sélection attributaire ». |
|
|

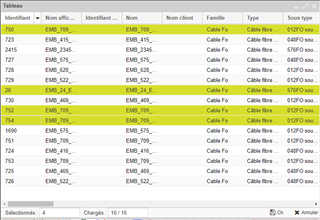

Il sélectionner un ou plusieurs câbles et valider. |
|
|
Après la validation, on trouvera les types de câble sélectionnés dans la liste. |
Après l’équipement des liens GC par des fourreaux, il ne reste qu’à associer des câbles à ces fourreaux. Cette action sera exécutée dans la fenêtre de gestion des masques de nœud.

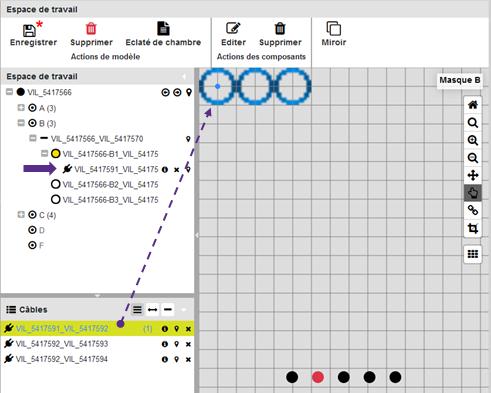

Sélectionner un type de câble et glisser/déposer dans le fourreau, au cœur de la vue graphique.
Refaire cette étape pour le reste des fourreaux.

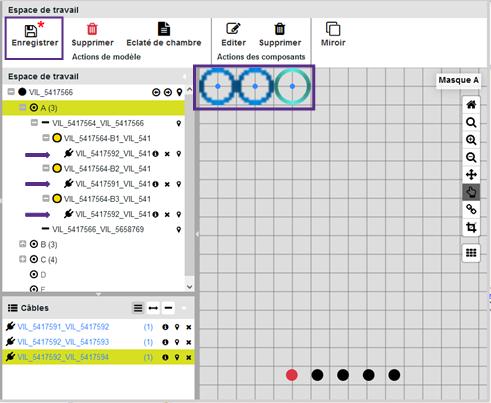

On remarque que les câbles sont associés aux fourreaux.
Sauvegarder en cliquant sur la commande « Enregistrer » encadrée.
Lors de l’association d’un câble à un fourreau, le taux d’occupation du fourreau est calculé de manière automatique.
Ce calcul s’effectue en fonction du diamètre du ou des câbles et du diamètre intérieur du fourreau.

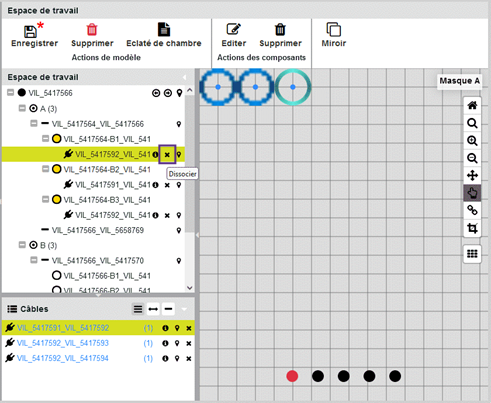

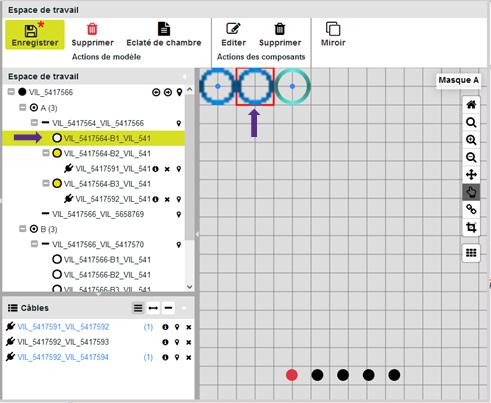

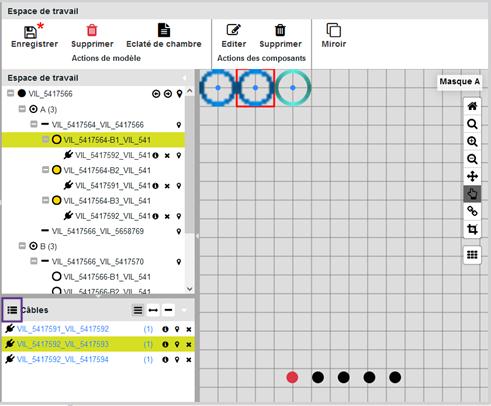

Dans l’espace de travail sélectionner le câble, puis cliquer sur la commande encadrée pour le dissocier du fourreau.
|
|

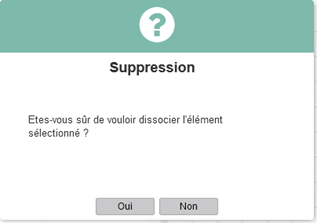

Cliquer sur « Oui ». |
On ne trouve plus le câble dans la vue graphique et dans l’espace de travail.
Dans la
partie des câbles et pour vider le volet des câbles, cliquer en bas sur la
commande encadrée.
|
|

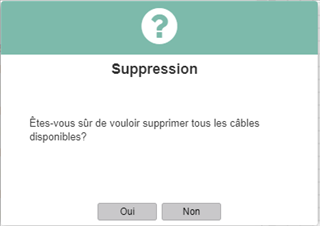

Cliquer sur « Supprimer tout ». |
|
|
Cliquer sur le bouton « Oui ». |
|
|
La liste est vidée. |

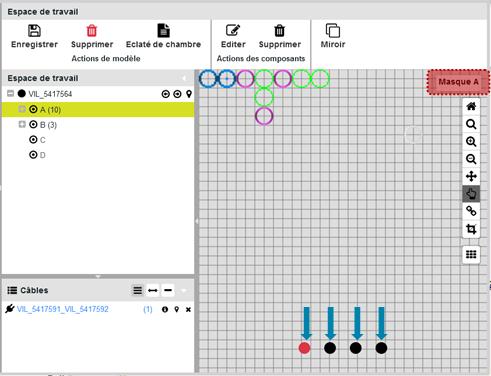

Pour pouvoir naviguer dans les masques, il faut :

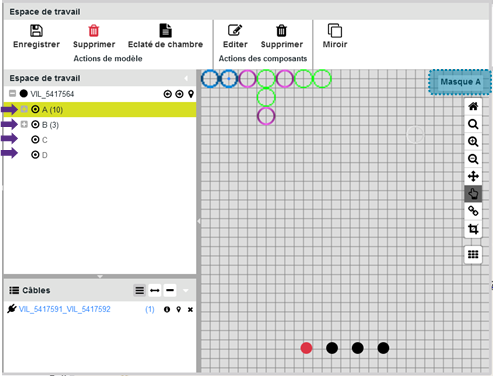

► Soit cliquer sur le nom du masque A, B, C ou D, (flèches violettes) : le nom du masque actif s’affiche à gauche de la vue graphique (cadre bleu) :
► Soit cliquer sur un des points du carrousel (flèches
bleues) : le nom du masque actif s’affiche à gauche de la vue
graphique (cadre rouge) :

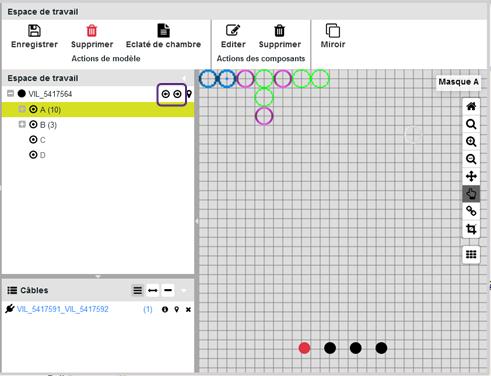

Pour naviguer d’un nœud au
suivant ou précédent, il suffit de cliquer sur les deux commandes encadrées.

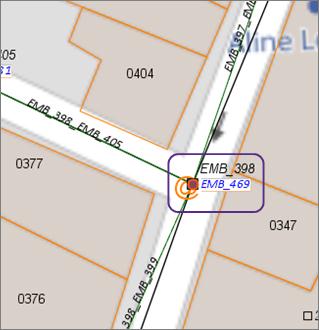

Pour localiser le nœud GC courant, il suffit de cliquer sur la commande encadrée.
|
|
Le nœud sélectionné passera en surbrillance orangée. |
|
|

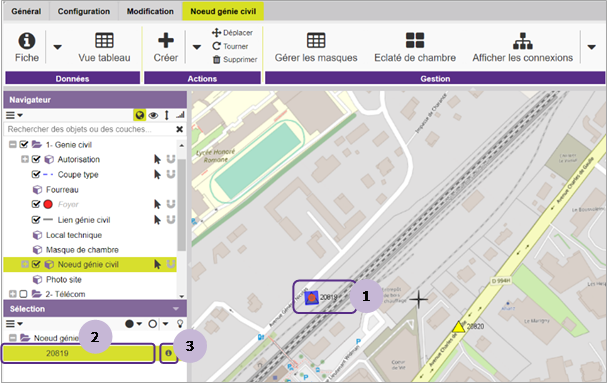

Sélectionner un nœud GC. |
|
|
|
On trouvera le nom du nœud sélectionné dans la fenêtre de sélection. |
|
|
|
Cliquer sur (i) pour ouvrir son formulaire. |
|
|
|

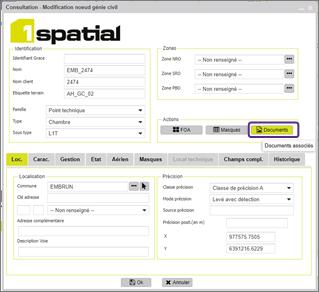

La fenêtre du formulaire s’affiche. Cliquer sur « Documents ». |
|
|
|

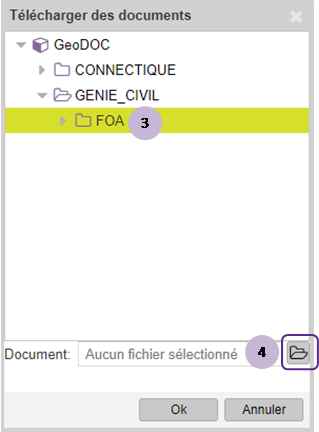

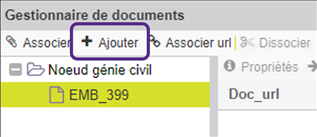

Le gestionnaire de document s’affiche. Cliquer sur « Ajouter ». |
|
|
|
Sachant que les images doivent être nommées comme suit : xxxx_y.jpg xxxx :
le nom du nœud GC, exemple EMB_399 y : nom du masque (A/B/C/D) ou (INT/EXT, une
vue intérieure ou extérieure) ou (chiffre de 1 à 4, ce sont des vues
complémentaires). Exemple de noms d’images : EMB_399_A.jpg EMB_399_B.jpg EMB_399_C.jpg EMB_399_D.jpg EMB_399_INT.jpg EMB_399_EXT.jpg EMB_399_1.jpg EMB_399_2.jpg EMB_399_3.jpg EMB_399_4.jpg |
|
|
|

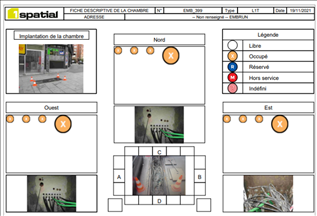

Une nouvelle fenêtre s’ouvre et un rapport PDF de 2 pages s’affiche. La première page contient le descriptif des masques, leurs photos et les détails. |
|
|

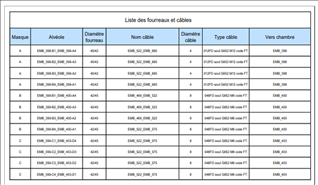

La deuxième page contient la liste des fourreaux et des câbles et leurs détails. On peut télécharger et/ou imprimer ce rapport. |

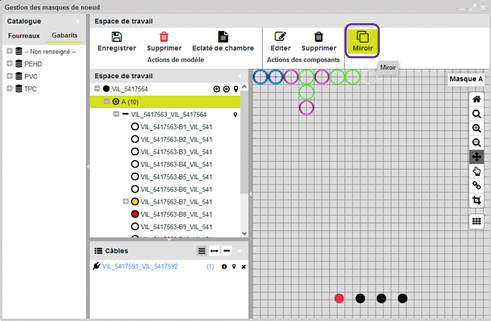

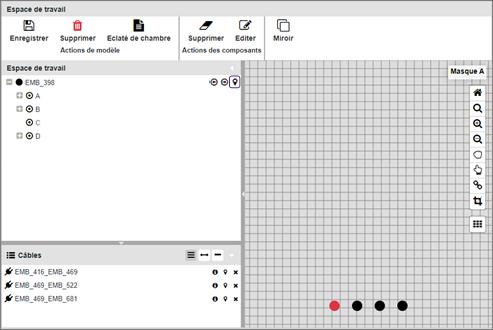

Dans l’espace de travail de la fenêtre de gestion des masques du nœud, sélectionner le masque A par exemple et cliquer sur la commande « Miroir » encadrée.

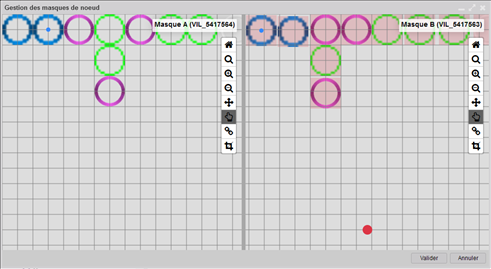

Une nouvelle fenêtre s’affiche : elle montre le masque A et son miroir le masque B, vous pouvez ainsi voir les fourreaux et câbles qui passent d’un masque à l’autre.
Cliquer sur valider/annuler.
|
|
Sélectionner un nœud GC. |
|
|
|

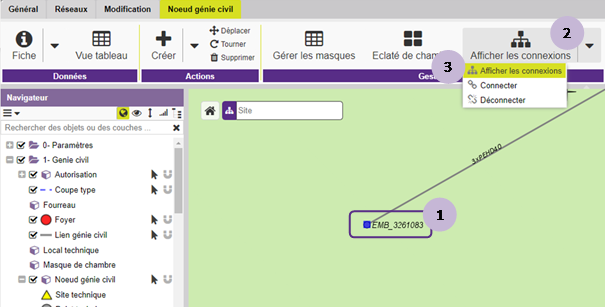

Aller à la flèche à côté de la commande « Afficher les connexions ». |
|
|
|
Cliquer sur « Afficher les connexions ». |
|
|
|

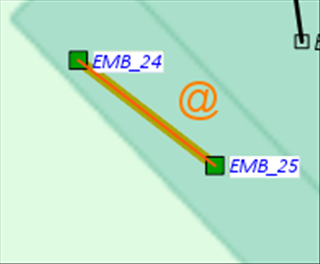

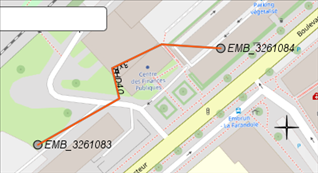

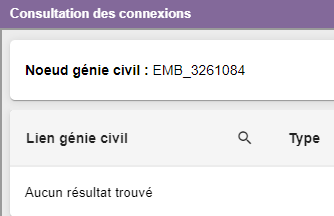

Les liens GC connectés à ce nœud GC apparaissent en orangés. |
|
|
|

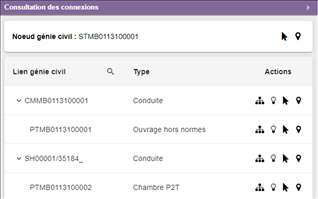

Fonctionnalité d’affichage des connexions pour pouvoir traiter des objets qui sont entre deux étages ou connectés entre deux étages. En effet, de par sa verticalité, l’objet existe mais on ne peut pas le voir sur la carte (néanmoins il a des attributs, on peut donc travailler dessus). Une interface s’ouvre également sur le côté où l’objet principal est le nœud sélectionné et montre à la fois les objets connectés et les objets inter étages connectés qui n’ont pas de géométrie mais qui existent, ce qui permet de les exploiter et de les suivre (accès aux fiches et commandes). Pour plus détails consulter
le Chapitre 2.4 du Guide 1Telecomms Web Socle – Guide Utilisateur.pdf. |
|
|
Sélectionner un nœud GC. |
|
|
Aller à la flèche à côté de la commande « Afficher les connexions ». |
|
|
Cliquer sur « Connecter ». ! Le nœud doit être déconnecté.

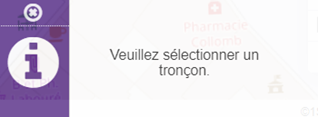

Ce nœud est désormais connecté au lien GC. |
|
|

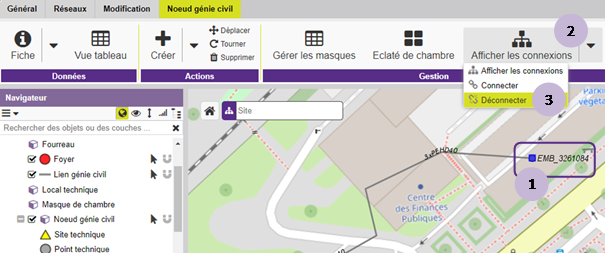

Sélectionner un nœud GC. |
|
|
Aller à la flèche à côté de la commande « Afficher les connexions ». |
|
|
Cliquer sur « Déconnecter ». Ce nœud est désormais déconnecté des liens GC.
|
