Sélectionner un lien GC.

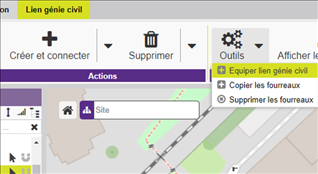

Cliquer sur « Équiper lien génie civil » dans l’onglet
« Outils ».

L’action équipe tous les liens GC ayant un gabarit de fourreau de défini (Dans le cas contraire, aucune action n’est réalisée).

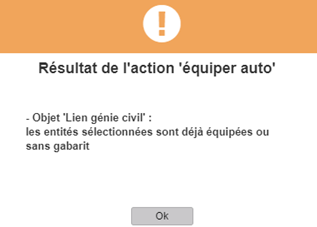

Une fenêtre s’affiche pour informer que l’entité sélectionnée est équipée.

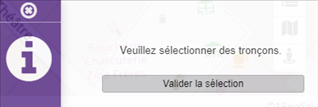

Sélectionner un lien GC source (pour copier ses fourreaux) et un ou n autres lien(s) GC cible(s) (pour coller les fourreaux déjà copiés).

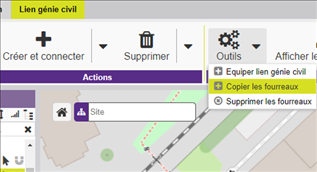

Cliquer sur « Copier les fourreaux » dans l’onglet
« Outils ».

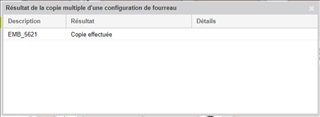

Une fenêtre s’affiche pour informer que la copie est effectuée.

Sélectionner le lien GC à supprimer.

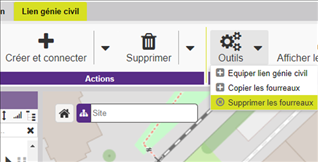

Cliquer sur « Supprimer les fourreaux» dans l’onglet « Équiper lien génie civil ».

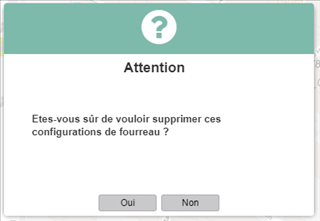

Valider.

Les fourreaux sont désormais supprimés de ce lien GC.

Sélectionner le lien GC.

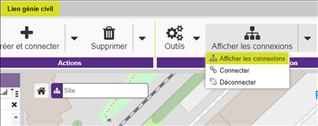

Cliquer sur « Afficher les connexions » dans l’onglet « Afficher les connexions ».

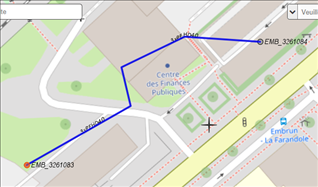

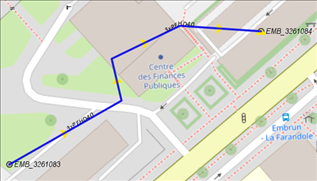

Les nœuds GC connectés à ce lien GC apparaissent en surbrillance orangé.

Fonctionnalité d’affichage des connexions pour pouvoir traiter des objets qui sont entre deux étages ou connectés entre deux étages. En effet, de par sa verticalité, l’objet existe mais on ne peut pas le voir sur la carte (néanmoins il a des attributs, on peut donc travailler dessus).

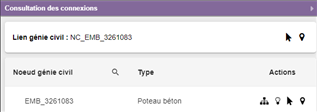

Une interface s’ouvre également sur le côté où l’objet principal est le nœud sélectionné et montre à la fois les objets connectés et les objets inter étages connectés qui n’ont pas de géométrie mais qui existent, ce qui permet de les exploiter et de les suivre (accès aux fiches et commandes).

Pour plus détails consulter le Chapitre 2.4 du Guide 1Telecomms Web Socle – Guide Utilisateur.pdf.

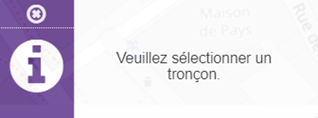

Sélectionner un lien GC (qui n’est pas connecté à un nœud GC d’un côté).

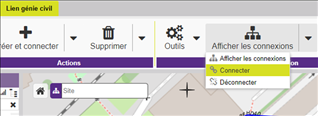

Cliquer sur « Connecter » de l’onglet « Afficher les connexions ».

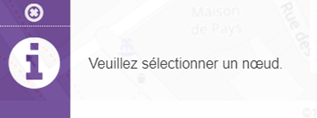

Sélectionner un nœud GC  et un lien GC à connecter.

Valider.

La connexion est désormais effectuée.

Sélectionner un lien GC.

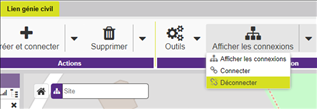

Cliquer sur « Déconnecter » de l’onglet « Afficher les connexions ».

Le lien GC est désormais déconnecté du nœud GC.

Sélectionner le lien GC.

Cliquer sur « Activer la direction » de l’onglet « Activer la direction ».

La direction est désormais activée.

Sélectionner le lien GC.

Cliquer sur « Désactiver la direction » de l’onglet « Activer la direction ».

La direction est désormais désactivée.

Sélectionner le lien GC.

Cliquer sur « Afficher la direction » de l’onglet
« Activer la direction ».

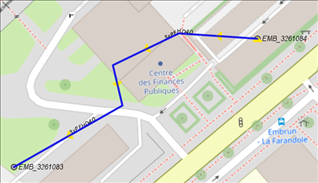

Une flèche de couleur Orange/jaune s’affiche au milieu du lien GC pour montrer sa direction.

Sélectionner le lien GC.

Cliquer sur « Inverser la direction » de l’onglet
« Activer la direction ».

La direction est désormais inversée.
