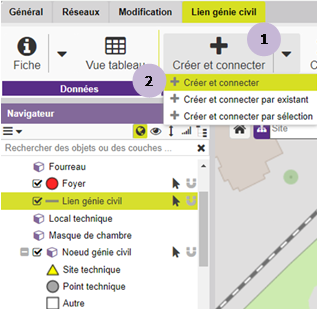

Dans les actions du lien génie civil cliquer sur l’action « Créer et connecter ».

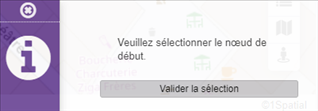

Sélectionner le nœud de début et valider.

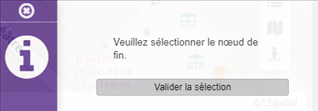

Sélectionner le nœud de fin et valider.

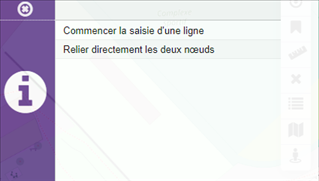

Choisir entre dessiner manuellement la ligne qui lie les deux nœuds ou relier automatiquement les deux nœuds.

Remplir le formulaire et valider.

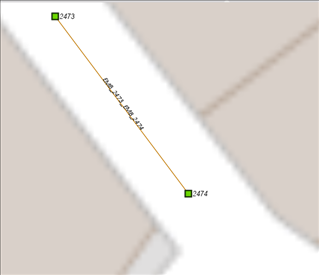

Le lien GC est créé.

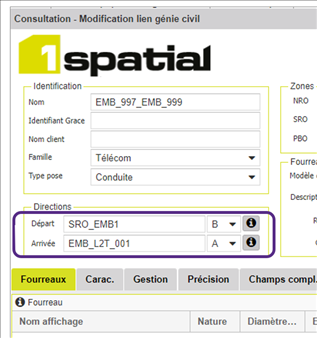

Après la création du lien GC, accéder à sa fiche pour renseigner les affectations des masques (A, B, C et D).

Description: Une image contenant texte, capture d’écran, diagramme, Police

Description générée automatiquement

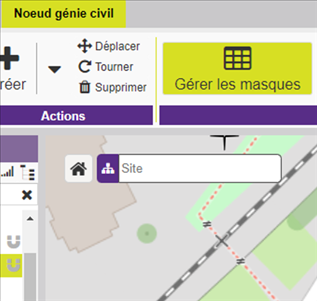

A la création du lien et à la connexion avec les Nœuds GC, l’affectation des masques se fait automatiquement. Pour visualiser les masques, sélectionner le nœud GC connecté au lien GC créé et cliquer sur la commande « Gérer les masques ».

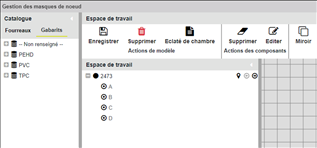

La fenêtre de gestion des masques s’affiche.

Prière de voir le chapitre 2.1.3.1.

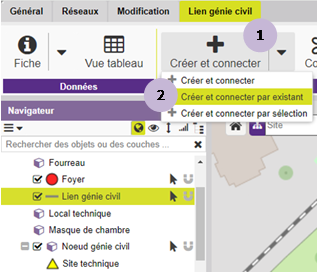

Dans les actions du lien génie civil, cliquer sur l’action « Créer et connecter par existant ».

Description: Une image contenant diagramme

Description générée automatiquement

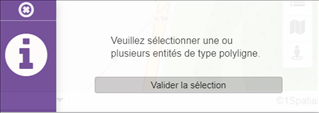

Sélectionner une entité de type polyligne (couche de dessin par exemple), puis valider.

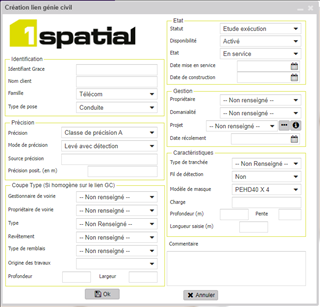

Renseigner le formulaire puis valider.

Description: Une image contenant texte

Description générée automatiquement

Le lien GC est créé.

Permet de sélectionner des objets existants et de créer un lien de génie civil entre deux extrémités.

Dans les actions du lien génie civil, cliquer sur l’action « Créer et connecter par sélection ».

Créer des nœuds télécom et les relier entre eux avec un câble.

Créer deux nœuds de génie civil à proximité.

Pour relier les nœuds de génie civil grâce à un lien de génie civil :

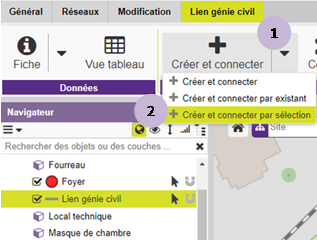

Oval: 1Dans l’interface « Lien génie civil », aller dans l’onglet des « Actions » et cliquer sur la flèche à droite de la commande « Créer et Connecter ».

Oval: 2Cliquer sur « Créer et connecter par sélection ».

Description: Une image contenant texte, capture d’écran, Police, logo

Description générée automatiquement

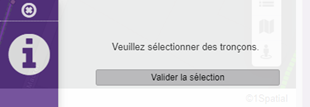

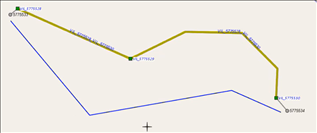

Sélectionner le ou les câbles, remplir la fiche et valider la sélection.

Description: Une image contenant ligne, diagramme, pente, Tracé

Description générée automatiquement

Vous pouvez également créer une couche de dessin.

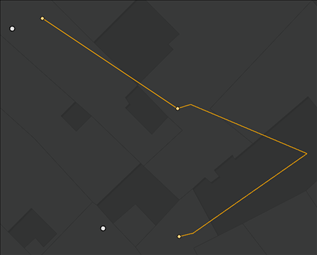

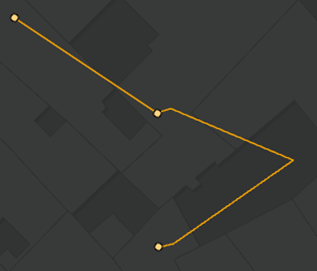

Dessiner une polyligne à proximité des nœuds de génie civil.

!       Cette ligne de dessin peut venir d’un import.

Description: Une image contenant ligne, diagramme, Tracé, pente

Description générée automatiquement

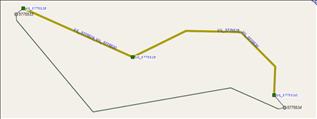

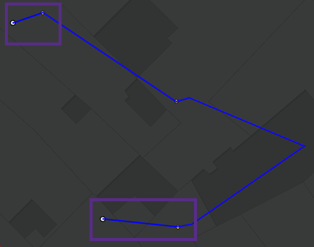

Sélectionner la ligne.

aller sur l’interface de
« Lien génie civil » puis « Créer et connecter par sélection ».

Description: Une image contenant diagramme, ligne, carte, texte

Description générée automatiquement

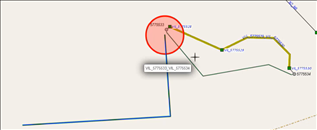

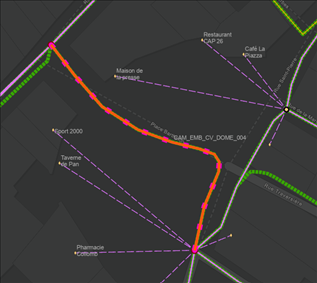

Lorsqu’une erreur se produit (Par exemple un nœud de départ mais pas de nœud de fin), deux couches de dessin sont créées :

Une couche qui s’appelle  « Tronçon joignable » : contient une ligne montrant la partie qui aurait pu être utilisée pour créer le nouveau lien civil.

Une couche qui s’appelle « Zone de recherche » (cercle rouge) : indique le rayon de la zone où la commande a essayé de trouver un nœud de génie civil qui l’intéressait.

Description: Une image contenant texte, capture d’écran, Police, conception

Description générée automatiquement

Vous pouvez créer un câble qui utilisera les éléments d’un lien de génie civil. Pour cela, une analyse réseaux est nécessaire :

    Sélectionner deux nœuds de génie civil ;

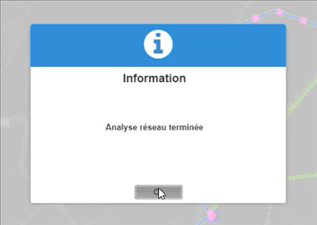

    Aller dans l’onglet « Général » et cliquer sur « Analyse Réseaux ».

Créer un câble à partir de ces liens de génie civil en cliquant sur « Créer et connecter par sélection ».

Le câble a bien été créé.
