La conception des équipements télécom peut être considérée sous la forme d’un mécano :

►    On peut distinguer les éléments de base :

-   Ports ;

-   Carte ;

-   Etc…

►    Les éléments complets qui seront fabriqués à partir des éléments de base et/ou de gabarits.

►    Les premiers éléments seront construits et gérés dans le catalogue d’équipements.

►    L’arborescence du catalogue d’équipement est construite avec les variables Famille et Type.

►    Créer un type de port ;

►    Créer une cassette ;

►    Créer le modèle à l’aide des éléments précédents.

Un équipement est caractérisé par sa famille et son type.

La liste des familles d’équipements est la même que celle des nœuds télécom.

Équipement fibre optique :

►    Port ;

►    RJ45 ;

►    SAS ;

►    SPO (port de splitter optique) ;

►    KVM;

►    KVM IBM;

►    Splitter optique;

►    Splitter optique 1 (in) -8 (out).

Il sera nécessaire de créer les types KVM et splitter.

!       A chacun de ces éléments doit correspondre une image. Ces images doivent être présentes dans l’arborescence Images\Equipment du serveur de fichier.

Ces images peuvent être créées avec des outils de dessin standard (Paint) ou récupérées sur internet par exemple.

Les images suivantes sont disponibles dans l’application :

►    RJ45 : RJ45.jpg ;

►    SAS : Port_SAS.jpg ;

►    PSO : Port.jpg;

►    KVM : IBM_LCM8_rear.jpg;

►    SPLO : SPO-Triangle.jpg;

►    Firewall : Netasq_U120.jpg.

Le cas échéant, il pourrait être nécessaire de créer une nouvelle famille d’équipement. Dans le cadre de cet exercice, cela ne sera pas nécessaire. Voici cependant la démarche.

L’utilisateur :

Action	Résultat

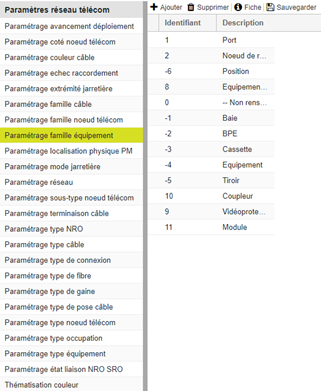

Clique sur puis  Paramétrage télécom.	Accède aux paramètres réseau télécom : Si nécessaire, clique sur pour revenir à la page d’accueil du tableau de bord.
Va sur l’objet « Paramétrage famille équipement » et clique sur .	Affiche le formulaire de saisie : Saisit l’identifiant et sa description. Clique sur  puis sur .

L’utilisateur :

Action	Résultat
Clique sur puis  Paramétrage télécom.	Accède aux paramètres réseau télécom : Si nécessaire, clique sur pour revenir à la page d’accueil du tableau de bord.
Va sur l’objet « Paramétrage type d’équipement » et clique sur .	Affiche le formulaire de saisie : Saisit l’identifiant, la famille et le type. Clique sur  puis sur . !       La valeur renseignée dans « Type » doit être unique sur la base de données. Le cas échéant, un message erreur sera affiché.

A faire :

►    Créer le type d’équipement « KVM » (description « Switches KVM ») ;

►    Créer le type d’équipement « SPLO » (description « Splitters optiques ») ;

►    Créer le type d’équipement « FW » (description « Firewall »).
