Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

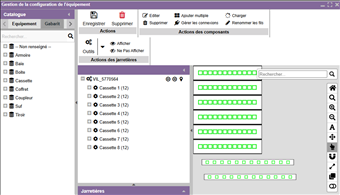

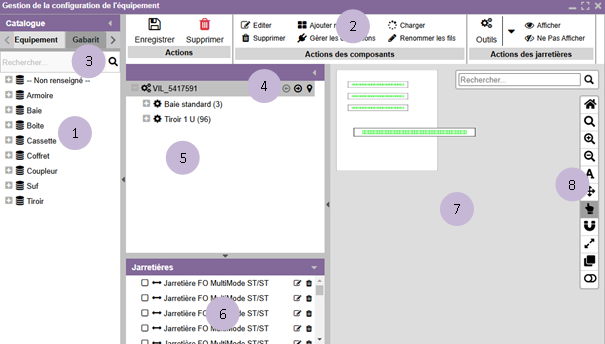

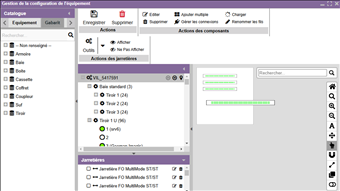

Ouvre l’interface de gestion des équipements :

Accès aux catalogues des équipements, des gabarits et des jarretières.

Barre des actions disponibles sur l’écran de gestion des masques :

Outil de recherche sur une référence de catalogues.

Espace de travail : Arbre des fourreaux présent dans chaque masque du nœud GC.

Accès aux jarretières.

Vue graphique de l’équipement.

Barre des outils.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

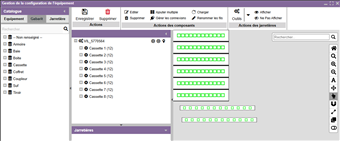

Ouvre l’interface de gestion des équipements :

Sélectionne un équipement dans le catalogue « Équipement » et fait un glisser/déposer dans la vue graphique :

L’équipement est créé :

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

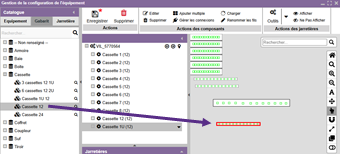

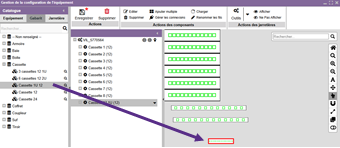

Sélectionne un équipement dans le catalogue « Gabarit » et fait un glisser/déposer dans la vue graphique :

L’équipement est créé :

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne un équipement dans le catalogue et fait un glisser/déposer dans la vue graphique.

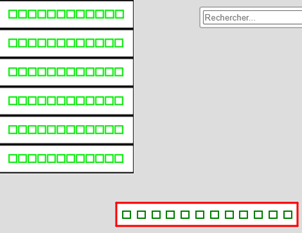

L’équipement créé apparait :

Clique sur le bouton  de la barre d’outils.

Active l’outil de duplication .

Clique sur l’équipement à dupliquer :

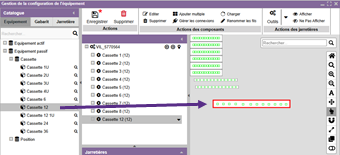

Clique sur un emplacement dans la vue graphique, en dessous de l’équipement sélectionné par exemple.

Une duplication de l’équipement sélectionné apparait dans la vue graphique :

L’équipement dupliqué apparait également dans l’espace de travail :

Clique sur le bouton .

 Désactive l’outil de duplication.

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne un équipement dans le catalogue « Équipement » (dans notre exemple l’équipement Cassette) :

Fait un glisser/déposer dans l’espace graphique.

L’équipement apparait dans l’espace graphique :

Sélectionne l’équipement « Position » dans le catalogue « Équipement » :

Sélectionne l’équipement ajouté et dans les « Actions des composants », clique sur « Ajouter multiple » :

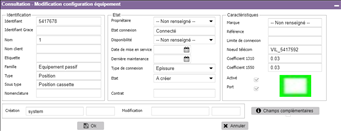

Une nouvelle fenêtre s’affiche :

Renseigne les champs et Clique sur « Valider » (le nombre de lignes et de colonnes détermine la manière et le nombre de fois que l’équipement sélectionné dans le catalogue va être itéré) :

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne un équipement dans l’espace de travail :

Dans les « Actions des composants », clique sur « Éditer » :

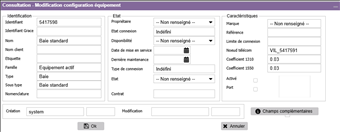

Ouvre la fiche de l’équipement sélectionné :

Renseigne les champs à modifier et clique sur « Ok ».

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Clique sur le bouton .

 Active l’outil de déplacement.

Met le curseur sur l’équipement à déplacer et clique/glisse vers un nouvel emplacement :

L’équipement a été déplacé :

Clique sur le bouton .

  Désactive l’outil de déplacement.

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne un équipement :

Dans les « Actions des composants » clique sur « Renommer les fils » :

Un message d’avertissement apparait :

Clique sur « Oui ».

Une fenêtre s’affiche :

Renseigne les champs et clique sur « Valider » :

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne un équipement.

Dans les « Actions des composants », clique sur « Supprimer » :

Supprime l’équipement sélectionné.

L’équipement à supprimer doit être déconnecté. Si ce n’est pas le cas, un message d’avertissement apparait :

Les éléments connectés s’affichent en cliquant sur  :

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne un équipement et clique sur « Supprimer » :

!          Supprime tous les équipements du nœud télécom.

Les équipements à supprimer doivent être déconnectés. Si ce n’est pas le cas, un message d’avertissement apparait :

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne le type de jarretière dans le catalogue « Jarretière » :

Sélection deux équipements dans l’espace de travail :

Dans les Actions des jarretières, clique sur la flèche à droite et sélectionne  « Ajouter Cascade » dans la liste :

Cette action ajoute autant de jarretières que la plus petite capacité des deux éléments sélectionnés (par exemple si sur un tiroir j’ai 12 connecteurs de libre et sur l’autre 16, le système ajoutera 12 jarretières entre les 2 tiroirs) :

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

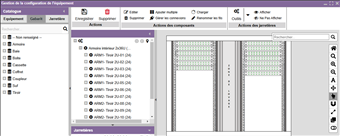

Sélectionne un équipement dans l’espace de travail :

Dans les Actions des jarretières, clique sur la flèche à droite et sélectionne « Supprimer Cascade » dans la liste :

Un message d’avertissement s’affiche :

Clique sur « Oui ».

Toutes les jarretières partant de l’équipements sélectionné sont supprimées :

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne le type de jarretière dans le catalogue « Jarretière » :

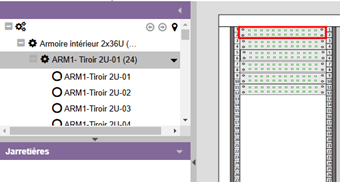

Sélectionne deux composants, un de chaque équipement, dans l’espace de travail :

Dans les Actions des jarretières, clique sur la flèche à droite et sélectionne « Ajouter à partir » dans la liste :

Une fenêtre s’affiche :

Définit le nombre de jarretière à créer (5 par exemple) et clique sur « Valider » :

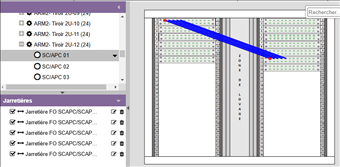

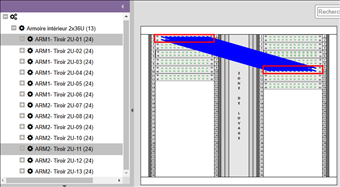

Les 5 jarretières ont été ajoutées à partir des connecteurs sélectionnés :

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

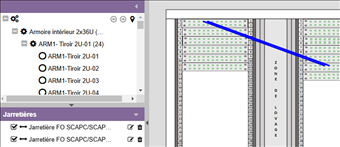

Sélectionne un seul composant des deux équipements dans l’espace de travail :

Dans les Actions des jarretières, clique sur la flèche à droite et sélectionne « Supprimer à partir » dans la liste :

Une fenêtre s’affiche :

Définit le nombre de jarretière à supprimer (3 par exemple) et clique sur « Valider » :

. Un message d’avertissement apparait à l’écran :

Clique sur « Oui ».

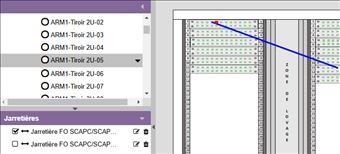

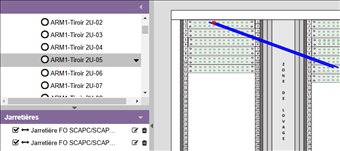

Les 3 jarretières ont été supprimées :

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

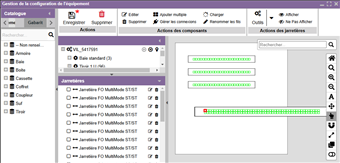

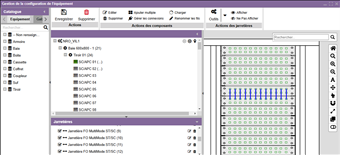

L’utilisateur veut supprimer toutes les jarretières, sauf les deux dernières.

Décoche les deux jarretières à ne pas supprimer :

Dans les Actions des jarretières, clique sur la flèche à droite et sélectionne  « Supprimer visibles » dans la liste :

Un message de confirmation s’affiche :

Clique sur « Oui ».

Cette action supprime toutes les jarretières visibles à l’écran. Par contre les deux jarretières que je voulais conserver sont toujours là :

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne l’équipement :

Dans les « Actions des jarretières », clique sur la flèche à droite et sélectionne « Renommer » dans la liste :

Une fenêtre s’affiche :

Met le nouveau nom de la jarretière, définit l’incrément de 1 par exemple et Clique sur « Valider » :

Les jarretières ont été renommées.

Clique sur .

Enregistre les modifications.

L’étoile rouge indique qu’une modification a été effectuée et qu’elle n’est pas enregistrée.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne un connecteur par exemple :

Dans les « Actions des jarretières », clique sur « Ne pas Afficher » :

Cette jarretière n’est plus affichée. La case est décochée dans la liste :

!          Cette action peut être lancée depuis n’importe quel équipement. L’utilisateur peut par exemple masquer toutes les jarretières partant d’un tiroir ou d’une armoire.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne un connecteur par exemple :

Dans les « Actions des jarretières », clique sur « Afficher » :

Cette jarretière est affichée. La case est cochée dans la liste :

!          Cette action peut être lancée depuis n’importe quel équipement. L’utilisateur peut par exemple afficher toutes les jarretières partant d’un tiroir ou d’une armoire.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Tape le nom de l’équipement dans la zone de recherche :

La liste des équipements trouvés s’affiche :

Clique sur l’un des équipements trouvés pour le sélectionner :

L’équipement sélectionné est mis en évidence dans la zone graphique :

 Clique sur le bouton dans la barre d’outils.

Désactive le mode sélection et enlève la sélection.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne un équipement dans la zone de travail et clique sur la flèche  :

Clique sur le bouton « Activer » .

 Passe en mode activé.

Clique sur le bouton « Désactiver »

 Passe en mode désactivé.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne un équipement dans la zone de travail et clique sur la flèche  :

Clique sur le bouton « Réserver » .

  Passe en mode réservé.

Clique sur le bouton « Déréserver » .

 Passe en mode déréservé.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne un équipement dans la zone de travail et clique sur la flèche  :

Clique sur le bouton « Associer » .

Ouvre une fenêtre :

Clique sur .

Crée un nouveau service :

Clique sur .

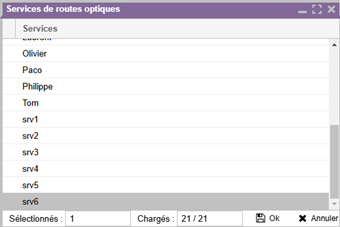

Sélectionne un service existant dans la liste :

Clique sur « Ok » :

Clique sur « Valider ». L’équipement est maintenant associé au service choisi : .

Clique sur le bouton « Dissocier » .

 L’équipement est maintenant dissocié du service.

Sélectionne « Nœud télécom » dans le navigateur :

Ajoute l’onglet « Nœud télécom » au ruban :

Clique sur l’onglet « Nœud télécom ».

Affiche les actions pour « Nœud télécom » :

Dans les actions « Gestion », clique sur « Gérer les équipements » :

Ouvre l’assistant :

Sélectionne un nœud télécom.

Ouvre l’interface de gestion des équipements :

Sélectionne un équipement dans la zone de travail et clique sur la flèche  :

Clique sur le bouton « Éditer » .

Ouvre la fiche de l’équipement :
