L’utilisateur :
|
Action |
Résultat |
|
Sélectionne
« Nœud télécom » dans le navigateur :
|
Ajoute
l’onglet « Nœud télécom » au ruban :
|
|
Clique
sur l’onglet « Nœud télécom ». |
Affiche
les actions pour « Nœud télécom » :
|
|
Dans
les actions « Gestion », clique sur « Gérer des
connexions » :
|
Ouvre
l’assistant :
|
|
Sélectionne
un nœud télécom. |
Ouvre

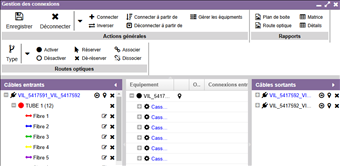

l’interface de gestion des connexions :
|
|
Dans
les actions « Rapports », clique sur « Plan de
boite » :
|
Une nouvelle fenêtre dans le navigateur WEB s’affiche avec le rapport :
Le rapport présente l’état de la connexion du nœud avec les câbles entrants et sortants (les éventuelles jarretières sont listées en bas du rapport). |
L’utilisateur :
|
Action |
Résultat |
|
|
Sélectionne
« Nœud télécom » dans le navigateur :
|
Ajoute
l’onglet « Nœud télécom » au ruban :
|
|
|
Clique
sur l’onglet « Nœud télécom ». |
Affiche
les actions pour « Nœud télécom » :
|
|
|
Dans
les actions « Gestion », clique sur « Gérer des
connexions » :
|
Ouvre
l’assistant :
|
|
|
Dans
les actions « Rapports », clique sur « Matrice » :
|
Le téléchargement d’un fichier EXCEL est lancé :
Ce rapport présente l’intégralité des routes optiques transitant par ce nœud. |
|
