Cette partie présente les outils de modification d’entités depuis le module « Mise à jour » de l’application de mise à jour 1Water.

Les opérations de modification s’appliquent sur des objets sélectionnés.

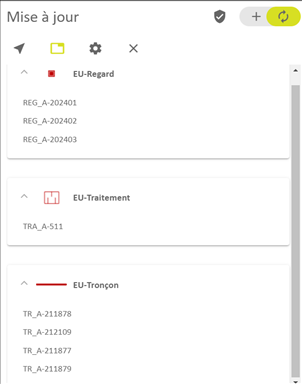

Figure 104 : Fenêtre de modification d’entités

Les boutons de sélection d’objets :

Sélectionne des objets dans la carte.

    Sélectionne un objet dans la carte en cliquant sur l’objet. Si l’objet est déjà sélectionné, il reste dans la sélection.

    Ajoute un objet à la sélection en cliquant dessus avec la touche « Shift ».

    Désélectionne un objet en cliquant dessus avec la touche « Shift ».

Sélectionne des objets dans la carte à partir de la construction d’un polygone.

Deux options sont possibles :

Inclus et touchant.

Strictement inclus.

Vide la sélection courante.

Les outils s’affichent pour chaque modèle d’entités ou pour chaque objet dès que l’objet est survolé.

Figure 105 : Action de modification au niveau modèle d’entités linéaire Eau potable

Figure 106 : Action de modification au niveau modèle d’entités ponctuel Eau potable

Figure 107 : Action de modification au niveau modèle d’entités linéaire Assainissement

Figure 108 : Action de modification au niveau modèle d’entités ponctuel Assainissement

Au niveau objet, la mise en évidence des outils possibles est accompagnée de la mise en évidence de l’objet dans la carte.

Figure 109 : Action de modification au niveau objet linéaire Eau potable

Figure 110 : Action de modification au niveau objet ponctuel Eau potable

Figure 111 : Action de modification au niveau objet linéaire Assainissement

Figure 112 : Action de modification au niveau objet ponctuel Assainissement

!         Les actions possibles dépendent du modèle d’entités (linéaire, ponctuel) et des règles de connectivité associées.

Les outils d’action ou de modification sont :

Déplace une jonction ou un appareil.

Remplace une jonction ou un appareil.

Ouvre la fiche attributaire de l’objet ou la fiche attributaire pour une mise à jour « en masse » de tous les objets sélectionnés du modèle d’entités

Cadrer sur l’objet ou sur tous les objets sélectionnés du modèle d’entités.

Supprime l’objet ou tous les objets sélectionnés du modèle d’entités.

!         La suppression est disponible uniquement pour les canalisations, pour les appareils isolés et pour les jonctions isolées.

Cette action est présente pour toutes les jonctions et tous les appareils. Elle est disponible uniquement au niveau objet.

L’utilisateur :

Action

Résultat

 Active l’action de déplacement de la jonction ou de l’appareil courant.

L’objet courant est mis en évidence dans la carte avec les canalisations qui lui sont connectées.

Le déplacement topologique avec suivi de la connectivité est activé.

Le bouton est activé .

Déplace la jonction ou l’appareil courant.



Le déplacement est mis en évidence tant que le bouton n’est pas relâché.

Une fois le bouton relâché, le déplacement est réalisé.

La jonction ou l’appareil sont automatiquement réorientés si la configuration est définie.

Le compteur au niveau du bouton d’enregistrement est incrémenté.

Annule le déplacement en cours avec la toucher « Échap ».

Le déplacement retrouve sa position initiale et le mode reste activé.

Quitte l’action de déplacement de l’objet en cliquant de nouveau sur le bouton.

La mise en évidence dans la carte des canalisations connectées est effacée.

Le bouton est désactivé .

Cette action est présente pour toutes les jonctions et tous les appareils. Elle est disponible uniquement au niveau objet.

L’utilisateur :

Action

Résultat

 Active l’action de déplacement de la jonction ou de l’appareil courant.

En fonction du type d’élément de l’objet courant, une liste de types d’appareil et de jonction, compatibles au niveau de la connectivité, est proposée.

Sélectionne le modèle d’entités pour remplacer l’objet courant.



Le remplacement est réalisé et les connections établies.

Le compteur au niveau du bouton d’enregistrement est incrémenté.

La nouvelle jonction ou le nouvel appareil est automatiquement orienté si la configuration est définie.

Modifier les attributs d’un objet

Pour modifier les attributs d’un objet, l’utilisateur :

Action

Résultat

 Active la modification des attributs de l’objet courant associé à la ligne de l’objet dans la liste :

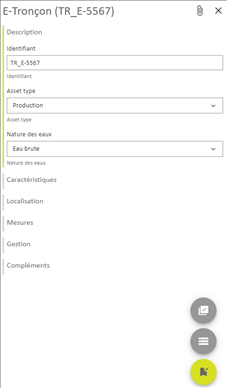

La fiche attributaire de l’objet s’affiche.



Met un fichier de type https, http ou mailto dans « Compléments », dans un champ libre de type texte.

Permet d’ajouter un hyperlien aux attributs de l’objet.

L’hyperlien sera actif :

    Dans la boite d’information de l’objet :

    Dans la fenêtre contextuelle de l’objet :

Accède à l’interface des pièces jointes à l’objet.

Ouvre l’interface des pièces jointes.

 Ajoute des pièces jointes à l’objet.

 : les pièces jointes s’ajoutent. La pastille verte indique que les changements ne sont pas encore enregistrés.

 : on retrouve les pièces jointes. On peut en ajouter ou en supprimer, de ce fait la pastille passe en vert pour indiquer qu’il y a eu des modifications.

 : valide les changements.

!         Impact dans la boite d’information : On retrouve les pièces jointes dans la partie « Documents » de l’objet.

 Applique les valeurs utilisateur par défaut.

Les attributs de l’objet courant récupèrent les valeurs par défaut définies préalablement.

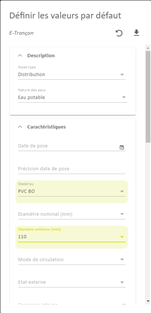

 Accède aux valeurs par défaut du modèle d’entité de l’objet.



Le formulaire associé à l’entité s’affiche.

!         Si des valeurs par défaut au niveau modèle ou au niveau modèle d’entité sont définies, elles sont indiquées.

!         Si des valeurs par défaut utilisateur ont déjà été définies, elles sont indiquées avec la couleur de surbrillance.

Pour plus de précision sur la boite de gestion des valeurs par défaut, voir le chapitre « Valeurs par défaut ».

 Complète ou modifie les informations de l’objet courant puis valide les modifications.

Les informations de l’objet sont modifiées.

Le fiche attributaire se ferme et la fenêtre de modification se réaffiche.

 Quitte la modification attributaire.

Retour à la fenêtre de modification.

Modifier les attributs de plusieurs objets

Pour modifier « en masse » les attributs d’un ensemble d’objets d’un même modèle, l’utilisateur :

Action

Résultat

Active la modification des attributs des objets sélectionnés à partir du bouton  associé à la ligne du modèle d’entités :

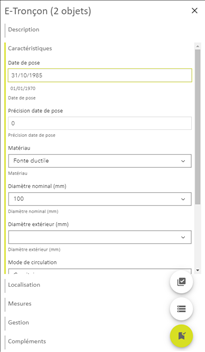

La fiche attributaire s’affiche.

Le titre indique le nombre d’objets concernés par la mise à jour.

Les attributs communs sont préremplis.

La fiche attributaire ne contient pas obligatoirement tous les attributs du modèle d’entités. Seuls ceux qui ont été configurés par votre administrateur pour la mise à jour « en masse » sont proposés.

Met un fichier de type https, http ou mailto dans « Compléments », dans un champ libre de type texte.

Permet d’ajouter un hyperlien aux attributs d’un ensemble d’objets d’un même modèle.

Description: Une image contenant texte, capture d’écran, Police

Description générée automatiquement

L’hyperlien sera actif :

    Dans la boite d’information de l’ensemble des objets du même modèle :

Description: Une image contenant texte, capture d’écran, Police, document

Description générée automatiquement

    Dans la fenêtre contextuelle de l’ensemble des objets du même modèle :

Description: Une image contenant texte, capture d’écran, Police, nombre

Description générée automatiquement

Description: Une image contenant texte, capture d’écran, Police, nombre

Description générée automatiquement

 Applique les valeurs utilisateur par défaut.

Les champs du formulaire récupèrent les valeurs par défaut définies préalablement.

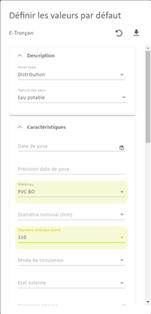

 Accède aux valeurs par défaut du modèle d’entité de l’objet.

Le formulaire associé à l’entité s’affiche.

!         Si des valeurs par défaut au niveau modèle ou au niveau modèle d’entité sont définies, elles sont indiquées.

!         Si des valeurs par défaut utilisateur ont déjà été définies, elles sont indiquées avec la couleur de surbrillance.

Pour plus de précision sur la boite de gestion des valeurs par défaut, voir le chapitre « Valeurs par défaut ».

 Complète ou modifie les informations de la fiche puis valide les modifications.

Les informations de tous les objets sélectionnés, du modèle d’entités courant, sont modifiées.

Le fiche attributaire se ferme et la fenêtre de modification se réaffiche.

 Quitte la modification attributaire.

Retour à la fenêtre de modification.

Cette fonctionnalité permet de tronçonner une canalisation par un appareil ou une jonction, compatible topologiquement, existant.

L’utilisateur :

Action

Résultat

Sélectionne dans la carte la canalisation et la jonction ou l’appareil.

Sélectionne dans la liste la canalisation et la jonction ou l’appareil.

La liste peut contenir plusieurs canalisations, jonctions et appareils.

Un indicateur au niveau de l’élément dans la liste fait le lien avec la carte ().

En fonction des éléments sélectionnés dans la liste, les actions possibles s’activent.

 Tronçonne en projetant la jonction ou l’appareil sur la canalisation.



Le survol du « bouton » d’action montre dans la carte le résultat.

L’action sur le bouton déclenche le tronçonnement avec projection de la jonction ou de l’appareil sur la canalisation.

 Tronçonne la canalisation en conservant la position de la jonction ou de l’appareil.



Le survol du « bouton » d’action montre dans la carte le résultat.

L’action sur le bouton déclenche le tronçonnement avec conservation de l’implantation initiale de la jonction ou de l’appareil.

Cette fonctionnalité permet de déconnecter une canalisation d’un appareil ou d’une jonction en extrémité et de la reconnecter sur un autre appareil ou une autre jonction en extrémité. L’appareil ou la jonction destination doit être compatible avec les règles de topologie à la suite de la reconnexion.

L’utilisateur :

Action

Résultat

Sélectionne dans la carte la canalisation à déconnecter et  la jonction ou l’appareil où reconnecter.

Dans cet exemple, une conduite va être déconnectée d’une jonction et connectée au raccord de déviation qui « accueille » déjà les deux autres.

Sélectionne dans la liste la conduite à modifier et l’appareil ou la jonction destination.

Un indicateur au niveau de l’élément dans la liste fait le lien avec la carte (). Dans cet exemple, la canalisation correspond à l’indicateur  et le raccord de dérivation à l’indicateur .

En fonction des éléments sélectionnés dans la liste, les actions possibles s’activent.

 ou  Déconnecte l’un des nœuds de la canalisation et reconnecte au niveau de la jonction ou l’appareil destination. Le choix du nœud à déconnecter est réalisé en fonction du bouton utilisé.

Le survol du « bouton » d’action montre dans la carte le résultat.

L’action sur le bouton déclenche le traitement de reconnexion.

!         Si le nœud déconnecté est isolé, il est supprimé.

Cette fonctionnalité permet de fusionner deux canalisations avec la suppression de l’appareil ou de la jonction qui les connecte. La fusion consiste à modifier d’une des conduites et à supprimer l’autre.

!         La fusion ne s’applique qu’entre 2 canalisations et elle n’est autorisée que si les règles de contrôle qui ont été configurées sont respectées (même valeur pour chaque champ à contrôler).

L’utilisateur :

Action

Résultat

Sélectionne dans la carte les deux canalisations à fusionner.

Dans cet exemple, les deux canalisations vont être fusionnées et le regard, qui les connecte, supprimé.

Sélectionne dans la liste les deux canalisations à fusionner.



Un indicateur, au niveau de chaque canalisation sélectionnée dans la liste, fait le lien avec la
carte (
 et ).

!         L’ordre de sélection impacte la fonctionnalité. La première canalisation, avec l’indicateur , sera modifié et l’autre supprimée. La touche « TAB » permet d’inverser les indicateurs.

En fonction des éléments sélectionnés dans la liste et des règles de contrôle, les actions possibles s’activent.

 Fusionne les deux canalisations et supprime la jonction ou l’appareil qui les connecte avec le bouton suivant.



Le survol du « bouton » d’action montre dans la carte le résultat.

L’action sur le bouton déclenche le traitement de fusion.

Cette fonctionnalité permet de supprimer un nœud source et de connecter la ou les canalisations du nœud source vers un nœud destination. Le nœud destination doit être compatible avec les règles de topologie à la suite de la fusion.

L’utilisateur :

Action

Résultat

Sélectionne dans la carte les jonctions ou appareils à fusionner.

Description: Une image contenant texte, capture d’écran, Police

Description générée automatiquement

Dans cet exemple, le raccord d’extrémité va être supprimé et la canalisation qui lui est associée va être connectée au raccord de dérivation.

Sélectionne dans la liste la jonction ou l’appareil source et la jonction ou l’appareil destination.



Description: Une image contenant texte, diagramme, conception, capture d’écran

Description générée automatiquement

Un indicateur au niveau de l’élément dans la liste fait le lien avec la carte (). La source correspond à l’indicateur  et la destination à l’indicateur .

En fonction des éléments sélectionnés dans la liste, les actions possibles s’activent.

!         La destination doit être en mesure d’accueillir les connectivités de la source.

!         La touche « TAB » permet d’inversion l’indicateur des nœuds. La source devenant la destination et la destination la source.

 Fusionne la jonction ou l’appareil source avec la jonction ou l’appareil destination sans déplacement de la destination.

Le survol du « bouton » d’action montre dans la carte le résultat.

Description: Une image contenant ligne, capture d’écran, conception

Description générée automatiquement

L’action sur le bouton déclenche la connexion de la ou des canalisations connectées à la jonction ou à l’appareil source sur la jonction ou l’appareil destination.

La jonction ou l’appareil source est supprimé.

 Fusionne la jonction ou l’appareil source avec la jonction ou l’appareil destination avec déplacement de la destination.

!         Cette fusion est possible uniquement si la jonction ou l’appareil source et la jonction ou l’appareil destination sont connectés à une seule canalisation.

Le survol du « bouton » d’action montre dans la carte le résultat.

Description: Une image contenant ligne, capture d’écran, conception

Description générée automatiquement

L’action sur le bouton déclenche, le déplacement de la jonction ou l’appareil destination et la connexion de la ou des canalisations connectées à la jonction ou à l’appareil source sur la jonction ou l’appareil destination.

La jonction ou l’appareil source est supprimé.

Description: Une image contenant ligne, diagramme, capture d’écran, Parallèle

Description générée automatiquement

Cette action est présente pour toutes les entités. Elle est disponible au niveau modèle d’entités et au niveau objet.

L’utilisateur :

Action

Résultat

 Cadre au niveau d’un objet.

La carte cadre au niveau de l’objet courant.

Cadre au niveau d’un modèle d’entités.

La carte cadre sur l’enveloppe de tous les objets sélectionnés appartenant au modèle d’entités.

Cette action est présente pour toutes les entités. Elle est disponible au niveau modèle d’entités et au niveau objet.

!         Pour les appareils et les jonctions, la suppression est possible uniquement s’ils sont isolés.

L’utilisateur :

Action

Résultat

Suppression au niveau objet

 Active la suppression de l’objet et confirme dans la boite de dialogue qui s’affiche :

Description: Une image contenant texte, capture d’écran, Police, blanc

Description générée automatiquement

L’objet est supprimé et retiré de la liste.



Suppression au niveau modèle d’entités

 Active la suppression des objets sélectionnés du modèle d’entité courant et confirme dans la boite de dialogue qui s’affiche :

Description: Une image contenant texte, capture d’écran, Police, blanc

Description générée automatiquement

Tous les objets sont supprimés et retirés de la liste.
