Carte

Outils de navigation

Les outils de navigation sont accessibles en bas à gauche de la carte.

Boutons d’action proposés :

	Cadrage précédent
	Cadrage suivant
	Recherche ma localisation
	Réinitialise l’orientation de la carte avec le nord en haut

Outils de mesure

Les outils de mesure sont accessibles via le bouton de la barre d’outils.

Boutons d’action proposés dans le sous-menu à partir de ce bouton :

	Fermeture du sous-menu
	Mesure de distance
	Mesure de superficie

Mesure de distance

L’utilisateur peut réaliser une mesure de distance de la façon suivante :

Action	Résultat
: Active la commande « Mesure de distance »	Le curseur dans la carte passe en mode construction d’une polyligne.
Construit la polyligne dans la carte par visées successives.	Affiche la distance cumulée au fur et à mesure de la construction. ! Il est possible d’annuler le dernier point de construction saisi via la touche « z ». ! Il est possible de déplacer les points de construction en maintenant le clic gauche enfoncé le temps du déplacement ; y compris pendant la phase de création de la polyligne.
Valide la construction pour la mesure finale par un double-clic.	Affiche la distance cumulée totale au barycentre de la polyligne. ! Il est possible de déplacer les points de construction une fois la mesure terminée en maintenant le clic gauche enfoncé le temps du déplacement.
	Fenêtre affichée en bas à droite dans la carte, dès que la construction de la polyligne démarre. Elle permet de réinitialiser et d’activer une nouvelle mesure une fois la précédente terminée ou de réinitialiser la mesure en cours.

Mesure de superficie

L’utilisateur peut réaliser une mesure de surface de la façon suivante :

Action	Résultat
: Active la commande « Mesure de superficie ».	Le curseur dans la carte passe en mode construction d’un polygone.
Construit le polygone dans la carte par visées successives.	Affiche la superficie au fur et à mesure de la construction. ! Il est possible d’annuler le dernier point de construction saisi via la touche « z ». ! Il est possible de déplacer les points de construction en maintenant le clic gauche enfoncé le temps du déplacement ; y compris pendant la phase de création de la polyligne.
Valide la construction pour la mesure finale par un double-clic.	Affiche la superficie totale au barycentre du polygone. ! Il est possible de déplacer les points de construction une fois la mesure terminée en maintenant le clic gauche enfoncé le temps du déplacement.
	Fenêtre affichée en bas à droite dans la carte, dès que la construction de la polyligne démarre. Elle permet de réinitialiser et d’activer une nouvelle mesure une fois la précédente terminée ou de réinitialiser la mesure en cours.

Impression

Le module « Impression » est accessible via le bouton de la barre d’outils.

L’utilisateur peut réaliser un export pour une impression de la façon suivante :

Action	Résultat
Active la commande « Imprimer ».	Le bouton Imprimer est activé . La boite de dialogue ci-dessous s’affiche : ► Onglet Mise en page : ► Onglet Carte uniquement :

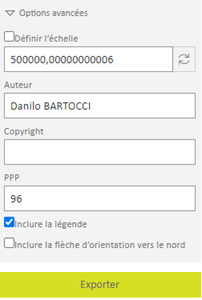

Déroule le menu « Options avancées ».	Permet d’utiliser l’échelle courante de la carte ou de définir une échelle à utiliser. Permet d’indiquer, en plus du titre éventuellement déjà défini, d’autres éléments à afficher dans le résultat de l’export : l’échelle, l’auteur (par défaut : l’utilisateur connecté), le Copyright, la résolution (PPP/DPI. Valeur par défaut= 96), la légende (case cochée par défaut) et la flèche d’orientation vers le Nord.

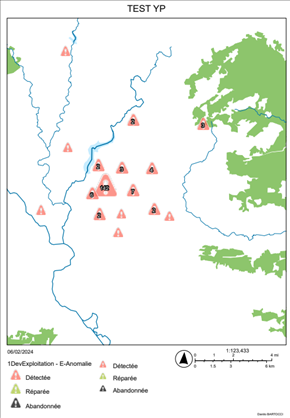

	Ouvre un nouvel onglet du navigateur et affiche le résultat de l’export :

Menu contextuel

La carte dispose d’un menu contextuel qui s’active par un clic droit de la souris.

Action	Résultat
Pointe un endroit sur la carte via un clic droit de la souris.	Le point cliqué sur la carte est mis en évidence. Un menu contextuel s’affiche. ! Le menu contextuel et la mise en évidence du point cliqué disparaissent dès qu’un clic gauche est effectué dans l’application
Sélectionne la fonctionnalité « Ouvrir dans Google Street View ».	Le navigateur ouvre un nouvel onglet. Ce dernier affiche une vue de Google Street View. Cette vue est centrée sur les coordonnées terrain correspondant au point cliqué dans la carte.

Action

Résultat

Pointe un endroit sur la carte via un clic droit de la souris.

Le point cliqué sur la carte est mis en évidence. Un menu contextuel s’affiche.

Description: Une image contenant capture d’écran, diagramme, croquis, texte

Description générée automatiquement

! Le menu contextuel et la mise en évidence du point cliqué disparaissent dès qu’un clic gauche est effectué dans l’application

Sélectionne la fonctionnalité « Ouvrir dans Google Street View ».

Le navigateur ouvre un nouvel onglet. Ce dernier affiche une vue de Google Street View. Cette vue est centrée sur les coordonnées terrain correspondant au point cliqué dans la carte.

Annotation

Le module « Annotation » est accessible via le bouton de la barre d’outils et permet la saisie de formes géométriques et de textes.

Les annotations saisies sont associées à une couche « Annotations » dans la carte. Elles peuvent être masquées ou affichées.

! Les annotations sont conservées uniquement le temps de la session courante.

L’utilisateur ajoute des annotations sur la carte présentée de la façon suivante :

Action	Résultat
Active le menu avec le bouton « Annoter ».	Le bouton « Annoter » est remplacé par le bouton . Le menu ci-dessous s’affiche :
Replie le menu avec le bouton « Réduire ».	Le menu se replie et le bouton revient à son état initial .
Annotation Point
Clique sur la partie gauche du bouton pour activer la fonctionnalité.	Le bouton « Dessiner un point » est activé. Le curseur de création d’annotation s’active dans la carte passe avec l’accrochage actif. ! Si un autre mode de saisie d’annotation était actif, il est désactivé.
Clique sur la flèche à droite pour ouvrir les propriétés du point.	Les propriétés du point sont affichées. ► Style ; ► Taille ; ► Couleur de remplissage ; ► Épaisseur du trait ; ► Couleur du trait.
Clique sur le bouton pour quitter la saisie d’annotation de type point.	Le bouton et la fonctionnalité sont désactivées.
Clique sur la flèche à droite pour fermer le panneau des proriétés.	Le panneau des propriétés du point se ferme.
Annotation Ligne
Clique sur la partie gauche du bouton pour activer la fonctionnalité.	Le bouton « Dessiner une ligne » est activé. Le curseur de création d’annotation s’active dans la carte passe avec l’accrochage actif. ! Si un autre mode de saisie d’annotation était actif, il est désactivé.
Double-clique ou enter pour valider la ligne.	La ligne est créée dans la carte.
Clique sur la flèche à droite pour ouvrir les propriétés de la ligne.	Les propriétés de la ligne sont affichées. ► Style ; ► Épaisseur du trait ; ► Couleur.
Clique sur le bouton pour quitter la saisie d’annotation de type ligne.	Le bouton et la fonctionnalité sont désactivées.
Clique sur la flèche à droite pour fermer le panneau des proriétés.	Le panneau des propriétés de la ligne se ferme.
Annotation Cercle
Clique sur la partie gauche du bouton pour activer la fonctionnalité.	Le bouton « Dessiner un cercle » est activé. Le curseur de création d’annotation s’active dans la carte passe avec l’accrochage actif. ! Si un autre mode de saisie d’annotation était actif, il est désactivé.
Clique sur la flèche à droite pour ouvrir les propriétés du cercle.	Les propriétés du cercle sont affichées. ► Style ; ► Couleur de remplissage ; ► Épaisseur du trait ; ► Couleur de trait.
Clique sur le bouton pour quitter la saisie d’annotation de type cercle.	Le bouton et la fonctionnalité sont désactivées.
Clique sur la flèche à droite pour fermer le panneau des proriétés.	Le panneau des propriétés du cercle se ferme.
Annotation Rectangle
Clique sur la partie gauche du bouton pour activer la fonctionnalité.	Le bouton « Dessiner un rectangle » est activé. Le curseur de création d’annotation s’active dans la carte passe avec l’accrochage actif. ! Si un autre mode de saisie d’annotation était actif, il est désactivé.
Clique sur la flèche à droite pour ouvrir les propriétés du rectangle.	Les propriétés du rectangle sont affichées. ► Style ; ► Couleur de remplissage ; ► Épaisseur du trait ; ► Couleur du trait.
Clique sur le bouton pour quitter la saisie d’annotation de type rectangle.	Le bouton et la fonctionnalité sont désactivées.
Clique sur la flèche à droite pour fermer le panneau des proriétés.	Le panneau des propriétés du cercle se ferme.
Annotation Polygone
Clique sur la partie gauche du bouton pour activer la fonctionnalité.	Le bouton « Dessiner un polygone » est activé. Le curseur de création d’annotation s’active dans la carte passe avec l’accrochage actif. ! Si un autre mode de saisie d’annotation était actif, il est désactivé.
Double-clique ou enter.	Valide la ligne.
Clique sur la flèche à droite pour ouvrir les propriétés du polygone.	Les propriétés du polygone sont affichées. ► Style ; ► Couleur de remplissage ; ► Épaisseur du trait ; ► Couleur du trait.
Clique sur le bouton pour quitter la saisie d’annotation de type polygone.	Le bouton et la fonctionnalité sont désactivées.
Clique sur la flèche à droite pour fermer le panneau des proriétés.	Le panneau des propriétés du polygone se ferme.
Annotation Texte
Clique sur la partie gauche du bouton pour activer la fonctionnalité.	Le bouton « Dessiner un texte » est activé. Le curseur de création d’annotation s’active dans la carte passe avec l’accrochage actif. ! Si un autre mode de saisie d’annotation était actif, il est désactivé.
Clique sur la flèche à droite pour ouvrir les propriétés du texte.	Les propriétés du texte sont affichées. ► Style ; ► Taille ; ► Couleur ; ► Angle.
Clique sur le bouton pour quitter la saisie d’annotation de type texte.	Le bouton et la fonctionnalité sont désactivées.
Clique sur la flèche à droite pour fermer le panneau des proriétés.	Le panneau des propriétés du texte se ferme.
Autres fonctionnalités
Sélectionne une annotation existante quand le menu « Annoter » est ouvert en cliquant dessus.	L’annotation est sélectionnée. Une annotation sélectionnée peut-être modifiée graphiquement ou supprimée. La sélection d’une annotation de type texte permet la modification de son libellé.
Clique sur le bouton pour supprimer toutes les annotations saisies.	Une demande de confirmation s’affiche. ! Le bouton ’est désactivé si aucune annotation n’a été crée .

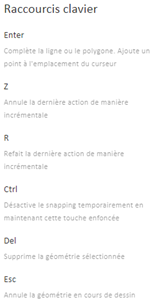

Clique sur le bouton pour afficher le panneau d’aide du module.	Un panneau s’affiche avec les raccourcis clavier associés au module. Les raccourcis clavier « Enter », « Z », « R », « Ctrl » et Esc » s’appliquent pendant la saisie d’une annotation. Le raccourci clavier « Del » s’applique sur la sélection d’une annotation. ! Pour faire disparaitre le panneau, cliquer à nouveau sur le bouton ou en dehors du panneau.
