Le module
de recherche de fuites met à disposition de l’utilisateur des outils permettant
d’implanter des capteurs acoustiques (temporaires et permanents) avec des zones
d’écoute calculées en tenant compte des caractéristiques des canalisations dans
lesquelles les ondes se propagent.
Les
capteurs acoustiques sont regroupés par « lot » dans des pré
localisations avec des dates de début et de fin d’écoute.
Le parc de
capteurs ainsi que les abaques permettant de calculer les longueurs d’écoute en
fonction des matériaux et des diamètres sont paramétrables par l’administrateur.
! Le module « Recherche de fuites » est associé à des droits fonctionnels (consultation, édition et gestion). Il est nécessaire de posséder au moins le droit de consultation pour accéder à ce module.
L’utilisateur peut également être associé à une restriction géographie pour contrôler ses actions d’édition et de gestion.

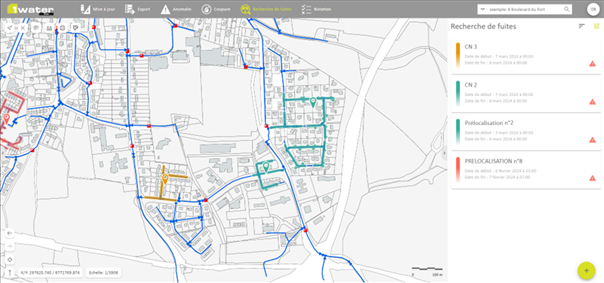

Figure 86 : Affichage des pré localisations
Les pré
localisations sont présentées :
► Sous la forme d’une « punaise » au centre du polygone englobant et d’un linéaire dans la carte ;
► Sous la forme d’une fiche dans la liste.
L’affichage des pré localisations dans la carte et dans la liste dépend de l’étendue de la carte, de leur échelle limite d’affichage et du filtre positionné.
Boutons d’action au niveau de la liste :
|
|
Trie la liste des pré localisations en fonction de critères. |
|
|
Filtre la liste et la carte des pré localisations par critères. |
|
|
Déclare une nouvelle pré localisation. Cette fonctionnalité nécessite le droit d’édition pour enregistrer la pré localisation. |
Boutons d’action et pictogrammes au niveau des fiches :
|
|
Cadre sur la pré localisation |
|
|
Affiche les informations sur la pré localisation. |
|
|
Modifie la pré localisation. Cette fonctionnalité nécessite au moins le droit d’édition. |
|
|
Supprime la pré localisation. Cette fonctionnalité nécessite au moins le droit d’édition. |
|
|
Indique une incohérence entre les dates de début et de fin de la pré localisation, l’état de la pré localisation et la date du jour. |
L’utilisateur peut trier la liste des pré localisations de la façon suivante :
|
Action |
Résultat |
|
|
Affiche le panneau des options de tri :
Tous les critères de tri sont actifs et en respectant l’ordre. Le tri
s’applique donc sur l’ensemble des critères. |
|
|
Modifie le sens de tri pour ce critère et l’ordre d’affichage de la
liste. |
|
Déplace par glisser les critères pour modifier la priorité de tri. |
Modifie la priorité de tri des critères et l’ordre d’affichage de la
liste. |
|
|
Positionne les options de tri à leurs valeurs initiales et actualise
l’ordre d’affichage de la liste. |
L’utilisateur peut filtrer la liste des pré localisations de la façon suivante :
|
Action |
Résultat |
|
|
Affiche les options de filtre :
|
|
Définit les critères de filtre, en exploitant les boutons, listes de
valeurs, plages de date, pour afficher : ► L’état ; ► La période entre deux dates ; ► L’indicateur d’incohérence. ! Les deux dates sont à renseigner obligatoire afin de fournir un intervalle dans lequel effectuer le filtre. |
Applique les options du filtre en actualisant l’affichage dans la
carte et dans la liste. |
|
|
Positionne les options du filtre à leurs
valeurs par défaut et actualise l’affichage dans la carte et dans la liste. |
La mise en évidence d’une pré localisation s’effectue à partir de la liste ou de la carte.
L’utilisateur peut mettre en évidence une pré localisation de la façon suivante :
|
Action |
Résultat |
|
Sélectionne une
pré localisation non sélectionnée dans la carte. |
Met en évidence la pré localisation dans la carte. Met en évidence la fiche associée dans la liste. Si une pré localisation était sélectionnée, elle est
désélectionnée dans la carte et dans la liste. ! La sélection dans la carte autorise une seule pré localisation. |
|
Sélectionne une pré localisation non sélectionnée dans la liste. |
Met en évidence la pré localisation dans la carte. Met en évidence la fiche associée dans la liste. Si une ou plusieurs pré localisations étaient sélectionnées, elles sont
désélectionnées dans la carte et dans la liste. |
|
Ajoute une pré localisation à la sélection avec un clic dans la liste associé à la touche « Ctrl ». |
Met en évidence la pré localisation ajoutée dans la carte. Met en évidence la fiche associée dans la liste. La(es) pré localisation(s) sélectionnée(s) avant sont
conservée(s) dans la sélection. |
|
Ajoute plusieurs pré localisations à la sélection avec un clic dans la liste associé à la touche « Shift ». |
Met en évidence les pré localisations comprises dans la plage de
sélection dans la carte. Met en évidence les fiches associées dans la liste. La(s) pré localisation(s) sélectionnée(s) avant sont
conservée(s) dans la sélection. |
|
Désélectionne une pré localisation sélectionnée depuis la liste avec un clic associé à la touche « Ctrl ». |
Annule la mise en évidence de la pré localisation
dans la carte et de
sa fiche dans la liste. |
Figure 87 : Mise en évidence d’une pré localisation
La préparation d’une pré localisation s’appuie sur le choix d’un type de pré localisation et le choix d’un groupe de capteurs. Cette sélection permet de récupérer l’abaque utilisé pour la création des zones d’écoute.
! Cette fonctionnalité nécessite le droit d’édition pour enregistrer la pré localisation.
! Les équipements, sur lesquels un type de capteur peut être posé, sont paramétrés au niveau administrateur.
La fenêtre de déclaration d’une pré localisation présente deux pages :
► Pose de capteur(s) : pour réaliser la pose de capteurs ;
► Informations : pour renseigner les informations de la pré localisation et la valider.

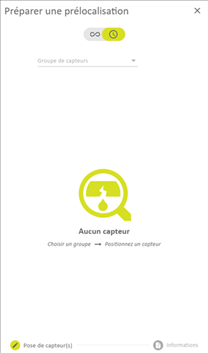

Figure 88 : Préparer une pré localisation
L’utilisateur navigue entre les pages en cliquant dessus.
Deux types de pré localisation sont possibles :
|
|
Pré localisation permanente. Des capteurs sont posés avec une date de début d’écoute mais aucune date de fin à définir. |
|
|
Pré localisation temporaire. Des capteurs sont posés pour une écoute sur une période déterminée. |
Boutons d’action :
|
|
Bouton présent en haut de la page. Permet d’annuler la préparation d’une pré localisation et de revenir à la liste. |
|
|
Bouton présent au niveau de chaque capteur associé à la pré localisation. Permet de centrer la carte sur le capteur et sa zone d’écoute. La zone d’écoute est élargie et le numéro du capteur est agrandi dans la carte. |
|
|
Bouton présent au niveau de chaque capteur associé à la pré localisation. Permet de supprimer le capteur et sa couverture d’écoute de la pré localisation. |
Mise en évidence dans la carte et dans la liste :
|
|
Numéro des capteurs posés affichés dans la liste et dans la carte. |
|
|
Numéro du dernier capteur posé affiché dans la liste et dans la carte. |
|
|
Couverture de chaque capteur posé dans la carte. |
|
|
Couverture du dernier capteur posé dans la carte. |
|
|
Zone de recouvrement de couvertures d’écoute d’au moins deux capteurs. |
L’utilisateur prépare une pré localisation de la façon suivante :
|
Action |
Résultat |
|
|

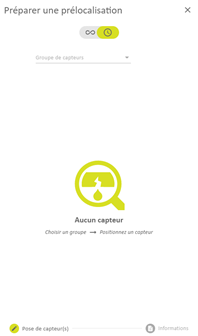

Ouvre la première étape de la préparation d’une pré localisation.
Par défaut, le
type « Temporaire » |
|
Modifie le type de pré localisation, si nécessaire, en appuyant sur le bouton qui n’est pas actif : ►
►
|
En fonction du type sélectionné, le bouton associé est activé. La liste « Groupe de capteurs » est actualisée avec les références qui sont disponibles pour le type de pré localisation choisie. ! Les références de capteurs possibles pour un type de pré localisation sont configurées au niveau administrateur. |
|
Sélectionne dans la liste « Groupe de capteurs » une référence.
|
La référence sélectionnée est renseignée au niveau du champ « Groupe de capteurs ».
Un indicateur s’affiche à droite du « Groupe de capteurs ». Il donne le nombre de capteurs de la référence sélectionnée. Le curseur dans la carte passe en mode sélection avec accrochage sur
les équipements du patrimoine eau qui sont éligibles à la pose de ce type de
capteur. ! L’éligibilité des équipements par type de capteur est configurée au niveau administrateur. |
|
Pointe dans la carte un équipement sur lequel poser le capteur. Le système d’accrochage permet de contrôler si l’équipement est autorisé. |
Le capteur est posé et sa couverture d’écoute est calculée. Le calcul de la couverture se base sur la lecture de l’abaque associé à la référence du capteur et aux caractéristiques (matériau et diamètre) du réseau parcouru
Le capteur est ajouté dans la liste et l’équipement associé est indiqué.
Un numéro est attribué au capteur dans la carte et dans la liste. La couverture et le numéro sont représentés avec la couleur associée au dernier capteur posé. Le compteur, à droite du « Groupe de capteurs », indique le nombre de capteurs posés par rapport au nombre de capteurs à poser.
Le curseur reste en mode sélection avec accrochage sur les équipements du patrimoine eau qui sont éligibles à la pose de ce type de capteur. |
|
Pointe dans la carte un nouvel équipement sur lequel poser un nouveau capteur. |
Le capteur est posé et sa couverture d’écoute est calculée.
Le capteur est ajouté dans la liste et l’équipement associé est indiqué.
Un numéro est attribué au capteur dans la carte et dans la liste. La couverture et le numéro sont représentés avec la couleur associée au dernier capteur posé. Les couvertures et les numéros des capteurs précédents sont représentés avec la couleur associée. Les zones de superposition de couvertures d’écoute sont également mises en évidence avec la couleur associée. Le compteur, en bas à droite de la page, est mis à jour.
Le curseur reste en mode sélection avec accrochage sur les équipements
du patrimoine eau éligibles tant que le nombre maximum de capteurs n’est pas
atteint. Quand le nombre de capteurs à poser est atteint, l’indicateur en bas à
droite change de représentation.
|
|
Déplace la
position d’un capteur en le supprimant dans la liste avec le bouton |
Le capteur est retiré de la liste. Pointer le nouvel emplacement du capteur dans la carte. |
|
Passe manuellement à la page « Informations ». |

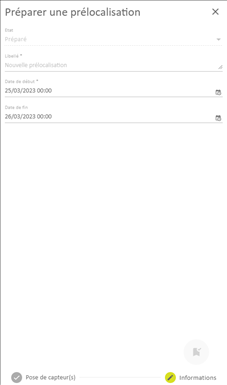

La page d’informations s’affiche.
|
|

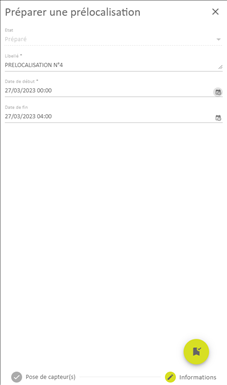

Renseigne les champs du formulaire. |
! Le champ « État » est rempli à l’état « Préparé » et n’est pas modifiable.
! La date et heure de début ne peut pas être supérieure à la date et heure de fin d’écoute. |
|
|
La pré localisation est affichée dans la carte et ajoutée à la liste
avec la représentation associée à son état si celui-ci est présent dans le
filtre actif. La pré localisation est représentée par l’agrégation des couvertures
des capteurs associés. Le point centre de l’enveloppe de de pré localisation
est indiqué. |
|
|
Retour à la liste sans enregistrer. |
Cette fonctionnalité s’effectue à partir de la liste pour les pré localisations non « Terminées ».
! Cette fonctionnalité nécessite d’avoir le droit d’édition.
La fonctionnalité de modification permet de :
► Modifier l’état d’une pré localisation ;
► Modifier la période d’une pré localisation pour pouvoir prolonger l’écoute ;
► Compléter ou modifier l’implantation des capteurs si la pré localisation est à l’état « Préparé ».
La fenêtre de modification d’une pré localisation présente deux pages :
► Pose de capteur(s) : pour compléter ou modifier l’implantation des capteurs ;
► Informations : pour modifier les informations de la pré localisation et la valider.

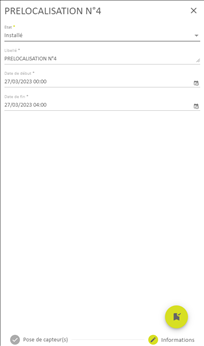

L’utilisateur peut modifier une pré localisation de la façon suivante :
|
Action |
Résultat |
|
|
La pré localisation est chargée et la carte cadre dessus. Les
codes couleurs sont appliqués aux capteurs et aux couvertures d’écoute dans
la carte et dans la liste. La page « Pose de capteur(s) » est affichée pour une pré localisation à l’état « Préparé ». La page « Informations » est affichée pour une pré localisation à l’état autre que « Préparé ». |
|
Modifie les champs de la page |
! Si des champs obligatoires ne sont pas renseignés, ils sont indiqués en rouge. |
|

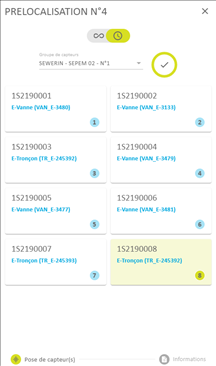

Complète ou modifie l’implantation des capteurs depuis la page « Pose de capteur(s) ». Passe sur la page « Informations » pour valider. |
Les capteurs et les couvertures d’écoutes sont actualisés. |
|
|
Les modifications sont appliquées et la liste des pré localisations
est affichée. |
|
|
Retour à la liste sans enregistrer. |
Cette fonctionnalité s’effectue à partir de la liste et uniquement pour les pré localisations à l’état « Préparé ». Elle nécessite d’avoir le droit d’édition pour supprimer ses pré localisations ou le droit de gestion pour supprimer celles des autres.
L’utilisateur peut supprimer une pré localisation de la façon suivante :
|
Action |
Résultat |
|
|
Retour à la liste des pré localisations. La pré localisation n’est
plus présente, ni dans la liste, ni dans la carte. |
