Outils de navigation

Les outils de navigation sont accessibles en bas à gauche de la carte.

Boutons d’action proposés :

Cadrage précédent

Cadrage suivant

Recherche ma localisation

Réinitialise l’orientation de la carte avec le nord en haut

Les outils de mesure sont accessibles via le bouton Description: Une image contenant texte, symbole, logo, Police

Description générée automatiquement de la barre d’outils.

!          Problème connu : Les options de snapping, au niveau des outils de mesure, ne fonctionnent pas dans un environnement s’appuyant sur une base de données Oracle.

Boutons d’action proposés dans le sous-menu à partir de ce bouton :

Fermeture du sous-menu

Mesure de distance

Mesure de superficie

Mesure de distance

L’utilisateur peut réaliser une mesure de distance de la façon suivante :

Action

Résultat

 : Active la commande « Mesure de distance »

Le curseur dans la carte passe en mode construction d’une polyligne.

Construit la polyligne dans la carte par visées successives.

Affiche la distance cumulée au fur et à mesure de la construction.

Description: Une image contenant ligne, conception

Description générée automatiquement

!         Il est possible d’annuler le dernier point de construction saisi via la touche « z ».

!         Il est possible de déplacer les points de construction en maintenant le clic gauche enfoncé le temps du déplacement ; y compris pendant la phase de création de la polyligne.

Valide la construction pour la mesure finale par un double-clic.

Affiche la distance cumulée totale au barycentre de la polyligne.

!         Il est possible de déplacer les points de construction une fois la mesure terminée en maintenant le clic gauche enfoncé le temps du déplacement.

Description: Une image contenant texte, Police, capture d’écran, blanc

Description générée automatiquement

Fenêtre affichée en bas à droite dans la carte, dès que la construction de la polyligne démarre.

Elle permet de réinitialiser et d’activer une nouvelle mesure une fois la précédente terminée ou de réinitialiser la mesure en cours.

Désactive l’outil de mesure.

Activer une autre fonctionnalité ou cliquer à nouveau sur l’outil de mesure actif.

Mesure de superficie

L’utilisateur peut réaliser une mesure de surface de la façon suivante :

Action

Résultat

 : Active la commande « Mesure de superficie ».



Le curseur dans la carte passe en mode construction d’un polygone.

Construit le polygone dans la carte par visées successives.

Affiche la superficie au fur et à mesure de la construction.

Description: Une image contenant Police, conception

Description générée automatiquement

!         Il est possible d’annuler le dernier point de construction saisi via la touche « z ».

!         Il est possible de déplacer les points de construction en maintenant le clic gauche enfoncé le temps du déplacement ; y compris pendant la phase de création de la polyligne.

Valide la construction pour la mesure finale par un double-clic.

Affiche la superficie totale au barycentre du polygone.

!         Il est possible de déplacer les points de construction une fois la mesure terminée en maintenant le clic gauche enfoncé le temps du déplacement.

Description: Une image contenant texte, Police, capture d’écran, blanc

Description générée automatiquement

Fenêtre affichée en bas à droite dans la carte, dès que la construction de la polyligne démarre.

Elle permet de réinitialiser et d’activer une nouvelle mesure une fois la précédente terminée ou de réinitialiser la mesure en cours.

Désactive l’outil de mesure.

Activer une autre fonctionnalité ou cliquer à nouveau sur l’outil de mesure actif.

Le module « Impression » est accessible via le bouton  de la barre d’outils.

L’utilisateur peut réaliser un export pour une impression de la façon suivante :

Action

Résultat

   Active la commande « Imprimer ».

Le bouton Imprimer est activé . La boite de dialogue ci-dessous s’affiche :

    Onglet « Mise en page » :

    Onglet « Carte uniquement » :

    Onglet « Exportations » :

Cet onglet affiche la liste des exportations en cours et permet de les télécharger au format pdf ou les supprimer.

Déroule le menu « Options avancées ».

Permet d’utiliser l’échelle courante de la carte ou de définir une échelle à utiliser. Permet d’indiquer, en plus du titre éventuellement déjà défini, d’autres éléments à afficher dans le résultat de l’export : l’échelle, l’auteur (par défaut : l’utilisateur connecté), le Copyright, la résolution (PPP/DPI. Valeur par défaut= 96), la légende (case cochée par défaut) et la flèche d’orientation vers le Nord.

Affiche le résultat de l’export dans l’onglet « Exportations » :

L’option de téléchargement permet ensuite d’imprimer le plan.




La carte dispose d’un menu contextuel qui s’active par un clic droit de la souris.

Action

Résultat

Pointe un endroit sur la carte via un clic droit de la souris.



Le point cliqué sur la carte est mis en évidence. Un menu contextuel s’affiche.

Description: Une image contenant capture d’écran, diagramme, croquis, texte

Description générée automatiquement

!         Le menu contextuel et la mise en évidence du point cliqué disparaissent dès qu’un clic gauche est effectué dans l’application

Sélectionne la fonctionnalité « Ouvrir dans Google Street View ».



Le navigateur ouvre un nouvel onglet. Ce dernier affiche une vue de Google Street View. Cette vue est centrée sur les coordonnées terrain correspondant au point cliqué dans la carte.

Le module « Annotation » est accessible via le bouton Description: Une image contenant texte, blanc, symbole, Police

Description générée automatiquement de la barre d’outils et permet la saisie de formes géométriques et de textes.

!          Problème connu : Les options de snapping, au niveau des outils d’annotation, ne fonctionnent pas dans un environnement s’appuyant sur une base de données Oracle.

Les annotations saisies sont associées à une couche « Annotations » dans la carte. Elles peuvent être masquées ou affichées.

!         Les annotations sont conservées uniquement le temps de la session courante.

L’utilisateur ajoute des annotations sur la carte présentée de la façon suivante :

Action

Résultat

  Active le menu avec le bouton « Annoter ».

Le bouton « Annoter » est remplacé par le bouton .

Le menu ci-dessous s’affiche :

 Replie le menu avec le bouton « Réduire ».

Le menu se replie et le bouton revient à son état initial .

Annotation Point

Clique sur la partie gauche du bouton pour activer la fonctionnalité.

Le bouton « Dessiner un point »  est activé.

Le curseur de création d’annotation s’active dans la carte passe avec l’accrochage actif.

!         Si un autre mode de saisie d’annotation était actif, il est désactivé.

Clique sur la flèche à droite pour ouvrir les propriétés du point.

Les propriétés du point sont affichées.

    Style ;

    Taille ;

    Couleur de remplissage ;

    Épaisseur du trait ;

    Couleur du trait.

Clique sur le bouton pour quitter la saisie d’annotation de type point.

 Le bouton et la fonctionnalité sont désactivées.

 Clique sur la flèche à droite pour fermer le panneau des proriétés.

Le panneau des propriétés du point se ferme.

Annotation Ligne

 Clique sur la partie gauche du bouton pour activer la fonctionnalité.

Le bouton « Dessiner une ligne »  est activé.

Le curseur de création d’annotation s’active dans la carte passe avec l’accrochage actif.

!         Si un autre mode de saisie d’annotation était actif, il est désactivé.

Double-clique ou enter pour valider la ligne.

La ligne est créée dans la carte.

Clique sur la flèche à droite pour ouvrir les propriétés de la ligne.

Les propriétés de la ligne sont affichées.

    Style ;

    Épaisseur du trait ;

    Couleur.

Clique sur le bouton pour quitter la saisie d’annotation de type ligne.

 Le bouton et la fonctionnalité sont désactivées.

 Clique sur la flèche à droite pour fermer le panneau des proriétés.

Le panneau des propriétés de la ligne se ferme.

Annotation Cercle

Clique sur la partie gauche du bouton pour activer la fonctionnalité.

Le bouton « Dessiner un cercle »  est activé.

Le curseur de création d’annotation s’active dans la carte passe avec l’accrochage actif.

!         Si un autre mode de saisie d’annotation était actif, il est désactivé.

Clique sur la flèche à droite pour ouvrir les propriétés du cercle.

Les propriétés du cercle sont affichées.

    Style ;

    Couleur de remplissage ;

    Épaisseur du trait ;

    Couleur de trait.

Clique sur le bouton pour quitter la saisie d’annotation de type cercle.

 Le bouton et la fonctionnalité sont désactivées.

 Clique sur la flèche à droite pour fermer le panneau des proriétés.

Le panneau des propriétés du cercle se ferme.

Annotation Rectangle

Clique sur la partie gauche du bouton pour activer la fonctionnalité.

Le bouton « Dessiner un rectangle »  est activé.

Le curseur de création d’annotation s’active dans la carte passe avec l’accrochage actif.

!         Si un autre mode de saisie d’annotation était actif, il est désactivé.

Clique sur la flèche à droite pour ouvrir les propriétés du rectangle.

Les propriétés du rectangle sont affichées.

    Style ;

    Couleur de remplissage ;

    Épaisseur du trait ;

    Couleur du trait.

Clique sur le bouton pour quitter la saisie d’annotation de type rectangle.

 Le bouton et la fonctionnalité sont désactivées.

 Clique sur la flèche à droite pour fermer le panneau des proriétés.

Le panneau des propriétés du cercle se ferme.

Annotation Polygone

Clique sur la partie gauche du bouton pour activer la fonctionnalité.

Le bouton « Dessiner un polygone »  est activé.

Le curseur de création d’annotation s’active dans la carte passe avec l’accrochage actif.

!         Si un autre mode de saisie d’annotation était actif, il est désactivé.

Double-clique ou enter.

Valide la ligne.

Clique sur la flèche à droite pour ouvrir les propriétés du polygone.

Les propriétés du polygone sont affichées.

    Style ;

    Couleur de remplissage ;

    Épaisseur du trait ;

    Couleur du trait.

Clique sur le bouton pour quitter la saisie d’annotation de type polygone.

 Le bouton et la fonctionnalité sont désactivées.

 Clique sur la flèche à droite pour fermer le panneau des proriétés.

Le panneau des propriétés du polygone se ferme.

Annotation Texte

Clique sur la partie gauche du bouton pour activer la fonctionnalité.

Le bouton « Dessiner un texte »  est activé.

Le curseur de création d’annotation s’active dans la carte passe avec l’accrochage actif.

!         Si un autre mode de saisie d’annotation était actif, il est désactivé.

Clique sur la flèche à droite pour ouvrir les propriétés du texte.

Les propriétés du texte sont affichées.

    Style ;

    Taille ;

    Couleur ;

    Angle.

Clique sur le bouton pour quitter la saisie d’annotation de type texte.

 Le bouton et la fonctionnalité sont désactivées.

 Clique sur la flèche à droite pour fermer le panneau des proriétés.

Le panneau des propriétés du texte se ferme.

Autres fonctionnalités

Sélectionne une annotation existante quand le menu « Annoter » est ouvert en cliquant dessus.

L’annotation est sélectionnée.

Une annotation sélectionnée peut-être modifiée graphiquement ou supprimée.

La sélection d’une annotation de type texte permet la modification de son libellé.

 Clique sur le bouton pour supprimer toutes les annotations saisies.

!         Le bouton n’est actif que si des annotations ont été créées.

Une demande de confirmation s’affiche.

Description: Une image contenant texte, capture d’écran, Police

Description générée automatiquement

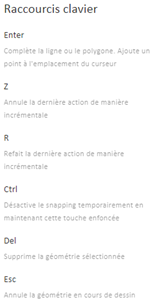

 Clique sur le bouton pour afficher le panneau d’aide du module.

Un panneau s’affiche avec les raccourcis clavier associés au module.

Description: Une image contenant texte, capture d’écran, Police, document

Description générée automatiquement

Les raccourcis clavier « Enter », « Z », « R », « Ctrl » et Esc » s’appliquent pendant la saisie d’une annotation.

Le raccourci clavier « Del » s’applique sur la sélection d’une annotation.

!         Pour faire disparaitre le panneau, cliquer à nouveau sur le bouton   ou en dehors du panneau.

Cette partie présente la gestion de la visibilité des structures, des assemblages et des associations de connectivité dans le Web.

!         Le modèle standard de 1Water ne définit pas de structure, d’assemblage ou d’association de connectivité. Ces fonctionnalités nécessitent une modélisation spécifique.

Association de connectivité

Une association de connectivité permet de connecter deux éléments ponctuels. La gestion de la visibilité des associations de connectivité est accessible via le bouton  de la barre d’outils dans la carte.




L’utilisateur :

Action

Résultat

 Active le menu avec le bouton « Options des associations ».

Le bouton « Options des associations » est remplacé par le bouton Description: Une image contenant texte, blanc, conception

Le contenu généré par l’IA peut être incorrect. et le panneau permettant d’activer les « Associations » s’ouvre :

 Déplie le volet « Association ».

Les options associées aux associations s’affichent :

Le bouton « Switch » est désactivé. Les options d’affichage « Associations de connectivité » et « Associations de dépendance structurelle » sont activées.

Description: Une image contenant diagramme

Le contenu généré par l’IA peut être incorrect.

!         Dans 1Water, seules les associations de connectivités peuvent être exploitées selon votre modélisation.

Active le bouton « Switch » .

Les associations sont affichées dans la carte.

Description: Une image contenant diagramme, ligne

Le contenu généré par l’IA peut être incorrect.

  Déplie le groupe « Paramètres » pour modifier la symbologie des associations.



L’utilisateur peut modifier :

    La couleur :

    Le style :

    La largeur :

Description: Une image contenant texte, blanc, conception

Le contenu généré par l’IA peut être incorrect. Replie le menu avec le bouton « Réduire ».

Le menu se replie et le bouton revient à son état initial .

Structure et assemblage

Les structures et les assemblages permettent de masquer une complexité du réseau en leur associant un ensemble d’éléments contenus. Pour plus d’informations, consulter l’aide en ligne standard Esri.

La gestion de la visibilité du contenu des structures et des assemblages est accessible via le bouton  de la barre d’outils dans la carte.

!         Pour la gestion de la visibilité du contenu des structures et des assemblages nécessite la mise en place d’un filtre d’affichage. Consulter votre administrateur.

L’utilisateur :

Action

Résultat

Visualise, dans notre exemple, une structure surfacique associé à un élément ponctuel avec le réseau inclus masqué.

Le bouton de gestion de la visibilité est positionné sur l’option d’« ouverture »  pour demander à voir le contenu.

Le contenu n’est pas affiché dans la carte.

Demande l’affichage du contenu.

Le bouton de gestion de la visibilité est positionné sur l’option de « fermeture »  pour demander de masquer le contenu.

Le contenu est affiché dans la carte.

!         Afficher ou masquer le contenu s’applique à toutes les structures et tous les assemblages présents dans la base de données.

Demande de masquer le contenu.

Le bouton de gestion de la visibilité est positionné sur l’option d’« ouverture »  pour demander à voir le contenu.

Le contenu n’est pas affiché dans la carte.
