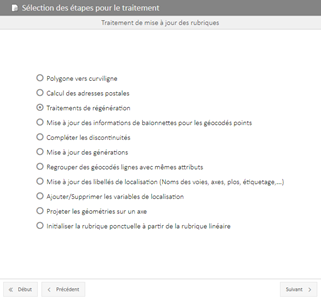

Ce traitement permet de mettre à jour les informations relatives à la localisation géométrique (cumuls, Pr+Abs et géométrie) des enregistrements de la rubrique sélectionnée.

Le traitement n’est réalisé que sur les enregistrements dont le champ ACCROCHAGE a une valeur de 1, les autres enregistrements ne seront pas traités.

Il est obligatoire d’avoir une localisation déjà existante (c’est à dire un enregistrement dans la table _LOC pour chaque entité).

Le traitement va, à partir d’une donnée source, mettre à jour les autres informations de lcoalisation ainsi que les géométries d’une entité.

Par exemple, à partir d’une localisation en cumul (Nom du territoire, nom de la voie, axe et cumul), on va mettre à jour

►     le plo+abs (de début et de fin pour une rubrique linaire) ;

►     le XY(de début et de fin pour une rubrique linaire) ;

►     la géométrie à l’axe (de la localisation) ;

►     la géométrie principale (table principale) (sauf si l’objet est configuré avec une géométrie terrain) ;

►     Le coté et la valeur du décalage (si la portée paramétrée est « chaussée » et que le l’objet est configuré avec une géométrie terrain).

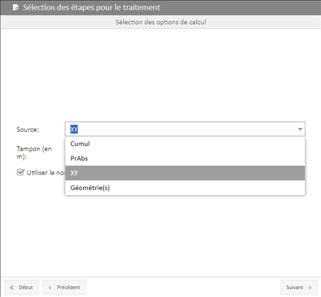

►     Sélection des options de calcul : Source : type de géométrie utilisée comme source de la régénération.

-   Cumul : basé sur l’adresse curviligne cumulée de la rubrique

-   PrAbs : basé sur la localisation en Pr+Abs de la rubrique

-   XY : basé sur la localisation géométrique de la rubrique et les champs X, Y en base de données.

-   Géométrie(s) : basé sur le champ de géométrie de la localisation et chaque vertex des polylignes pour une rubrique linéaire. Attention : on n’utilise pas la géométrie terrain pour se calcul.

-   Tampon (en m) (uniquement si la source est de type XY) : permet de définir un tampon de recherche en mètre. La géométrie sera ainsi projetée sur le référentiel si un axe (ou l’axe référencé pour l’enregistrement) est trouvé dans ce rayon de recherche

-   Utiliser le nom de l’axe (uniquement si la source est de type XY) : permet de définir si le nom de l’axe référencé pour l’enregistrement est utilisé ou non pour la projection. Si cette case est décochée, l’axe le plus proche présent dans le rayon de recherche sera utilisé et son nom sera copié dans l’enregistrement projeté.

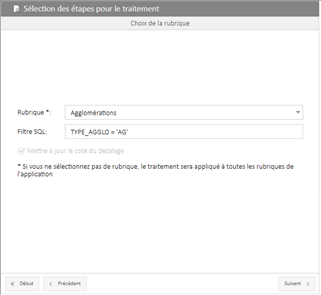

►     Choix de la rubrique :

-   Rubrique : Nom de la rubrique sélectionnée pour la régénération. Seules les rubriques de type géocodé lignes et géocodé point sont proposées dans la liste déroulante.

-   Filtre SQL Possibilité d’appliquer un filtre SQL sur n’importe quel champ de la rubrique traitée.

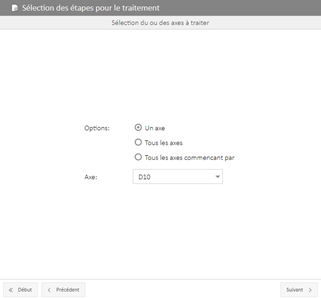

►     Sélection des arcs à traiter selon 3 méthodes :

-   Un seul axe : saisir le nom de l’axe dans le champ « Filtre »

-   Tous les axes commençant par : saisir le caractère de recherche dans le champ « Filtre » (D par exemple pour ne traiter que les Départementales)

-   Tous les axes :

Le traitement de régénération va mettre à jour les 2 champs géométrie (celui de la table principale et celui de la table de localisation) et les champs de gestion du décalage (COTE et DECALAGE). Selon le paramétrage effectué sur l’objet la mise à jour de ces champs ne sera pas effectuée de la même manière.

Il est donc important de connaitre les différents types de fonctionnement.

Portée « Chaussée », « Sens circulation » et « Bdr » sans géométrie terrain.	La géométrie de la localisation est la géométrie à l’axe (elle est superposée à celle de l’axe). La géométrie de la table principale est l’agrégation des géométries des localisations. Le décalage n’est pas mis à jour (n’est pas utilisé pour ces types de portée).
Portée « Chaussée », « Sens circulation » et « Bdr » avec géométrie terrain.	La géométrie de la localisation est la géométrie à l’axe (elle est superposée à celle de l’axe). La géométrie de la table n’est pas mise à jour (sauf si elle était vide). Le décalage n’est pas mis à jour (n’est pas utilisé pour ces types de portée).
Portée « Extérieure » sans géométrie terrain.	La géométrie de la localisation est la géométrie à l’axe (elle est superposée à celle de l’axe). La géométrie de la table principale est l’agrégation des géométries des localisations que l’on décale de la valeur définie dans les champs de décalage. La valeur du champ « DECALAGE » n’est pas mise à jour. La valeur du champ « COTE » est mise à jour pour que l’entité soit toujours du même coté de l’axe.
Portée « Extérieure » avec géométrie terrain.	La géométrie de la localisation est la géométrie à l’axe (elle est superposée à celle de l’axe). La géométrie de la table principale table n’est pas mise à jour (sauf si elle était vide).. Les 2 champs correspondant au décalage sont mis à jour pour correspondre à la distance entre l’axe et la géométrie terrain.





Le résultat du Traitement est une liste d’erreurs qui sont repérables grâce au champ erreur qui a pris la valeur de 1.

Le nom d’axe de l’enregistrement n’existe pas dans la table des arcs (cette erreur est donc impossible si la source est en XY sans prise en compte du nom de l’axe).	Impossible de trouver l’axe (axe).
La localisation curviligne cumulée n’existe pas sur l’axe (uniquement si la source est de type ‘Cumul’).	Impossible de trouver la localisation (cumul) sur l'axe (axe.
La localisation en Pr+Abs n’existe pas sur l’axe (uniquement si la source est de type ‘PrAbs’.	Impossible de trouver la localisation (pr+abs) sur l'axe (axe).
La colonne géométrie source (XY) ou la colonne géométrie destination (Géométrie(s)) est invalide (ex : géométrie de type ponctuelle pour un géocodé ligne).	Géométrie invalide.
L’axe recherché n’existe pas dans le rayon de recherche (si géométrie source = XY).	Impossible de trouver des données à (X,Y,Z) dans un rayon de ‘X’ mètres.
