Actions d’exploitation

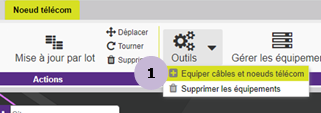

Oval: 1Dans l’onglet de Gestion :

    Cliquer sur « Outils » ;

    Cliquer sur « Équiper câbles et nœuds télécom ».

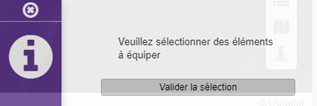

Sélectionner le(s) élément(s) à équiper et valider.

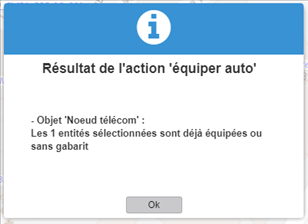

Désormais le(s) nœud(s) sélectionné(s) est/sont équipé(s).

!       Seuls les nœuds ayant un gabarit affecté sont équipés.

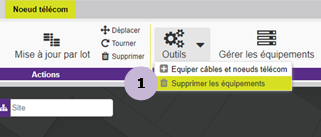

Oval: 1Dans l’onglet de Gestion :

    Cliquer sur « Outils » ;

    Cliquer sur « Supprimer les équipements ».

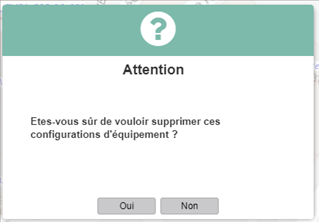

Sélectionner les nœuds télécom et leurs équipements à supprimer et valider.

Les éléments sélectionnés sont désormais déséquipés.

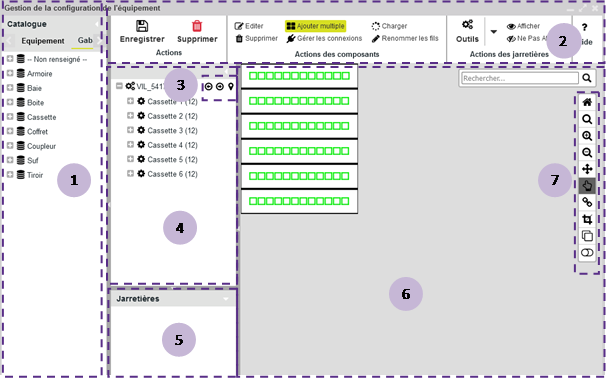

Descriptif général de l’interface

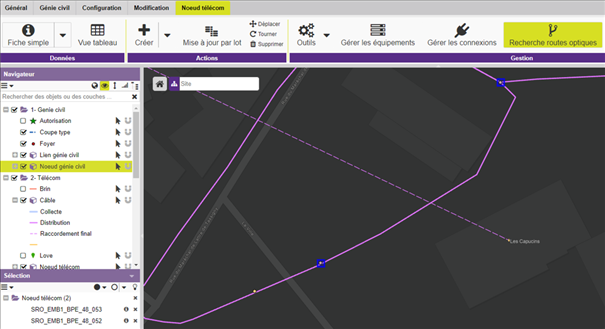

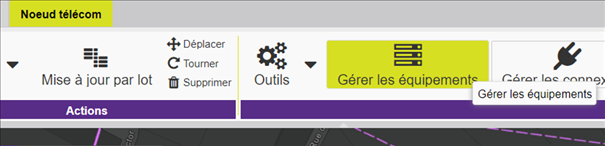

Pour consulter cette interface, cliquer sur la commande « Gérer les équipements » dans l’onglet « Gestion » et sélectionner un nœud télécom :

Description: Une image contenant texte, capture d’écran, Police, ligne

Description générée automatiquement

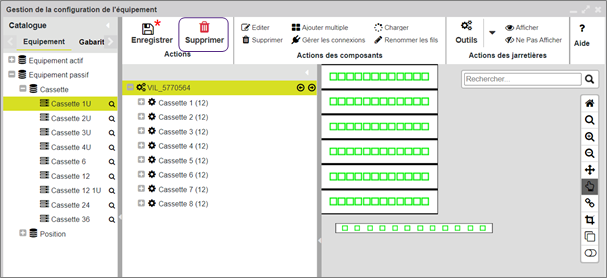

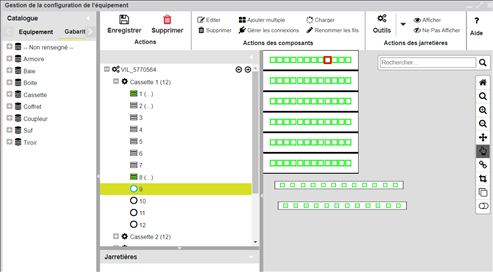

Interface gestion des équipements

Oval: 1

Accès aux catalogues des équipements, des gabarits et des jarretières.

Oval: 2

Barre des actions disponibles sur l’écran de gestion des masques :

Oval: a

Actions sur l’intégralité des équipements.

Oval: b

Actions des composants.

Oval: c

Action des jarretières.

Oval: 3

Actions de navigation :

Afficher les équipements du nœud précédent en suivant le chemin du ou des câble(s) connecté(s) au nœud courant.

Afficher les équipements du nœud suivant en suivant le chemin du ou des câble(s) connecté(s) au nœud courant.

Zoomer sur le nœud courant dans la carte.

Oval: 4

Espace de travail : Arbre des fourreaux présent dans chaque masque du nœud GC.

Oval: 5

Accès aux jarretières.

Oval: 6

Vue graphique de l’équipement.

Oval: 7

Barre des outils.

Barre d’outils

Vue initiale : permet de revenir à la vue initiale.

Vue sélection : permet de zoomer sur la sélection courante.

Vue rapprochée : permet de zoomer dans la vue graphique sur la sélection courante.

Vue éloignée : permet de dézoomer dans la vue graphique sur la sélection courante.

Active le déplacement des composants : il est alors possible de sélectionner et déplacer un composant. Si on déplace un père, les fils sont également déplacés.

Active la sélection : si coché, cliquer sur un composant. Permet par la suite de mettre à jour la fiche composante.

Active l’accrochage.

Active Resize.

Active la duplication.

Active la grille.

Actions de création

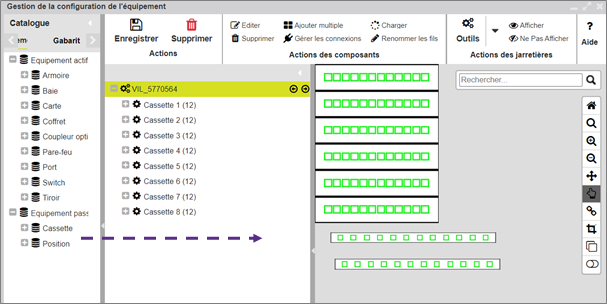

Ajout d’équipements depuis le catalogue d’équipements

Choisir l’équipement dans le catalogue d’équipements, le sélectionner et le faire glisser/déposer dans la vue graphique.

L’équipement est créé.

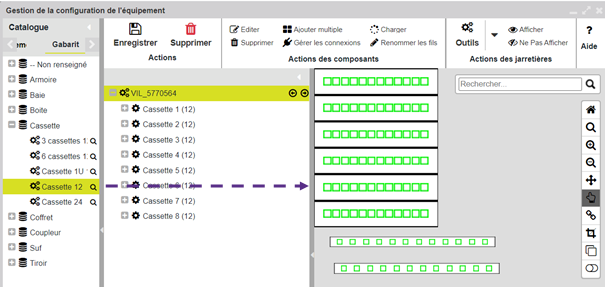

Ajout d’équipements depuis le catalogue de gabarits

Choisir l’équipement dans le catalogue de gabarits, le sélectionner et le faire glisser/déposer dans la vue graphique.

L’équipement est créé.

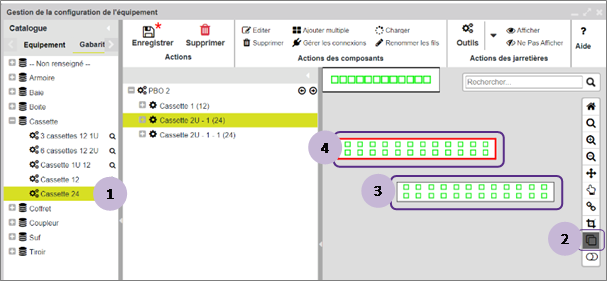

Duplication d’équipements

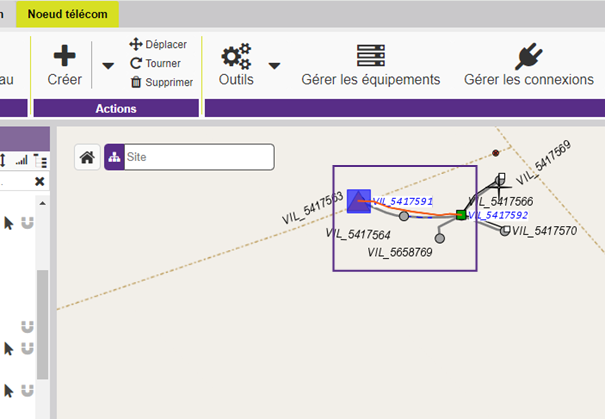

Sélectionner un Nœud télécom et cliquer sur « Gérer les équipements ».

Oval: 1

Sélectionner l’équipement depuis l’espace de travail.

Oval: 2

Cliquer sur la commande « Activer la duplication ».

Oval: 3

Cliquer sur un emplacement dans la vue graphique, en dessous de l’équipement sélectionné par exemple.

Oval: 4

Une duplication de l’équipement sélectionné apparait.

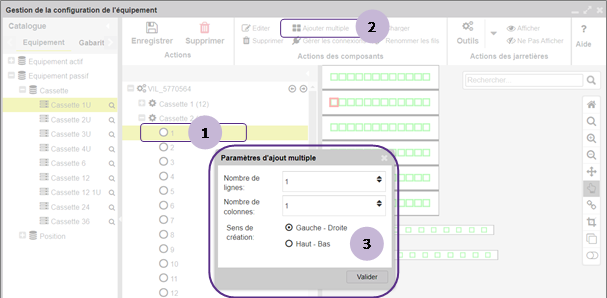

Ajouter multiple

Oval: 1

Dans l’espace de travail, sélectionner l’équipement.

Oval: 2

Cliquer sur « Ajouter multiple ».

Oval: 3

Une nouvelle fenêtre s’affiche. Renseigner les champs et valider.

Actions de modification

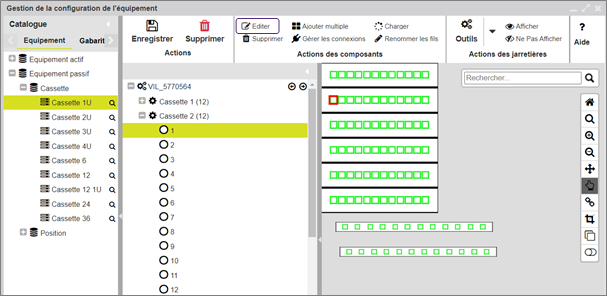

Edition d’équipements

Pour éditer un équipement, sélectionner l’équipement dans l’espace de travail et cliquer sur la commande « Éditer » dans l’onglet de « Actions des composants ».

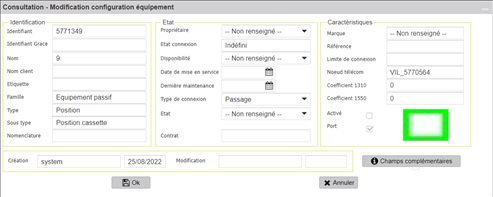

Une fenêtre s’affiche.

Renseigner les champs à modifier et valider.

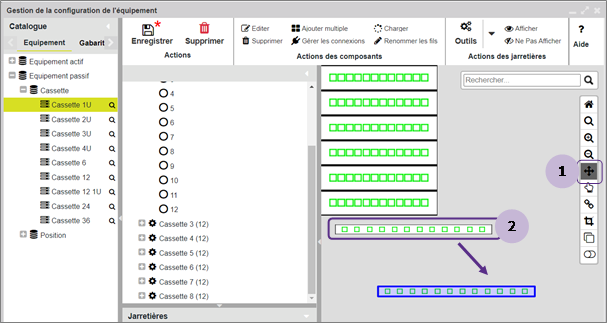

Déplacer un équipement

Sélectionner un Nœud télécom et cliquer sur « Gérer les équipements ».

Oval: 1

Cliquer sur la commande « Activer le déplacement des composants ».

Oval: 2

Mettre le curseur sur l’équipement à déplacer et cliquer/glisser vers un nouvel emplacement.

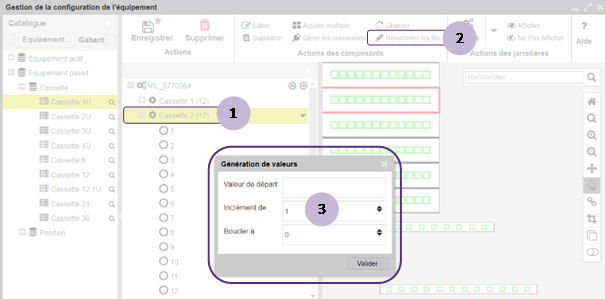

Renommer les fils

Oval: 1

Dans l’interface de la fenêtre « Gestion de la configuration de l’équipement », sélectionner l’équipement.

Oval: 2

Aller à la commande « Renommer les fils ».

Oval: 3

Une fenêtre s’affiche, renseigner les champs et valider.

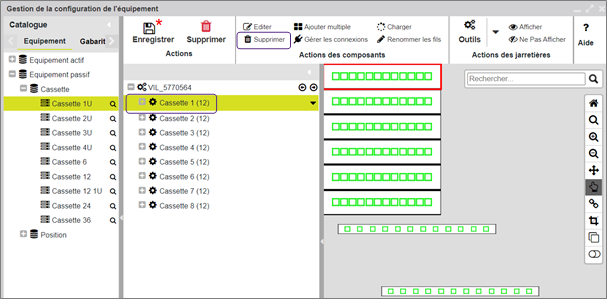

Supprimer un équipement

Il suffit de sélectionner l’équipement dans l’espace de travail et cliquer sur la commande « Supprimer » et valider.

!       L’équipement à supprimer doit être déconnecté.

Cette commande est également présente dans la barre des actions des composants.

Supprimer tous les équipements du nœud télécom

Sélectionner l’équipement et cliquer sur « Supprimer » dans l’onglet de « Actions des composants ».

!       L’équipement à supprimer doit être déconnecté.

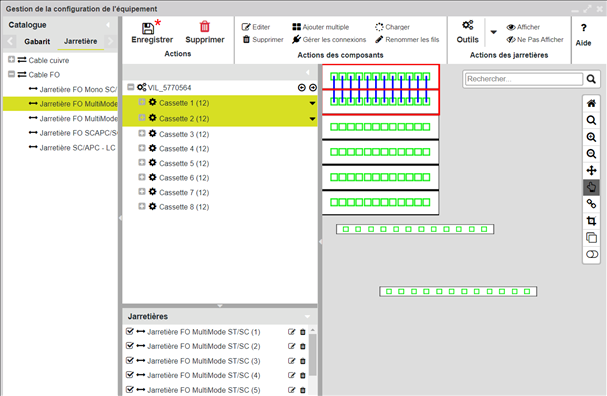

Gestion des jarretières

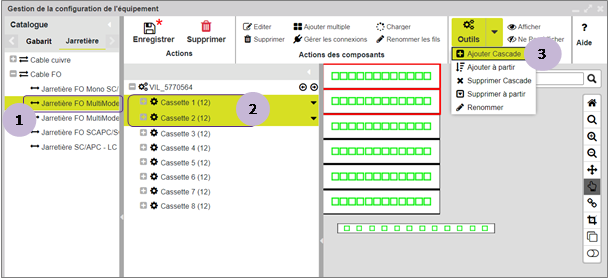

Ajouter cascade

Oval: 1

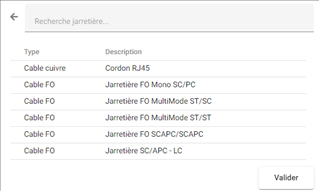

Dans le catalogue, choisir le type de jarretière.

Oval: 2

Sélectionner 2 équipements.

Oval: 3

Aller à « Outils » dans l’onglet « Actions des jarretières » et sélectionner « Ajouter cascade ». Un message de confirmation apparaît à l’écran :

Description: Une image contenant texte, plante, capture d’écran

Description générée automatiquement

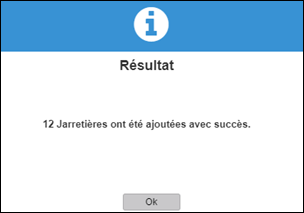

La cascade est ajoutée :

Description: Une image contenant texte

Description générée automatiquement

Supprimer cascade

Oval: 1

Sélectionner 1 équipement.

Oval: 2

Aller à « Outils » dans l’onglet « Actions des jarretières » et sélectionner « Supprimer cascade ». Valider la suppression. Une fenêtre s’affiche pour informer le résultat de la suppression.

Description: Une image contenant texte, plante, capture d’écran

Description générée automatiquementDescription: Une image contenant texte

Description générée automatiquement

.

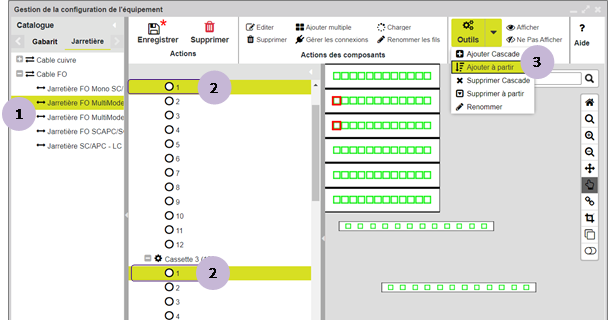

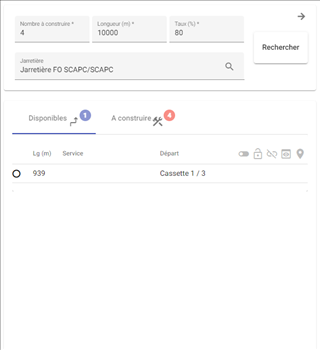

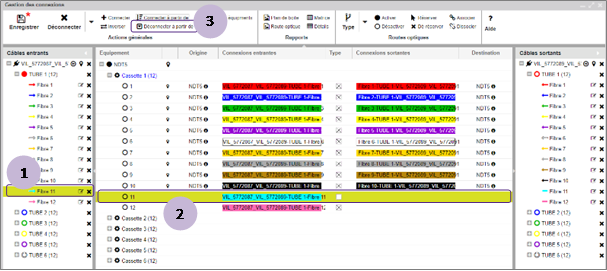

Ajouter à partir de

Oval: 1

Dans le catalogue, choisir le type de jarretière.

Oval: 2

Sélectionner deux composants, un de chaque équipement.

Oval: 3

Aller à « Outils » dans l’onglet « Actions des jarretières » et sélectionner « Ajouter à partir ». Définir le nombre de connexions (5 par exemple) et valider :

Description: Une image contenant texte, capture d’écran, Police, ligne

Description générée automatiquement Description: Une image contenant texte, capture d’écran, logo, conception

Description générée automatiquement

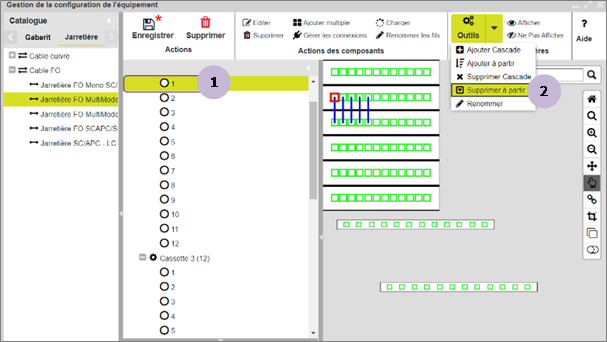

Supprimer à partir de

Oval: 1

Sélectionner un seul composant des deux équipements.

Oval: 2

Aller à « Outils » dans l’onglet « Actions des jarretières » et sélectionner « Supprimer à partir ». Définir le nombre de déconnexions (3 par exemple) et valider. Un message confirmant la suppression apparaît à l’écran :

Description: Une image contenant texte

Description générée automatiquementDescription: Une image contenant texte, capture d’écran, logo, conception

Description générée automatiquement

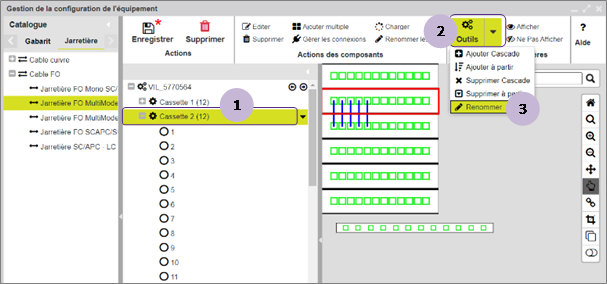

Renommer

Oval: 1

Sélectionner l’équipement.

Oval: 2

Cliquer sur « Outils ».

Oval: 3

Cliquer sur « Renommer ». Mettre le nouveau nom de la jarretière. Définir l’incrément de 1 (par exemple) :

Description: Une image contenant texte

Description générée automatiquement

Désormais les jarretières sont renommées :

Description: Une image contenant texte, capture d’écran, nombre, Police

Description générée automatiquement

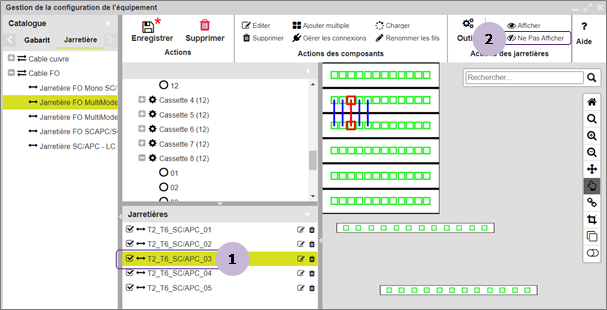

Ne pas afficher

Oval: 1

Sélectionner une jarretière depuis la liste.

Oval: 2

Cliquer sur « Ne pas Afficher » depuis l’onglet « Actions des jarretières ».

Cette jarretière n’est désormais plus affichée.

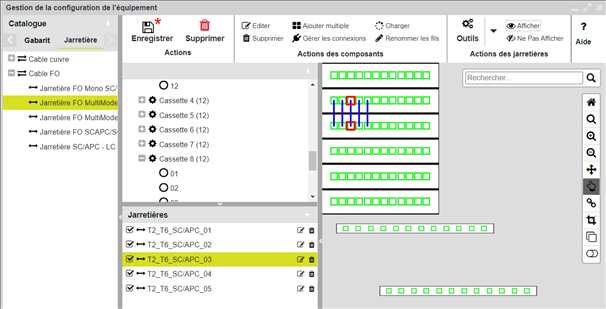

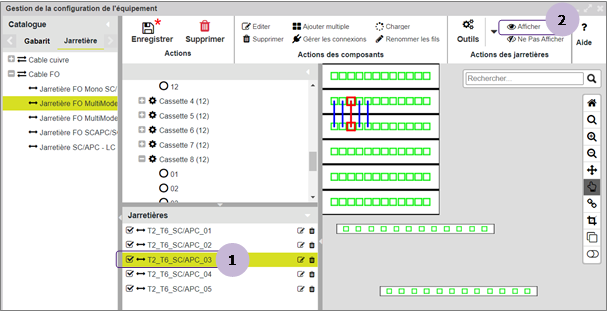

Afficher

Oval: 1

Sélectionner une jarretière depuis la liste.

Oval: 2

Cliquer sur « Afficher » depuis l’onglet « Actions des jarretières ».

Cette jarretière est désormais affichée :

Actions d’exploitation

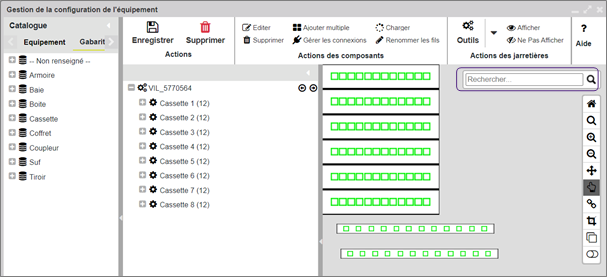

Rechercher un équipement

Dans la fenêtre de gestion de la configuration de l’équipement, taper le nom de l’équipement dans la zone de recherche.

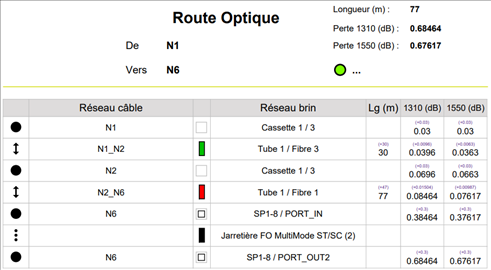

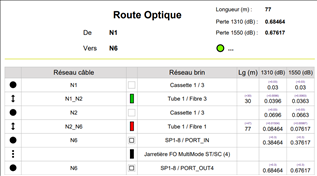

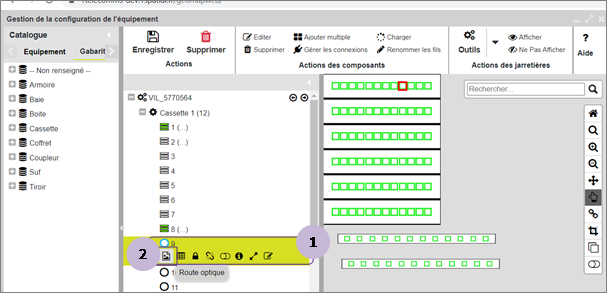

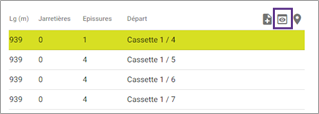

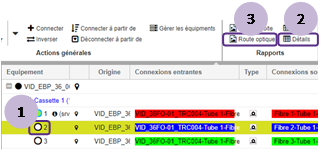

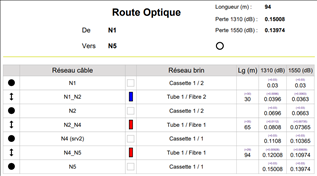

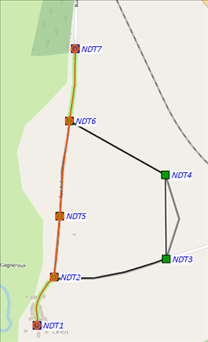

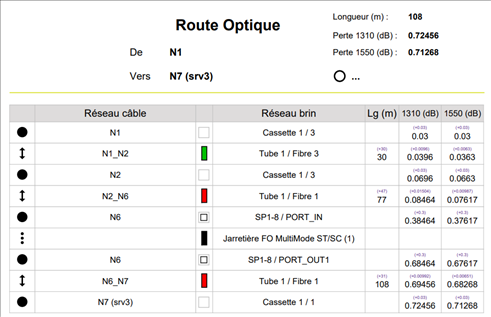

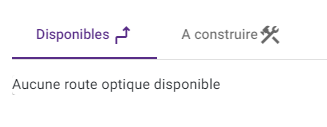

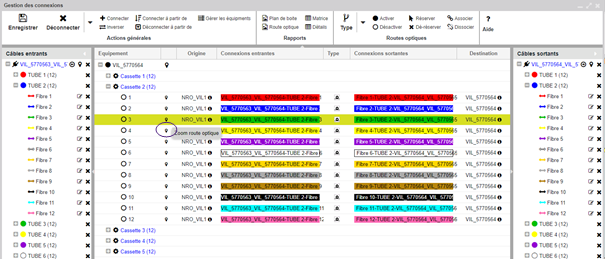

Rapport de route optique

Oval: 1

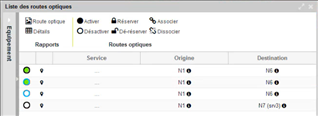

Sélectionner un composant de l’équipement et cliquer sur la petite flèche à droite de l’équipement.

Oval: 2

Cliquer sur le bouton « Route optique ». Une nouvelle fenêtre de l’explorateur internet s’affiche et la route optique apparait. Elle est téléchargeable en pdf :

Description: Une image contenant texte, capture d’écran, nombre, Police

Description générée automatiquement

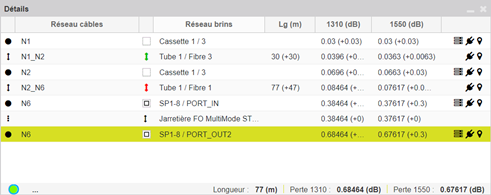

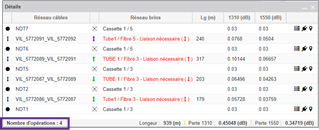

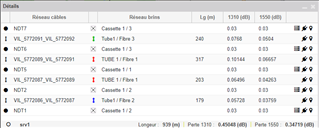

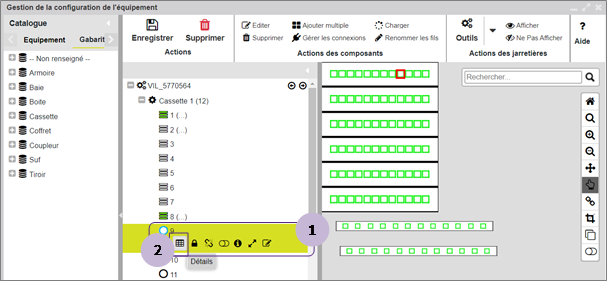

Détail de route optique

Oval: 1

Sélectionner un composant de l’équipement  et cliquer sur la petite flèche à droite de l’équipement.

Oval: 2

Cliquer sur le bouton « Détails ». Une fenêtre s’affiche contenant les détails de la route optique passant par le connecteur sélectionné :

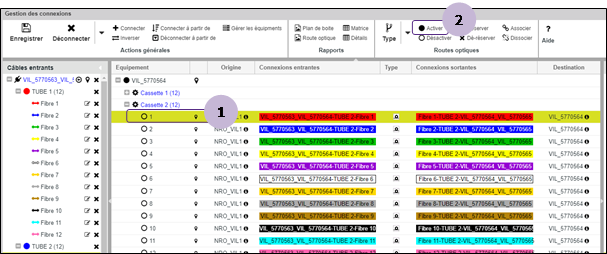

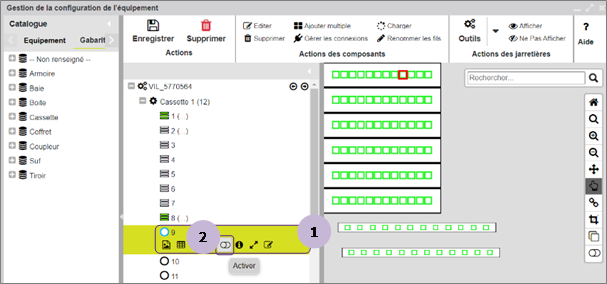

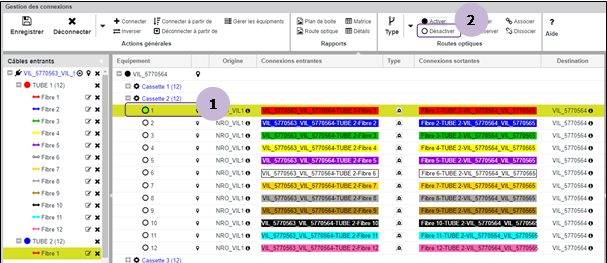

Activer

Oval: 1

Sélectionner un composant de l’équipement  et cliquer sur la petite flèche à droite de l’équipement.

Oval: 2

Cliquer sur le bouton « Activer ». L’intérieur du cercle deviendra vert.

Désactiver

Oval: 1

Sélectionner un composant de l’équipement  et cliquer sur la petite flèche à droite de l’équipement.

Oval: 2

Cliquer sur le bouton « Désactiver ». L’intérieur du cercle deviendra blanc.

Réserver

Oval: 1

Sélectionner un composant de l’équipement  et cliquer sur la petite flèche à droite de l’équipement.

Oval: 2

Cliquer sur le bouton « Réserver ». Le contour du cercle deviendra bleu.

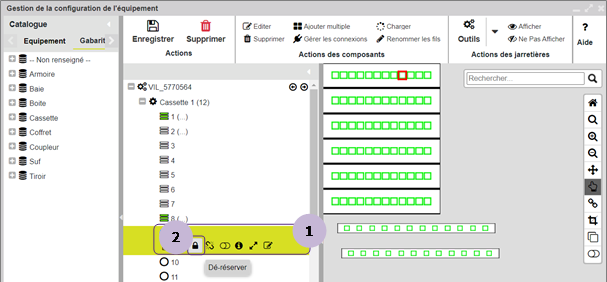

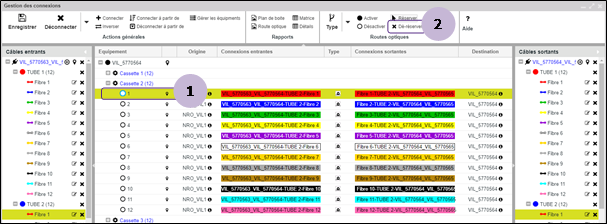

Déréserver

Oval: 1

Sélectionner un composant de l’équipement  et cliquer sur la petite flèche à droite de l’équipement.

Oval: 2

Cliquer sur le bouton « Déréserver ». Le contour du cercle deviendra noir.

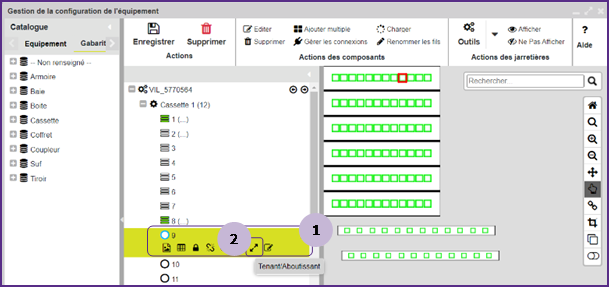

Tenant / Aboutissant

Oval: 1

Sélectionner un composant de l’équipement  et cliquer sur la petite flèche à droite de l’équipement.

Oval: 2

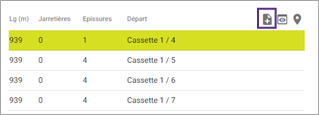

Cliquer sur le bouton « Tenant/Aboutissant ». Une fenêtre montrant les deux équipements des extrémités de la route associée à ce connecteur s’affiche :

Description: Une image contenant table

Description générée automatiquement

Dans cette fenêtre, 3 commandes sont indispensables :

Fiche : montre la fiche de l’équipement à l’extrémité de la route.

Gestion des connexions : ouverture de la gestion des connexions à l’extrémité de la route.

Gestion de la configuration de l’équipement : ouverture de la gestion des équipements à l’extrémité de la route.

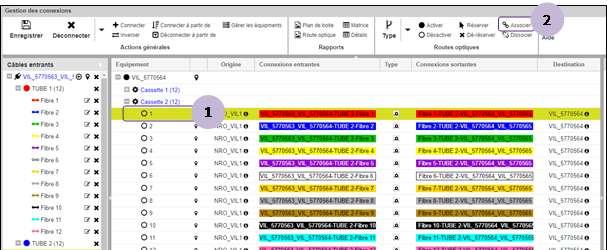

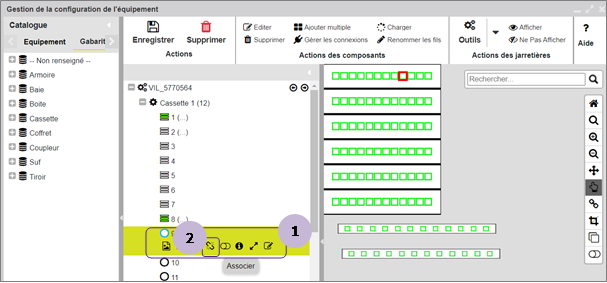

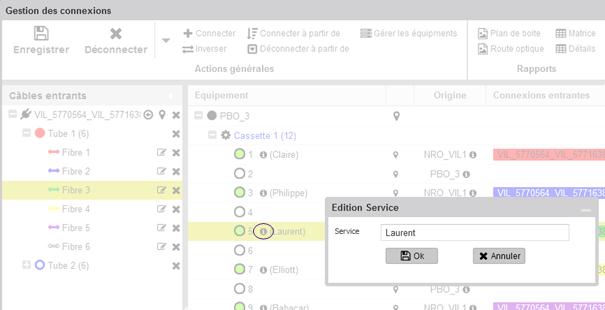

Associer

Oval: 1

Sélectionner un composant de l’équipement  et cliquer sur la petite flèche à droite de l’équipement.

Oval: 2

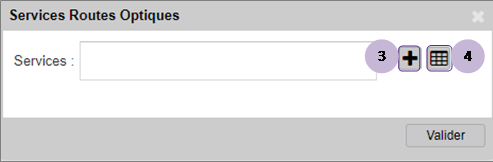

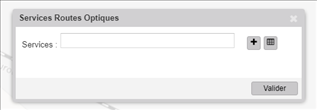

Cliquer sur le bouton « Associer ». Une fenêtre s’ouvre permettant :

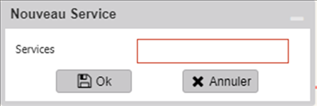

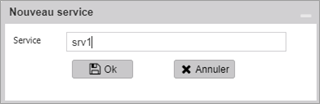

    soit de créer un nouveau service (+) ;

    soit de sélectionner un service existant (icône tableau).

Description: Une image contenant texte

Description générée automatiquement

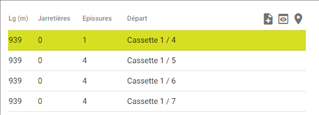

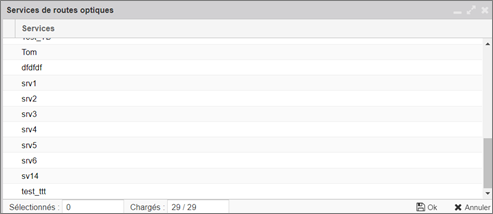

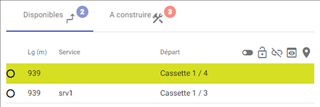

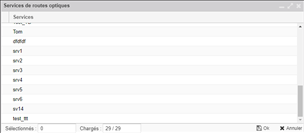

Cliquer sur le bouton « Tableau » pour ouvrir la liste des services existants, en sélectionner un et cliquer sur OK :

Description: Une image contenant texte, capture d’écran, nombre

Description générée automatiquement

Valider :

Description: Une image contenant texte, capture d’écran

Description générée automatiquement

L’équipement est maintenant associé au service choisi :

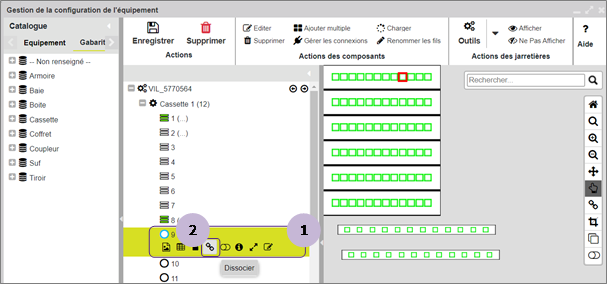

Dissocier

Oval: 1

Sélectionner un composant de l’équipement  et cliquer sur la petite flèche à droite de l’équipement.

Oval: 2

Cliquer sur le bouton « Dissocier ».

L’équipement est maintenant dissocié du service :

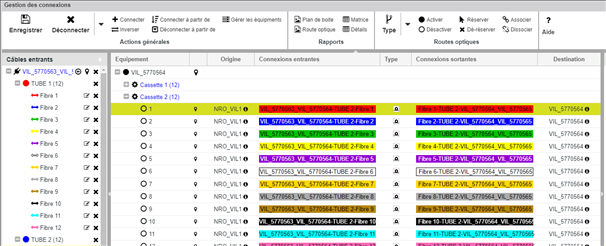

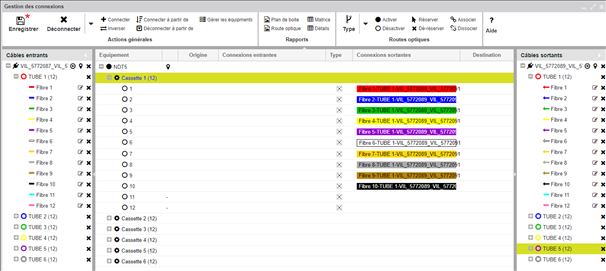

Descriptif général de l’interface

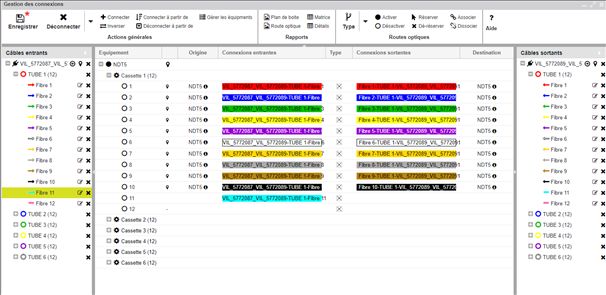

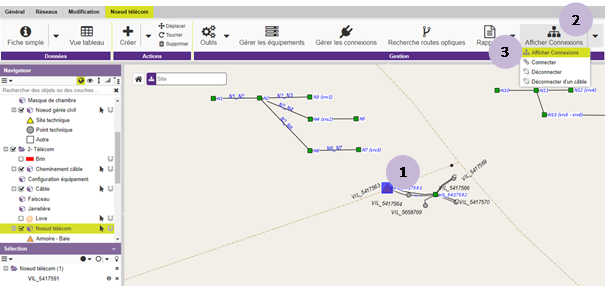

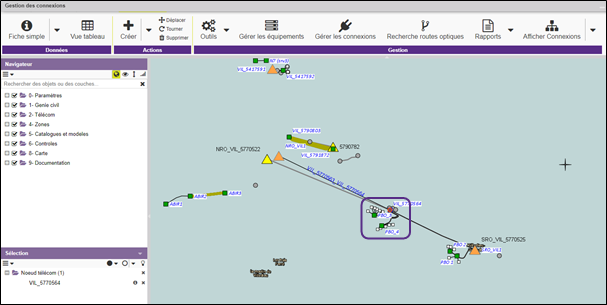

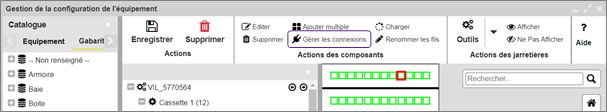

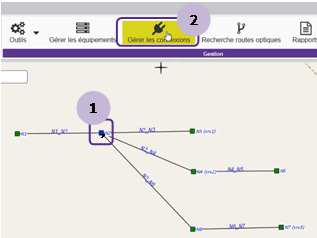

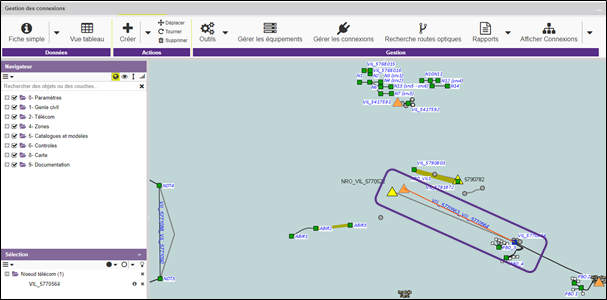

Pour consulter cette interface, cliquer sur « Gérer les connexions » dans l’onglet « Actions des composants » depuis la fenêtre de « Gestion de la configuration de l’équipement ».

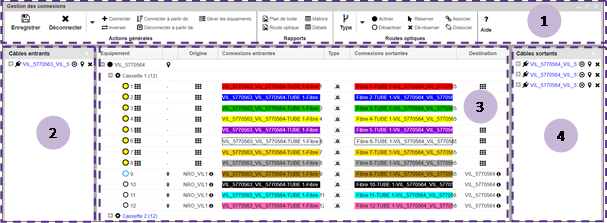

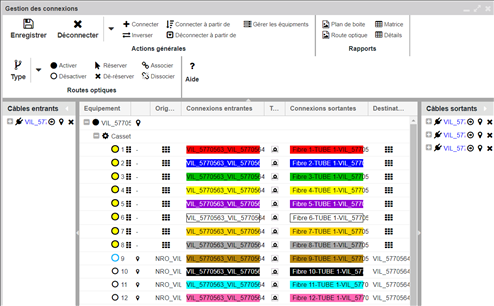

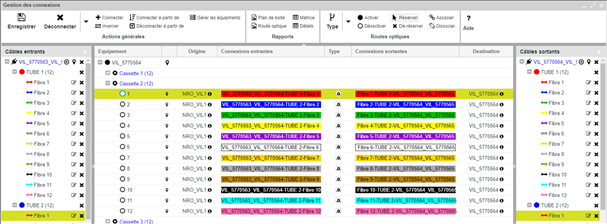

Interface Gestion des connexions

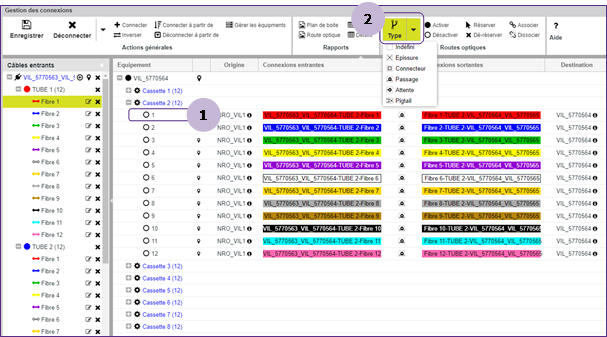

Barre des actions disponibles :

Oval: 1

Oval: a

Actions générales.

Oval: b

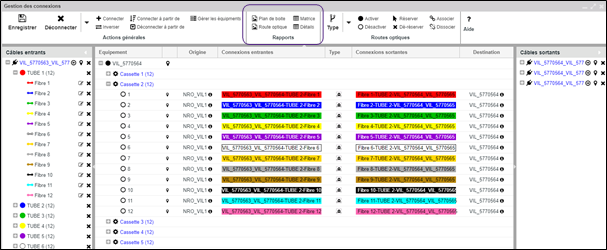

Rapports.

Oval: c

Routes optiques.

Oval: 2

Liste des câbles entrants.

Oval: 3

Descriptif/liste des équipements, leurs origines, leurs connexions entrantes, leurs types, leurs connexions sortantes et leurs destinations (voir figure 6).

Oval: 4

Liste des câbles sortants.

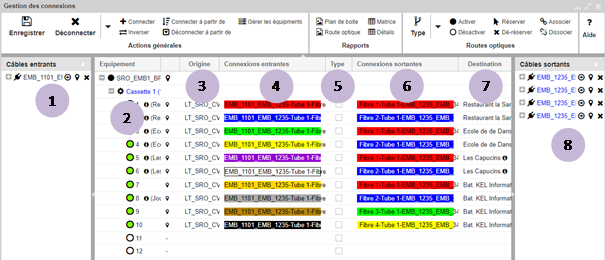

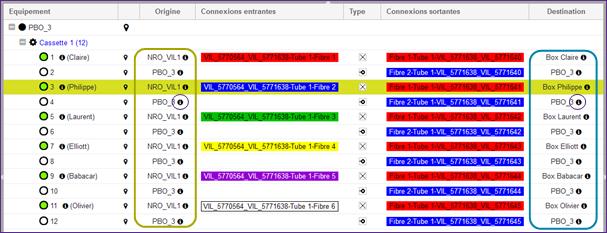

Détails descriptifs des équipements

La fenêtre de la gestion des connexions offre une vue globale sur un nœud télécom :

Oval: 1

Câbles entrants

Oval: 2

Équipement

Oval: 3

Origine

Oval: 4

Connexions entrantes

Oval: 5

Type

Oval: 6

Connexions sortantes

Oval: 7

Destination

Oval: 8

Câbles sortants

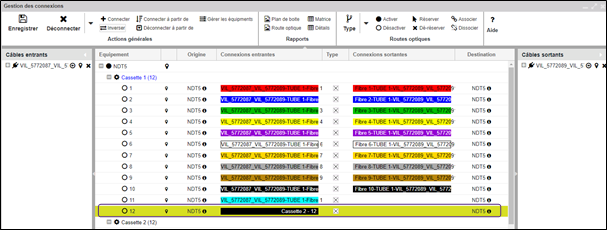

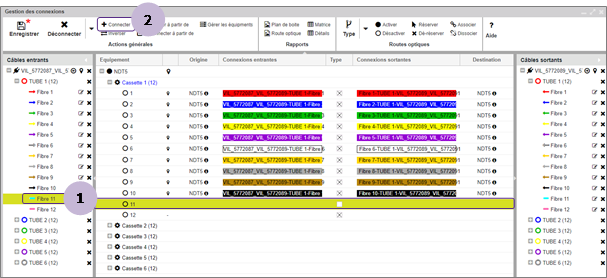

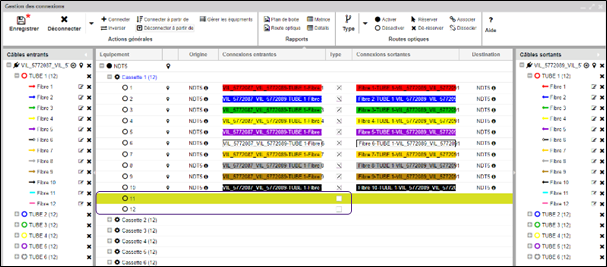

Actions de Connexion / Déconnexion

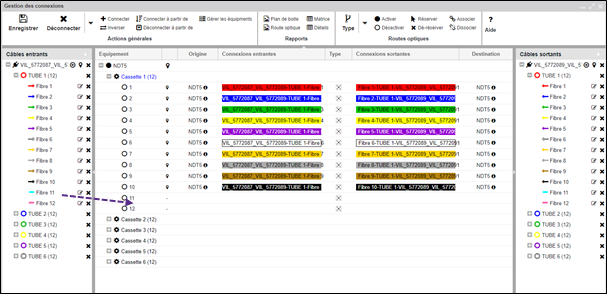

Glisser / Déposer

Le fait de glisser/déposer un câble entrant sur un équipement (cassette, tiroir…) permet de connecter ce dernier.

C’est également possible pour le câble sortant.

Il est possible de faire la même chose en faisant un glisser/déposer d’un ou plusieurs tubes ou d’une ou plusieurs fibres.

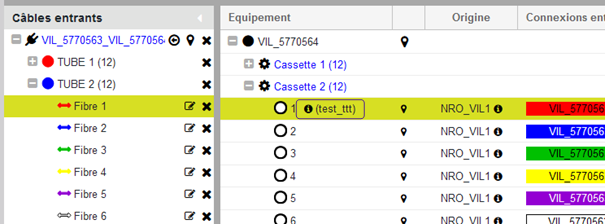

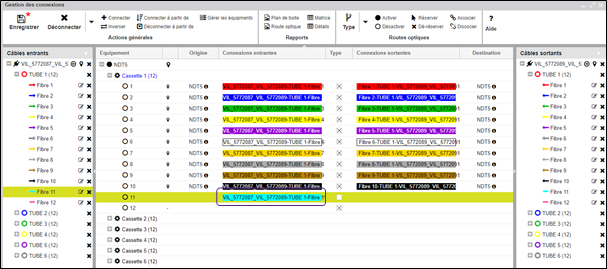

L’équipement est désormais connecté avec le câble déposé :

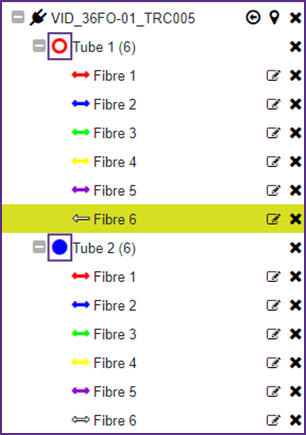

Les tubes ayant au moins une fibre non connectée ont un contour uniquement. Les tubes ayant toutes leurs fibres connectées ont un cercle entièrement rempli :

Les flèches sur les fibres indiquent leur état de connexion :

    Aucune flèche : la fibre n’est pas connectée ;

    Une flèche : la fibre est connectée du côté de la flèche ;

    Deux flèches : la fibre est connectée des deux côtés.

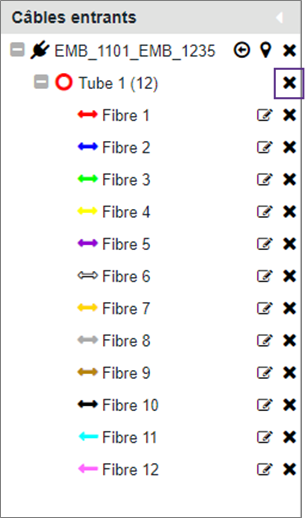

Déconnecter un tube

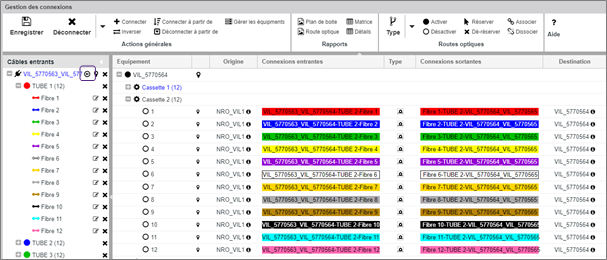

Pour déconnecter manuellement un tube, cliquer sur le bouton encadré en rouge :

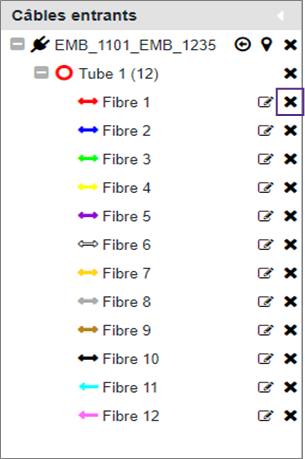

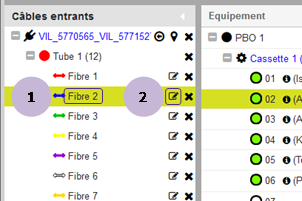

Déconnecter une fibre

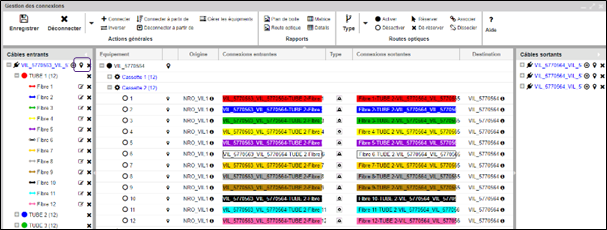

Pour déconnecter manuellement une fibre, cliquer sur le bouton encadré en rouge.

Actions générales

Enregistrer

La commande « Enregistrer » se trouve dans l’onglet des « Actions générales » :

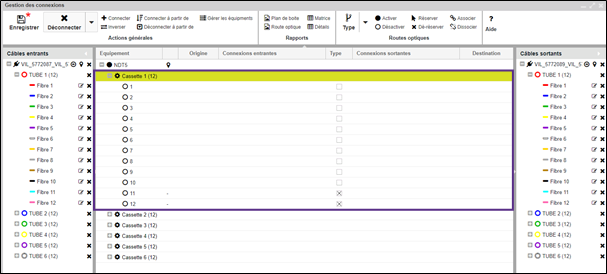

Déconnecter équipement

Oval: 1

Sélectionner un équipement.

Oval: 2

Aller à la flèche tout près de « Déconnecter ».

Oval: 3

Cliquer sur « Équipement(s) ».

L’équipement est désormais déconnecté :

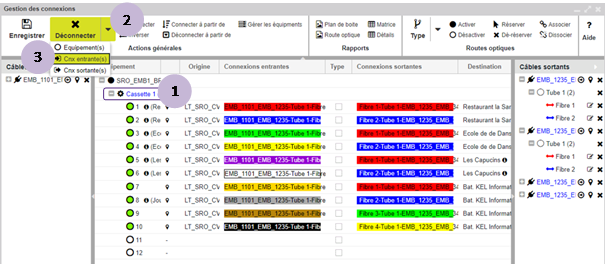

Déconnexion connexions entrantes

Oval: 1

Sélectionner un câble.

Oval: 2

Aller à la flèche tout près de « Déconnecter ».

Oval: 3

Cliquer sur « Cnx entrante(s) ».

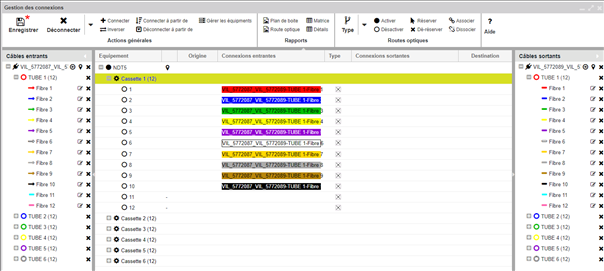

Les connexions du câble sélectionné sont désormais déconnectées :

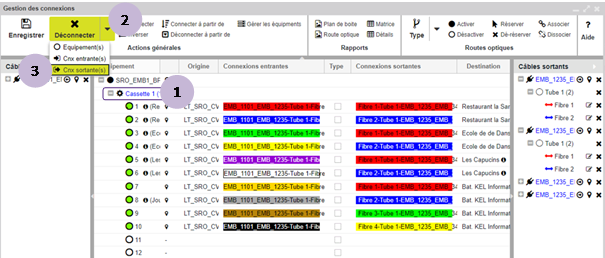

Déconnecter connexions sortantes

Oval: 1

Sélectionner un câble.

Oval: 2

Aller à la flèche tout près de « Déconnecter ».

Oval: 3

Cliquer sur « Cnx sortantes ».

Les connexions du câble sélectionné sont désormais déconnectées :

Description: Une image contenant table

Description générée automatiquement

Connecter

Oval: 1

Sélectionner une fibre (câble entrant ou sortant).

Oval: 2

Cliquer sur « Connecter ».

Il est possible de faire la même action sur un groupe de fibres, un groupe de tubes ou un câble entier.

La fibre est désormais connectée :

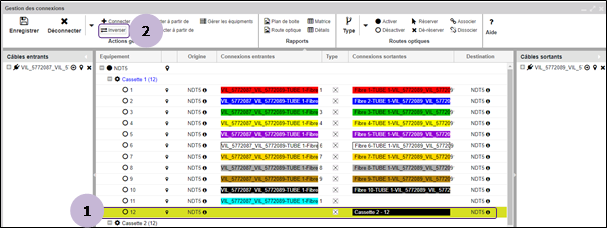

Inverser

Pour pouvoir appliquer cette commande, il est nécessaire que deux ports soient liés par une jarretière.

Oval: 1

Sélectionner un des deux ports.

Oval: 2

Aller à inverser.

La connexion est désormais inversée :

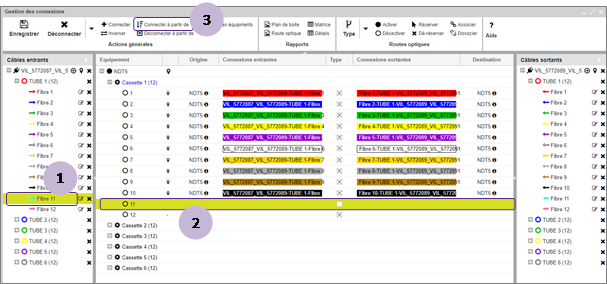

Connecter à partir de

Oval: 1

Sélectionner une fibre (câble entrant ou sortant).

Oval: 2

Sélectionner une fibre des câbles entrants.

Oval: 3

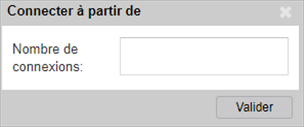

Cliquer sur « Connecter à partir de ». Renseigner le nombre de connexions (2 par exemple) :





Les deux fibres sont désormais connectées :

Déconnecter à partir de

Oval: 1

Sélectionner une fibre (câble entrant ou sortant).

Oval: 2

Sélectionner une fibre.

Oval: 3

Cliquer sur « Déconnecter à partir de ». Renseigner le nombre de déconnexions (2 par exemple) :

Les deux fibres sont désormais déconnectées :

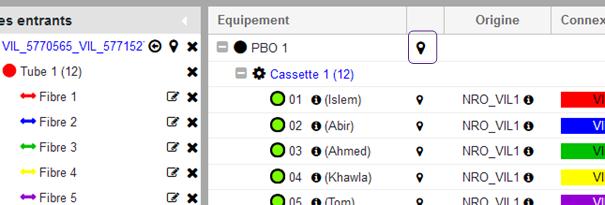

Actions de l’écran

Zoom route optique

Pour effectuer cette action, cliquer sur la commande entourée :

Pour pouvoir être localisée sur la carte, la fibre se met en surbrillance :

Affichage des données étendues

Pour afficher les données étendues des équipements, il suffit de cliquer sur la commande entourée.

Par défaut, seul le nom du service apparaît.

Les données étendues sont à paramétrer dans le Framework studio.

Informations sur les extrémités

Les extrémités sont les colonnes « Origine » et « Destination ».

Cliquer sur la commande entourée pour pouvoir consulter plus d’informations.

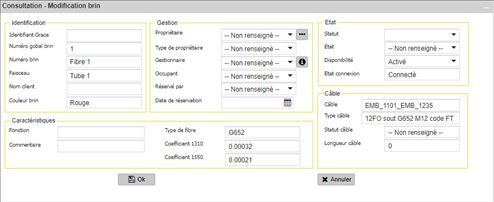

Éditer une fibre / paire

Oval: 1

Sélectionner une fibre des câbles entrants ou sortants.

Oval: 2

Cliquer sur la commande encadrée. Une fenêtre d’édition s’affiche. Renseigner les champs nécessaires :

Zoom nœud télécom

Aller à la commande encadrée :



Pour pouvoir le localiser sur la carte, le nœud apparait en surbrillance :

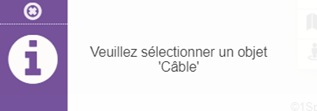

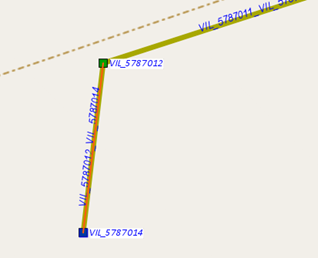

Zoom câble

Aller à la commande encadrée :

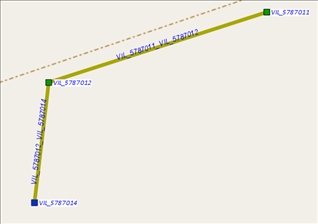

Pour pouvoir le localiser sur la carte, le câble apparait en surbrillance.

Déplacer vers extrémité câble

Pour se déplacer d’une extrémité à une autre, cliquer sur la commande encadrée :

Rapports

Aller à l’onglet « Rapports ».

Cliquer sur « Plan de boite ».

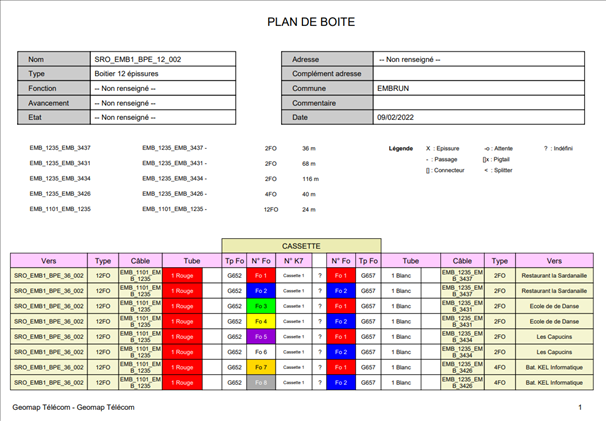

Plan de boite

Une nouvelle fenêtre dans le navigateur WEB s’affiche avec le rapport.

Le rapport présente l’état de la connexion du nœud avec les câbles entrants et sortants (les éventuelles jarretières sont listées en bas du rapport).

Route optique

Sélectionner le fils d’un équipement (une fibre).

Aller à l’onglet « Rapports ».

Cliquer sur « Route optique ».

Une nouvelle fenêtre s’affiche avec le rapport dans le navigateur WEB.

Le rapport présente un synoptique de la route optique sélectionnée.

Les équipements et les fibres/jarretières composant la route optique sont représentés de bout en bout.

Description: Une image contenant texte, capture d’écran, nombre, Police

Description générée automatiquement

Description: Une image contenant texte, capture d’écran, nombre, Police

Description générée automatiquement

Matrice

Sélectionner l’équipement (une fibre).

Aller à l’onglet « Rapports ».

Cliquer sur « Matrice ».

Le téléchargement d’un fichier EXCEL est lancé.

Ce rapport présente l’intégralité des routes optiques transitant par ce nœud.

Description: Une image contenant texte, capture d’écran, ligne, nombre

Description générée automatiquement

Détail de route optique

Sélectionner l’équipement (une fibre).

Aller à l’onglet « Rapports ».

Cliquer sur « Détails ».

Une nouvelle fenêtre qui contient tous les détails de la route optique s’affiche dans l’application.

A chaque étape, il est possible de lancer les écrans de gestion des équipements et des connexions.

Description: Une image contenant texte, capture d’écran, logiciel, Page web

Description générée automatiquement

Routes optiques

Type

Oval: 1

Sélectionner un équipement.

Oval: 2

Aller au groupe de boutons « Routes optiques » et cliquer sur « Type ». Choisir le bon type :

Description: Une image contenant texte, capture d’écran, Police, nombre

Description générée automatiquement

Activer

Oval: 1

Sélectionner un équipement désactivé (l’intérieur du cercle est blanc).

Oval: 2

Aller à l’onglet « Routes optiques » et sélectionner « Activer ».

Désormais l’équipement est activé (l’intérieur du cercle est devenu vert) :

Désactiver

Oval: 1

Sélectionner un équipement activé (l’intérieur du cercle est vert).

Oval: 2

Aller à l’onglet « Routes optiques » et sélectionner « Désactiver ».

Désormais l’équipement est désactivé (l’intérieur du cercle est devenu blanc) :

!       Une route optique ne peut pas être désactivée si un service lui a été associé.

Réserver

Oval: 1

Sélectionner un équipement déréservé (le contour du cercle est noir).

Oval: 2

Aller à l’onglet « Routes optiques » et sélectionner « Réserver ».

Désormais l’équipement est réservé (le contour du cercle est devenu bleu) :

Déréserver

Oval: 1

Sélectionner un équipement réservé (le contour du cercle est bleu).

Oval: 2

Aller à l’onglet « Routes optiques » et sélectionner « Déréserver ».

Désormais l’équipement est déréservé (le contour du cercle est devenu noir) :

!       Une route optique ne peut pas être déréservée si un service lui a été associé.

Associer

Oval: 1

Sélectionner un équipement connecté.

Oval: 2

Aller à l’onglet « Routes optiques » et sélectionner « Associer ». Une nouvelle fenêtre s’affiche, pour pouvoir affecter à quelle service l’association doit être :

Oval: 3

Cliquer sur « + » pour renseigner le service.

Description: Une image contenant texte, capture d’écran, Police, nombre

Description générée automatiquement

Oval: 4

Ou bien cliquer sur la grille pour choisir le service.

Description: Une image contenant texte, capture d’écran, nombre

Description générée automatiquement

Valider. Le nom du service apparait :

Dissocier

Oval: 1

Sélectionner un équipement associé.

Oval: 2

Aller à l’onglet « Routes optiques » et sélectionner « Dissocier ». Cliquer sur « Oui » :

Description: Une image contenant texte, capture d’écran, Police, conception

Description générée automatiquement

L’équipement est dissocié :

Utilisation

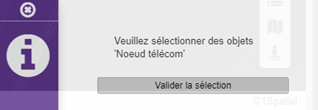

Sélectionner deux nœuds télécom provenant du même réseau, puis cliquer sur « Recherche routes optiques » dans l’onglet « Nœud télécom » :

Un encart s’ouvre sur la droite de la fenêtre.

Description: Une image contenant texte, capture d’écran, Rectangle, Police

Description générée automatiquement

Sur la partie haute de l’interface, on retrouve plusieurs paramètres de la recherche de route optique. De haut en bas et de gauche à droite :

    Le nombre maximum de routes à construire (champ obligatoire) ;

    La longueur maximale de la recherche de la route optique (champ obligatoire) ;

    Le taux d’occupation maximal (champ obligatoire) ;

    Le type de jarretière choisi pour la création de route optique.

Cliquer sur la loupe à droite du champ pour choisir le type de jarretière pour la création de la route optique.

La fenêtre change et laisse maintenant apparaitre la recherche de jarretière.

On a :

    Une flèche en haut à gauche pour revenir à la recherche de route optique.

    Un champ pour la recherche de jarretière.

    La liste des jarretières sous forme de tableau.

La recherche filtre les jarretières en fonction de leurs descriptions.

La liste est dynamique en fonction de la recherche au-dessus.

Cliquer sur la jarretière à sélectionner et valider avec le bouton en bas à droite.

La Jarretière sélectionnée s’affiche dans l’interface de recherche de route optique.

La partie basse de l’interface sert à afficher les retours de la recherche. Elle est vide par défaut tant qu’une recherche n’a pas été lancée.

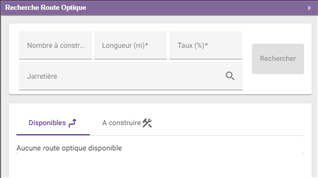

Pour lancer une recherche de routes optiques, remplir les champs :

    Nombre à construire ;

    Longueur (m) ;

    Taux (%).

Une fois la  recherche effectuée, les résultats s’affichent.

Il y a deux onglets :

    « Disponibles » : indique les routes qui existent déjà et qui sont libres ;

    « A construire » : indique les routes qui n’existent pas encore et qui peuvent être créées.

Les chiffres dans les cercles de couleurs indiquent les résultats de la recherche de routes optiques.

Onglet « Disponibles »



Dans l’onglet « Disponibles » nous avons, dans l’ordre :

Un indicateur d’état de la route (comme dans les interfaces des détails de route optique, si la route est activée ou non et si la route est réservée ou non).

La longueur de la route.

Le nom du service lié à la route, s’il existe.

Un bouton pour activer/désactiver la route optique.

Un bouton pour réserver/déréserver la route optique.

Un bouton pour lier la route optique à un service.

Un bouton pour afficher la fenêtre des détails de route optique.

Un bouton pour voir la route optique sélectionnée sur la carte

L’activation ou la désactivation vont faire changer l’indicateur de couleur (en 1 dans la capture précédente) ainsi que le bouton (vert dans ce cas).

La réservation ou la dé-réservation vont faire changer l’indicateur de couleur  (en 1 dans la capture précédente) ainsi que le bouton (bleu dans ce cas).

Pour associer un service à une route optique cliquer sur le bouton « Associer service ».

Une fenêtre de saisie s’affiche. Nous avons deux boutons sur la droite :

Ajout de nouveau service.

Recherche de service existant.

Pour ajouter un nouveau service, cliquer sur le bouton d’ajout de service.

Une fenêtre s’ouvre. Renseigner le nom du service.

Donner un nom au service puis cliquer sur OK. Le nom du service est associé à la route optique.

L’icône d’association de service a changée. Cliquer sur l’icône tout simplement pour dissocier le service.

Pour afficher le détail d’une route optique, sélectionner la route optique et cliquer sur le bouton d’affichage du détail des routes optiques.

Une fenêtre s’affiche.

L’interface affiche le détail des éléments de la route optique.

La route peut être composée :

    de liens (les flèches verticales) ;

    de nœuds (les ronds pleins) ;

    de jarretières (les trois points verticaux).

Les informations sur le service et l’activation/réservation ou non de la route sont affichées en bas à gauche de la fenêtre.



La fenêtre affiche en bas à droite les informations concernant la longueur de la route, sa perte 1310 et sa perte 1550.

Des actions sont disponibles pour chaque ligne dans le tableau (ou non en fonction de la route, du type d’élément) :

Gestion de la configuration de l’équipement.

Gestion des connexions.

Localisation sur la carte.

Onglet « A construire »



Dans l’onglet « A construire » nous avons, dans l’ordre :

La longueur de la route.

Le nombre de jarretières à créer.

Le nombre d’épissures à créer.

Une description du départ de la route.

Un bouton pour lancer la création de la route optique.

Un bouton pour afficher la fenêtre de détails de route optique virtuelle.

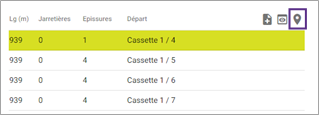

Un bouton pour voir la route optique sélectionnée sur la carte.

1.

Sélectionner une ligne et cliquer sur le bouton de création de route optique.



Une nouvelle ligne est apparue dans l’onglet des routes disponibles. Celle ligne n’apparaît plus dans la liste des routes à construire.

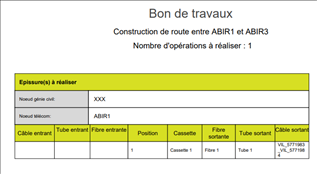

Un bon de travaux (format PDF) s’affiche dans un nouvel onglet pour la route demandée et la route n’apparait plus dans la fenêtre de recherche.

Sélectionner une ligne et cliquer sur le bouton d’affichage du détail des routes optiques virtuelles.

Une fenêtre s’affiche.

Dans cette interface, l’affichage du service et de l’état de la route a été remplacé par le nombre d’opérations nécessaires sur la route pour sa création.

Les éléments à créer sont indiqués en rouge et les flèches indiquent où les opérations sont nécessaires.

Une icône de chaineest indiquée si la création de jarretières est nécessaire.

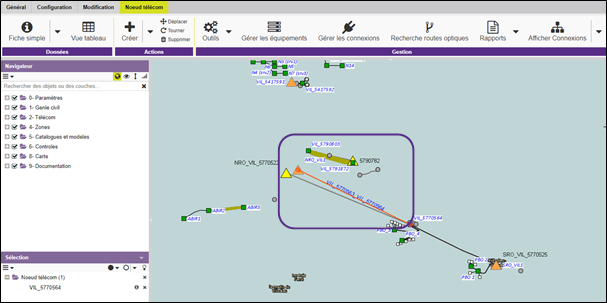

Pour visualiser la route optique, cliquer sur le bouton « Zoom route optique ».

La route optique apparaît en surbrillance sur la carte.

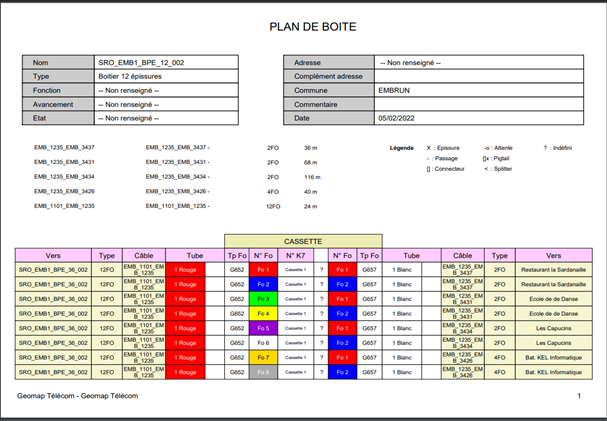

Plan de boite

Oval: 1

Sélectionner un nœud télécom et aller à l’interface de « Nœud télécom ».

Oval: 2

Dans l’onglet « Gestion », cliquer sur la flèche à droite de « Rapports ».

Oval: 3

Cliquer sur « Plan de boite ».

Une nouvelle fenêtre dans le navigateur WEB s’affiche avec le rapport.

Le rapport présente l’état de la connexion du nœud avec les câbles entrants et sortants (les éventuelles jarretières sont listées en bas du rapport).

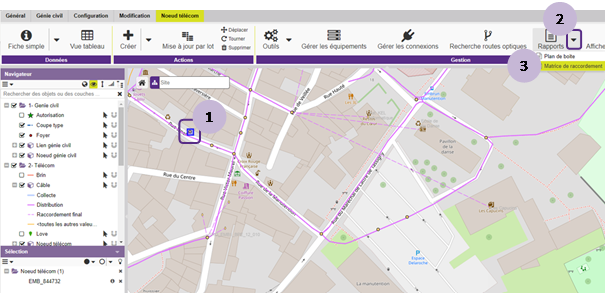

Matrice de raccordement

Oval: 1

Sélectionner un nœud télécom et aller à l’interface de « Nœud télécom ».

Oval: 2

Dans l’onglet « Gestion », cliquer sur la flèche à droite de « Rapports ».

Oval: 3

Cliquer sur « Matrice de raccordement ». Le téléchargement d’un fichier EXCEL est lancé. Ce rapport présente l’intégralité des routes optiques transitant par ce nœud :

Description: Une image contenant texte, capture d’écran, ligne, nombre

Description générée automatiquement

Rapport de route optique

Un rapport de route optique est la suite des fibres qui se connectent d’une extrémité à une autre, par exemple d’un centre de distribution à un abonné.



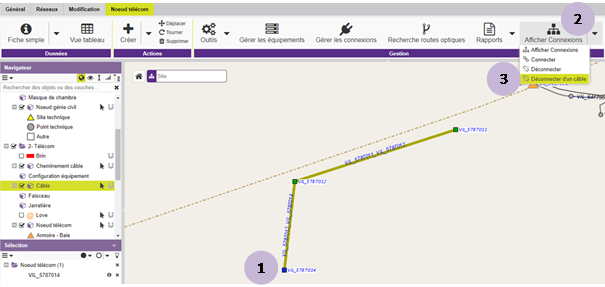

Oval: 1Sélectionner un nœud télécom.

Oval: 2Aller à l’interface de « Nœud télécom » et cliquer sur « Gérer les connexions ».

Cette boite de dialogue vous permet d’afficher toutes les routes passant par ce nœud.

Oval: 1 Sélectionner une fibre.

Oval: 2 Cliquer sur « Détails » pour avoir le détail de la route optique qui passe par le port depuis son début jusqu’à sa fin.

Oval: 3Cliquer sur « Route optique » pour générer le rapport simplifié de route optique au format pdf.

Description: Une image contenant texte, capture d’écran, logiciel, nombre

Description générée automatiquement

Dans le cas d’une route multiple, vous aurez une boite de dialogue intermédiaire.

Pour plus de détails sur le contenu des rapports, veuillez vous reporter aux chapitres 2.3.3.5 Actions d’exploitation et 2.3.4.5 Rapport dans la gestion des connexions.

Afficher et consulter les connexions

Afficher les connexions

Oval: 1

Sélectionner un nœud télécom et aller à l’interface de « Nœud télécom ».

Oval: 2

Dans l’onglet « Gestion », cliquer sur la flèche à droite de « Afficher Connexions ».

Oval: 3

Cliquer sur « Afficher Connexions ».

Les câbles connectés à ce nœud s’affichent en surbrillance :

Consulter les connexions

Fonctionnalité d’affichage des connexions pour pouvoir traiter des objets qui sont entre deux étages ou connectés entre deux étages. En effet, de par sa verticalité, l’objet existe mais on ne peut pas le voir sur la carte (néanmoins il a des attributs, on peut donc travailler dessus).

Une interface s’ouvre également sur le côté où l’objet principal est le nœud sélectionné. Cette interface montre à la fois les objets connectés et les objets inter étages connectés qui n’ont pas de géométrie mais qui existent, ce qui permet de les exploiter et de les suivre (accès aux fiches et commandes).

Pour plus détails consulter le Chapitre 2.4 du Guide 1Telecomms Web Socle – Guide Utilisateur.pdf.

Connecter

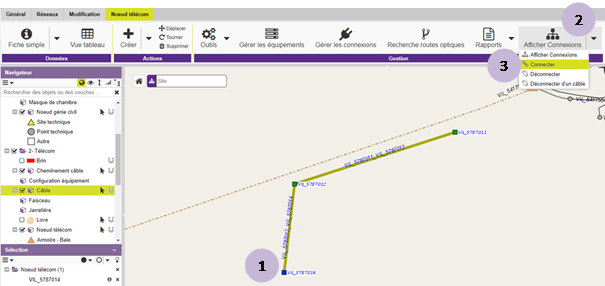

Oval: 1

Sélectionner un nœud télécom déconnecté et aller à l’interface de « Nœud télécom ».

Oval: 2

Dans l’onglet « Gestion », cliquer sur la flèche à droite de « Afficher Connexions ».

Oval: 3

Cliquer sur « Connecter » et sélectionner un tronçon :

Description: Une image contenant texte, capture d’écran, Police, Marque

Description générée automatiquement

Le nœud est désormais connecté :

Description: Une image contenant capture d’écran, ligne, diagramme, Tracé

Description générée automatiquement

Déconnecter

Oval: 1

Sélectionner un nœud télécom déconnecté et aller à l’interface de « Nœud télécom ».

Oval: 2

Dans l’onglet « Gestion », cliquer sur la flèche à droite de « Afficher Connexions ».

Oval: 3

Cliquer sur « Déconnecter ». Le nœud est désormais déconnecté :

Description: Une image contenant capture d’écran, ligne, diagramme, Tracé

Description générée automatiquement

Déconnecter d’un câble

Avec la fonction « Déconnecter », vous pouvez déconnecter un nœud de tous les câbles. Vous avez désormais la possibilité de déconnecter un nœud d’un câble donné :

    Déconnecte toutes les fibres et tous les ports connectés les uns aux autres ;

    Coupe la connexion du câble et du nœud.

Oval: 1

Sélectionner un nœud télécom déconnecté et aller à l’interface de « Nœud télécom ».

Oval: 2

Dans l’onglet « Gestion », cliquer sur la flèche à droite de « Afficher Connexions » pour afficher les connexions du nœud (en surbrillance orange).

Oval: 3

Cliquer sur « Déconnecter d’un câble » et Sélectionner le câble à déconnecter du nœud :

Oval: 4

Le nœud est désormais déconnecté du câble :
