Export vers SWMM

Cette fonctionnalité permet d’exporter des entités d’un réseau de distribution vers un fichier au format SWMM (.inp) en fonction d’une configuration prédéfinie.

!     L’utilisateur doit disposer des droits d’accès à la carte patrimoine Assainissement et d’export vers SWMM.

!     Les fichiers générés par l’outil d’export vers SWMM sont compatibles avec la version 5.2 de SWMM.

Pour exporter les données d’une zone de collecte au format SWMM, l’utilisateur :

Action

Résultat

Clique sur « Outils » du groupe « Géotraitement » de l’onglet « Analyse ».

La fenêtre de « Géotraitement » s’affiche.



Recherche « Exporter vers SWMM » dans la zone de recherche si l’outil n’est pas présent dans les favoris.

Clique sur le nom de l’outil pour l’ouvrir.

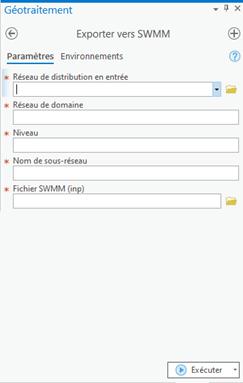

La fenêtre de « Export vers SWMM » s’affiche.

Renseigne les champs du formulaire.

Les champs à renseigner sont :

►     Réseau de distribution : le réseau technique pour lequel l’export sera effectué.

►     Réseau de domaine : le nom du réseau de domaine pour lequel l’export sera effectué.

►     Niveau : le nom du niveau (type de sous-réseau) pour lequel l’export sera effectué.

►     Nom du sous-réseaux : le nom du sous-réseau pour lequel l’export sera effectué.

►     Fichier SWMM (inp) : le nom du fichier de sortie au format SWMM.

 Lance l’exécution de l’export.



Le traitement d’export est exécuté.

Le résultat de l’export est indiqué à la fin du traitement (réussi ou échec).

!       L’export est réalisé à partir de la version associée à la carte courante (« sde.default » ou une version projet).

!       Pour une version projet, l’export d’un sous-réseau, avec ses modifications, fonctionne si le sous-réseau est défini dans la version « sde.default ».

Ouvre le fichier résultat dans SWMM.
