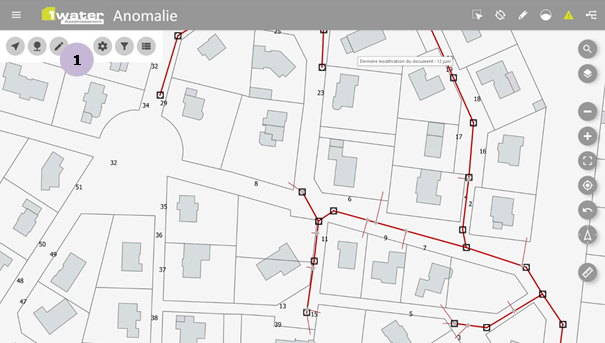

Active le mode création d’une anomalie sur un équipement par pointer dans la carte.

Active le mode création d’une anomalie « libre » sur un équipement qui n’est pas présent dans la carte.

Active le mode modification d’une anomalie par sélection dans la carte.

Active le filtre de sélection par attribut.

!       Le bouton de paramétrage (engrenage) apparait si la configuration contient des filtres.

Filtre la liste et la mise en évidence dans la carte des anomalies.

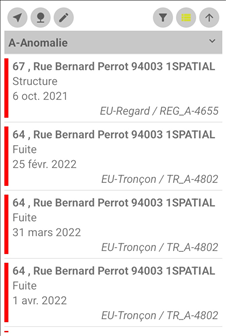

Affiche ou masque la liste des anomalies. Lorsque la liste est affichée, le bouton est mis en évidence.

Trie la liste des anomalies en fonction de critères.

 ou  : tri d’un critère.

La liste est triée de la date de constatation la plus récente à la plus ancienne ( affiché) ou inversement ( affiché).

Le bouton d’action de la liste est modifié en fonction du sens.

 : Active les options de filtre.

Affiche les options de filtre :

Définit les critères de filtre en exploitant les boutons, listes de valeurs, plages de date, pour afficher :

►    État ;

►    Constatée depuis le ;

►    Réparée depuis le ;

►    Type d’anomalie ;

►    Groupe d’ouvrage.

!       Le champ « Réparée depuis le » est visible que si l’état « Réparée » est sélectionné.

!       Pour les champs de type date, seules les anomalies dont la date (constatation ou réparation) est supérieure ou égale à la date indiquée seront prises en compte.

 : Applique les critères choisis.

La liste des anomalies se met à jour en fonction des critères de filtre choisis.

L’affichage des anomalies dans la carte se met à jour en fonction des critères de filtre choisis.

Le panneau de filtre se ferme.

 : Remet les critères par défaut.

Les critères de tri sont remis à la valeur par défaut, il faut ensuite les appliquer.

Appuyer dans une zone de l’écran en dehors du panneau.

Le panneau de filtre se ferme sans modification.

 : Appuie sur « Engrenage ».

Affiche une boite de dialogue avec la liste des options de sélection possibles :

Un interrupteur se trouve à côté du titre de la boite, il est en mode inactif. Dans ce cas, la sélection s’applique à tous les équipements éligibles du module « Anomalie ».

Appuyer en dehors de la boite de dialogue pour la fermer.

Sélectionne un filtre de sélection dans la liste.

La boite de dialogue se ferme et le bouton « Engrenage » est activé .

Si vous créez une ou plusieurs anomalies, le filtre de sélection s’applique en fonction de l’option choisie dans la boite de dialogue :

Si la sélection n’est pas en accord avec le filtre actif, le message ci-dessous s’affiche :

 : Appuie sur « Engrenage ».

Prend la couleur active si une des options est sélectionnée. La boite de dialogue s’ouvre et l’élément actif est entouré d’une couleur verte. L’interrupteur est alors en mode actif :

Appuyer en dehors de la boite de dialogue pour la fermer.

 : Appui long sur « Engrenage » sans filtre.

L’info bulle indique :

 : Appui long sur « Engrenage » avec un filtre actif.

L’info bulle indique : Filtre de sélection des équipements : « nom de l’option sélectionnée » :

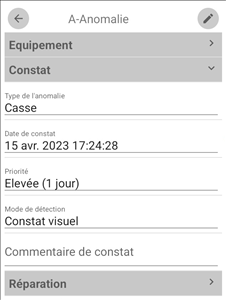

Figure 58 : Détail d’une anomalie assainissement suppression non autorisée

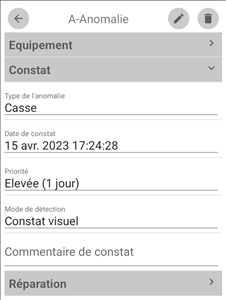

Figure 59 : Détail d’une anomalie assainissement suppression autorisée

Consulte les informations d’un groupe en cliquant sur le groupe.

Le groupe courant est déplié pour afficher les informations.

Le groupe précédent est replié. Un seul groupe peut être déplié.

 : Demande la modification de l’anomalie.

Le formulaire passe en mode modification.

 : Demande la suppression de l’anomalie et confirme dans la boîte de dialogue qui s’affiche.

Cette fonctionnalité est dépendante de certaines conditions. Voir la partie sur la suppression d’une anomalie.

Confirmer avec « OUI » la suppression de l’anomalie et revenir à la liste.

Un message de quelques secondes s’affiche en bas de l’écran.

Conserver l’anomalie avec « NON » et rester sur le formulaire.

 : Revient à la liste avec le bouton de retour.

Retour à la liste des anomalies.

!       La carte retrouve le même cadrage que celui de l’affichage de la liste précédente.

 : Active la commande de création d’une anomalie.

Le bouton est activé .

La fonctionnalité attend la sélection d’un ouvrage dans la carte.

Pointe l’ouvrage concerné dans la carte en même temps que la position de l’anomalie.

Si aucun ouvrage éligible n’est trouvé sous le point, un message temporaire est affiché.

 Si un seul ouvrage est trouvé, il est mis en évidence dans la carte et un symbole indique la position de l’anomalie.

Le panneau de gauche s’ouvre pour renseigner les informations relatives à l’anomalie.

!       Pendant l’édition des champs, la saisie d’un nouvel emplacement pour l’anomalie n’est pas disponible.

Si plusieurs ouvrages sont possibles, l’utilisateur doit préciser l’ouvrage concerné dans le panneau qui s’affiche.

Précise l’ouvrage concerné (facultatif)

Sélectionne l’ouvrage concerné par l’anomalie dans le panneau.

Par défaut, le premier ouvrage de la liste est sélectionné et mis en évidence dans la carte.

La sélection d’un autre ouvrage, dans la liste, retire la mise en évidence du précédent et met en évidence celui sélectionné dans la carte.

 : Valide l’ouvrage sélectionné.

L’ouvrage est sélectionné et le panneau s’ouvre sur le formulaire pour renseigner les informations relatives à l’anomalie.

 : Annule la sélection.

Retour à l‘étape précédente.

Pointe un nouvel ouvrage dans la carte.

Retour au principe de sélection avec soit un ouvrage unique et donc le formulaire soit une nouvelle liste.

Renseigne les champs du formulaire.

Le formulaire s’ouvre au niveau du groupe « Constat ».

Le champ « Date de constat » est prérempli automatiquement avec la date du jour.

!       Les champs dont le nom est suivi d’une étoile sont obligatoires.

Tous les champs du groupe « Constat » sont éditables. Appuyer sur un champ pour le renseigner. En fonction du type de champ, une liste, un calendrier ou le clavier est proposé pour le renseigner.

!     Certains champs dépendent d’autres champs.

L’anomalie sera créée à l’état « Détectée ».

Renseigne la réparation appuyant sur le groupe « Réparation » (facultatif).

Le groupe « Constat » se replie et le groupe « Réparation » se déplie.

Les champs de réparation s’affichent dès qu’une date de réparation est indiquée.

!       Les champs dont le nom est suivi d’une étoile sont obligatoires.

Tous les champs du groupe « Constat » sont éditables. Appuyer sur un champ pour le renseigner. En fonction du type de champ, une liste, un calendrier ou le clavier est proposé pour le renseigner.

!     Certains champs dépendent d’autres champs.

L’anomalie sera créée à l’état « Réparée ».

 : Valide la déclaration de l’anomalie.

L’anomalie est créée, à l’état « Détectée » ou « Réparée » en fonction des informations renseignées.

Le formulaire se ferme, le symbole de l’anomalie est affiché dans la carte, et un message s’affiche quelques secondes en bas de l’écran.

!     Si des champs obligatoires ne sont pas renseignés, ils sont indiqués en rouge et le formulaire reste affiché. Le premier groupe avec un champ en erreur est déplié.

Un message s’affiche quelques secondes en bas de l’écran.

Gestion des pièces jointes (facultatif)

 : Demande l’ajout d’une pièce jointe.

Une nouvelle barre de boutons s’affiche pour préciser le type de pièce jointe à ajouter.

Les pièces jointes associées aux anomalies sont regroupées dans un groupe « Pièces jointes » du formulaire. Ce groupe est présent uniquement si au moins une pièce jointe est associée à l’anomalie.

Chaque pièce jointe est représentée dans le formulaire par une vignette, qui représente ou symbolise le document, et par son nom.

 : Ajoute une pièce jointe de type photographie.

Le mode appareil photo s’active sur la tablette.

!       Des autorisations, indépendantes de 1Water, concernant l’utilisation de l’application « Photo » peuvent être demandées.

À la suite de la prise de la photo, une boîte de dialogue pour saisir le nom de la pièce jointe s’affiche.

Le champ est prérempli avec un nom généré automatiquement.

Modifier éventuellement le nom et valider l’ajout de la photo.

La photo est ajoutée dans le groupe « Pièces jointes » du formulaire. Le groupe « Pièce jointes » est automatiquement créé si c’est la première pièce jointe associée.

 : Ajoute une pièce jointe de type enregistrement audio.

L’enregistreur vocal de la tablette est automatiquement ouvert.

Enregistrer votre message.

!       Des autorisations, indépendantes de 1Water, concernant l’utilisation de l’application « Enregistreur vocal » peuvent être demandées.

Appuyer sur « OK » de l’enregistreur vocal pour afficher une boîte de dialogue de saisie du nom de la pièce jointe.

Le champ est prérempli avec un nom généré automatiquement.

Modifier éventuellement le nom et valider l’ajout du message vocal.

Le message est ajouté dans le groupe « Pièces jointes » du formulaire. Le groupe « Pièces jointes » est automatiquement créé si c’est la première pièce jointe associée.

 : Ajoute une pièce jointe à partir d’un document présent sur la tablette.

Accéder aux documents présents sur la tablette.

!       Des autorisations, indépendantes de 1Water, concernant l’utilisation de l’application « Explorateur de fichiers » peuvent être demandées.

Sélectionner le document à associer.

Une boîte de dialogue pour saisir le nom de la pièce jointe s’affiche.

Le champ est prérempli avec le nom du document sélectionné.

Modifier éventuellement le nom et valider l’ajout du document.

Le document est ajouté dans le groupe « Pièces jointes » du formulaire. Le groupe « Pièces jointes » est automatiquement créé si c’est la première pièce jointe associée.

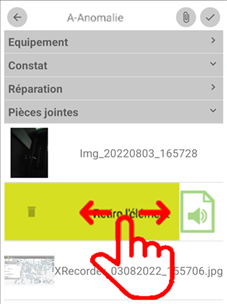

Retire une pièce jointe en balayant la ligne dans la liste du groupe « Pièces jointes » du formulaire.

La pièce jointe n’est plus associée à l’anomalie.

!       Le groupe « Pièces jointes » est retiré du formulaire s’il n’y a plus de pièce jointe associée.

L’utilisateur a la possibilité de l’interrompre la suppression en touchant le bouton « Annuler » dans la fenêtre qui s’affiche en bas de l’écran.

Retire toutes les pièces jointes en balayant le groupe « Pièces jointes » du formulaire.

Toutes les pièces jointes sont dissociées de l’anomalie. Le groupe « Pièces jointes » est retiré du formulaire.

L’utilisateur a la possibilité de l’interrompre la suppression en touchant le bouton « Annuler » dans la fenêtre qui s’affiche en bas de l’écran.

 : Annule la déclaration de l’anomalie et confirme si des champs ont été renseignés dans la boîte de dialogue qui s’affiche.

Si l’utilisateur valide l’abandon, il revient à l’étape précédente et l’anomalie n’est pas créée.

Si l’utilisateur annule l’abandon, il reste sur le formulaire.

 : Active la commande de création d’une anomalie « libre ».

Le bouton est activé  et un bandeau s’affiche en bas de la carte.

La fonctionnalité attend la localisation de l’anomalie dans la carte.

La localisation peut être réalisée en utilisant la position GPS ou en point un emplacement dans la carte.

Utilise la position GPS en appuyant sur la bouton du bandeau.

La position GPS est affichée dans la carte.

!       La carte ne se centre pas sur la position GPS. Le point peut donc être en dehors de la zone affichée sur la tablette.

!       Si la localisation GPS n’est pas activée sur la tablette, un message de demande d’activation est affiché.

Si un emplacement était déjà indiqué (GPS ou par pointé), il est remplacé par la nouvelle position.

Dès qu’une position est indiquée dans la carte, une flèche apparait sur le bandeau « Emplacement de l’anomalie libre » en bas à droite.

Pointe dans la carte l’emplacement.

La carte affiche l’emplacement pointé.

Si un emplacement était déjà indiqué (GPS ou par pointé), il est remplacé par la nouvelle position.

Dès qu’une position est indiquée dans la carte, une flèche apparait sur le bandeau « Emplacement de l’anomalie libre » en bas à droite.

 Passe à l’étape suivante avec la flèche en bas à droite du bandeau « Emplacement de l’anomalie libre ».

L’emplacement est remplacé par une punaise dans la carte.

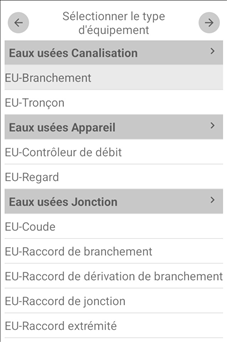

Une liste s’affiche pour sélectionner le type d’équipement concerné par l’anomalie.

!     Si le réseau de distribution est découpé en plusieurs domaines, le choix du domaine s’affiche avant le type d’équipement.

Seuls les types d’équipement, sur lesquels une anomalie peut être déclarée, sont proposés dans la liste.

 Sélectionne un type d’équipement, si nécessaire le domaine avant, puis valide la sélection.

Le formulaire s’ouvre pour déclarer l’anomalie et les listes sont dépendantes du type d’équipement sélectionné.

Poursuit la déclaration de l’anomalie comme pour une anomalie sur un équipement.

L’anomalie est créée à l’emplacement indiqué, pour un type d’équipement sélectionné mais elle n’est pas rattachée à un équipement de la base de données.

  Active la commande de modification d’une anomalie dans la barre de boutons.

Le bouton est activé .

La fonctionnalité attend la sélection d’une anomalie dans la carte.

Pointe une anomalie dans la carte.

Si aucune anomalie n’est sélectionnée, un message de quelques secondes s’affiche en bas de l’écran :

Si une anomalie est sélectionnée, le formulaire de modification s’affiche au niveau du panneau avec les champs renseignés et l’anomalie est mise en évidence dans la carte.

Si plusieurs anomalies sont possibles, l’utilisateur doit préciser quelle anomalie modifier.

Précise l’anomalie à modifier (facultatif)

Sélectionne l’anomalie à modifier dans le panneau.

Par défaut, la première anomalie de la liste est sélectionnée et mise en évidence dans la carte.

La sélection d’une autre anomalie, dans la liste, retire la mise en évidence de la précédente et met en évidence celle sélectionnée dans la carte.

  Valide l’anomalie sélectionnée.

L’anomalie est sélectionnée et le panneau s’ouvre sur le formulaire de modification associé à l’anomalie sélectionnée.

  Annule la sélection.

Retour à l‘étape précédente.

Remplit les champs du groupe « Réparation » pour réparer.

L’anomalie sera modifiée à l’état « Réparée ».

!       Les boutons d’action du formulaire sont présents en fonction des cas.

Remplit les champs du groupe « Constat » pour corriger ou compléter les informations.

L’anomalie est modifiée mais restera à l’état « Détectée ».

!       Les boutons d’action du formulaire sont présents en fonction des cas.

 Valide la déclaration de l’anomalie.

L’anomalie est modifiée, à l’état « Détectée » ou « Réparée » en fonction des informations renseignées.

Le formulaire se ferme, le symbole de l’anomalie est affiché dans la carte, et un message s’affiche quelques secondes en bas de l’écran.

!     Si des champs obligatoires ne sont pas renseignés, ils sont indiqués en rouge et le formulaire reste affiché. Le premier groupe avec un champ en erreur est déplié.

Un message s’affiche quelques secondes en bas de l’écran.

Gestion des pièces jointes (facultatif)

 Demande l’ajout d’une pièce jointe.

Le principe est le même que celui décrit dans la partie déclaration d’une anomalie.

Retire une ou plusieurs pièces jointes associées à l’anomalie.

Le principe est le même que celui décrit dans la partie déclaration d’une anomalie.

 Annule la modification de l’anomalie et confirme si des champs ont été modifiés dans la boîte de dialogue qui s’affiche.

Si l’utilisateur valide l’abandon, il revient à l’étape précédente et l’anomalie n’est pas modifiée.

Si l’utilisateur annule l’abandon, il reste sur le formulaire.

 Demande le repositionnement de l’anomalie

Le bouton de repositionnement est activé  et la fonctionnalité est en attente de la nouvelle position.

Pointe sur l’ouvrage couvrant la nouvelle position de l’anomalie dans la carte.

La nouvelle position est symbolisée par un marqueur dans la carte.

 Confirme la nouvelle implantation de l’anomalie.

L’anomalie est repositionnée et la fonctionnalité revient en mode sélection pour une modification.

 Annule le repositionnement de l’anomalie.

Une demande de confirmation est affichée.

Si l’annulation est refusée, le formulaire de modification reste affiché.

Si l’annulation est confirmée, la fonctionnalité revient en mode sélection pour une modification.

 Demande le déplacement sur un autre ouvrage de l’anomalie

Le bouton de déplacement est activé  et la fonctionnalité est en attente de la nouvelle position.

Pointe un nouvel ouvrage et en même temps la position de l’anomalie.

Si un seul ouvrage est trouvé sous le point, le formulaire de l’anomalie est affiché.

!       Si le seul ouvrage trouvé sous le point correspond à l’ouvrage courant, le message suivant est affiché.

Si plusieurs ouvrages sont trouvés sous le point, une liste est affichée pour désigner l’ouvrage concerné.

!       L’ouvrage courant n’est jamais proposé dans la liste.

Par défaut, le premier ouvrage de la liste est sélectionné et mis en évidence dans la carte.

La sélection d’un autre ouvrage, dans la liste, retire la mise en évidence du précédent et met en évidence celui sélectionné dans la carte.

  Valide l’ouvrage sélectionné (uniquement si choix dans la liste).

L’ouvrage est sélectionné et le panneau s’ouvre sur le formulaire pour renseigner les informations relatives à l’anomalie.

 Annule la sélection (uniquement si choix dans la liste).

Retour à l‘étape précédente.

Met à jour si nécessaire et valider le formulaire.

Si les caractéristiques de l’anomalie sont compatibles avec le nouvel ouvrage, les champs sont préremplis.

Si les caractéristiques de l’anomalie ne sont pas compatibles avec le nouvel ouvrage, les champs incompatibles sont vidés et doivent être complétés pour valider la modification.

Figure 60 : Suppression d’une
anomalie assainissement autorisée

Figure 61 : Suppression d’une
anomalie assainissement non autorisée

Action

Résultat

 Demande la suppression de l’anomalie et confirme dans la boîte de dialogue qui s’affiche.

Confirmer avec « OUI » la suppression de l’anomalie.

Un message de quelques secondes s’affiche en bas de l’écran.

Retourner à la sélection d’une anomalie dans la carte ou à la liste si plusieurs anomalies avaient été sélectionnées.

Conserver l’anomalie avec « NON » et rester sur le formulaire.
