arcOpole PRO GPV Guide Utilisateur
Pour toutes
les rubriques ponctuelles simples.
Pour créer un nouvel élément, sélectionner la
rubrique concernée puis cliquer sur le bouton
qui ouvre la fiche descriptive
de création. Par défaut, l'onglet sur la localisation est activé.

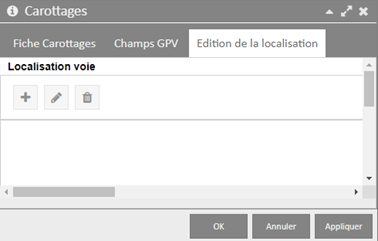

Figure 20 : Fiche descriptive de
création
|
|

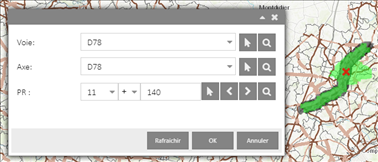

Ajouter une localisation :
! A chaque sélection de PLO, l'abscisse est automatiquement remise à

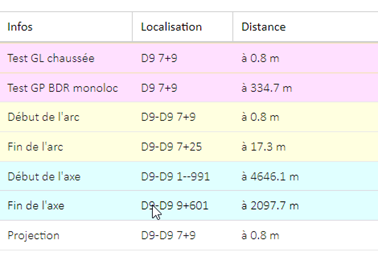

zéro. ► Si vous saisissez une abscisse en dehors des limites de la route, un message apparaît et l'abscisse et plo est remise à vide ► Si l’abscisse saisie correspond à une baïonnette, une nouvelle boîte de dialogue vous invite à choisir le début ou la fin de baïonnette. ► Si vous cliquez dans la carte pour la saisie et que vous appuyez simultanément sur ALT, une boite de dialogue s'affiche permettant de sélectionner les entités proches du point (arcs proches, axes référents, autres entités linéaires et ponctuelles affichées) :

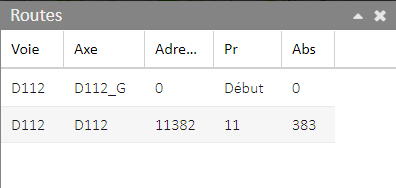

► Si lors d'un clic dans la carte pour la saisie, plusieurs axes référents sont trouvés, une boite de dialogue s'affiche permettant de sélectionner la bonne localisation souhaitée :
|
|
|

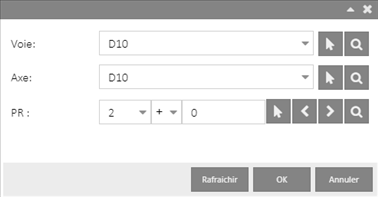

Éditer une localisation :
|
|
|
Supprimer une localisation. |

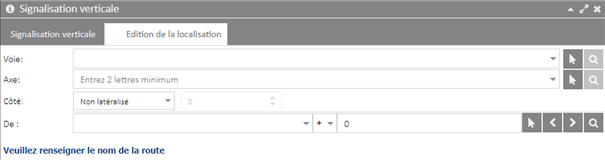

Dans ce cas, un champ « Côté » dans l’interface d’édition de
la localisation a été ajoutée permettant de préciser si l’information saisie
est latéralisée à « Droite », « Gauche » ou « Non
latéralisé » avec un deuxième champ pour préciser la distance de décalage
par rapport au centre de l’axe.

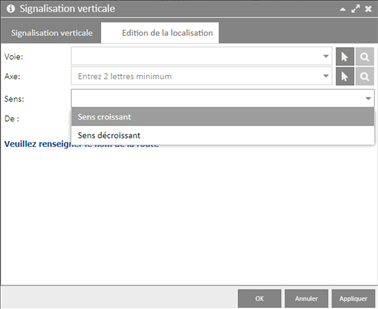

Dans ce
cas, un champ « Sens » dans l’interface d’édition de la localisation
a été ajoutée permettant de préciser si l’information saisie se trouve sur la
demi-chaussée correspondant au « Sens croissant » ou au « Sens
décroissant » de l’axe.

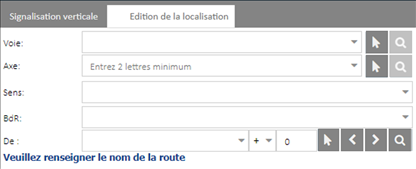

Dans ce cas, un champ « Sens » dans l’interface d’édition de
la localisation a été ajoutée permettant de préciser si l’information saisie se
trouve sur la demi-chaussée correspondant au « Sens croissant » ou au
« Sens décroissant » de l’axe ; ainsi qu’un deuxième champ
« BdR » correspondant au choix d’une voie de circulation (Par
exemple : BAU pour Bande d’Arrêt d’Urgence, TG pour un Tourne à Gauche, V1
pour la première voie de circulation…) sur le sens sélectionné.
