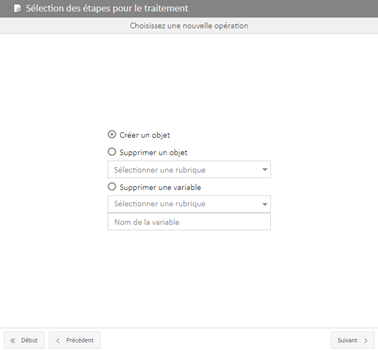

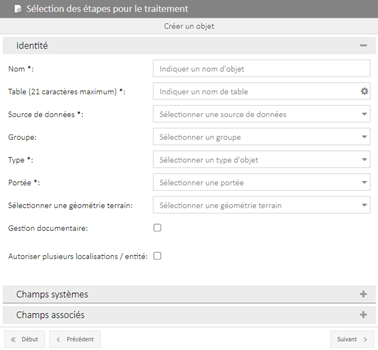

Une première partie concerne des informations générales sur l’objet à créer :

Nom :  Nom de l’objet

Table : Nom de la table en base de données.

 Le bouton permet de vous faire une proposition de nom de table en fonction du nom d’objet saisi précédemment. Le nom proposé tient compte des contraintes des bases de données : Oracle ou PostGreSQL.

Source de données : Une liste de choix présente les différentes connexions aux bases de données existants dans le dossier.

Groupe : Nom de l’objet de regroupement dans lequel l’objet créé sera mis.

Type : Choix du type d’objet à créer.

8 choix possibles :

►     Itinéraire

►     Point

►     Polyligne

►     Polygone

►     Rubrique ponctuelle

►     Rubrique Linéaire avec génération

►     Rubrique Linéaire avec superposition

►     Rubrique Linéaire sans superposition

Portée : Choix de la portée de la rubrique lorsque vous sélectionnez un objet de type Rubrique ….

4 choix possibles :

►     Bande de roulement

►     Chaussée

►     Extérieur

►     Sens de circulation

Latéralisation : Case à cocher permettant de préciser si la rubrique est latéralisée ou non.

Gestion documentaire : Case à cocher permettant de préciser si la rubrique doit être associée à une gestion documentaire.

Autoriser plusieurs localisations / entité :Il est possible de paramétrer une rubrique en mode multiaxes, c’est-à-dire que sa géométrie peut s’appuyer sur plusieurs axes.

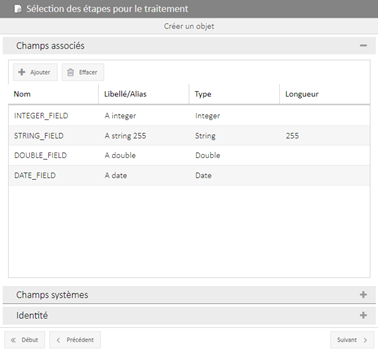

La deuxième partie permet de définir les champs à créer dans ce nouvel objet.

Mode opératoire :

►     Appuyer sur le bouton “Ajouter”. Une nouvelle ligne apparaît dans le tableau.

Il est alors possible de renseigner les 4 colonnes suivantes :

Nom : Nom du champ dans la table dans la base de données.

Des contrôles sont effectués pour que le nom tienne compte des contraintes des bases de données : Oracle ou PostGreSQL (pas de caractères spéciaux par exemple...)

Libellé/Alias : Nom de la variable d’objet.

Type : Type du champ créé en base de données.

4 choix possible :

-   Integer (Entier,

-   Double

-   Date

-   String

Longueur :

Dans le cas où le type est égal à “String”, on peut compléter avec une longueur.

►     Une fois que les champs sont définis, cliquer sur le bouton “Suivant”.

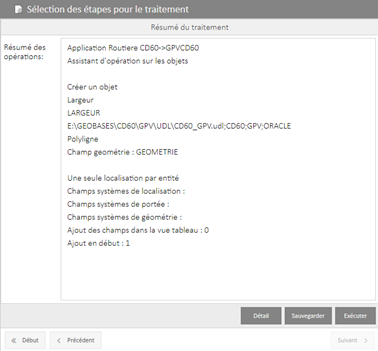

►     Appuyer sur le bouton « Exécuter ». A ce moment-là, les actions suivantes sont réalisées :

-   Création dans la base de données de(s) table(s).

-   Création de l’objet qui sera visible dans l’arborescence d’arcOpole Pro GPR Studio.

Il reste l’action manuelle suivante à gérer : ajouter la nouvelle couche dans le service de carte du dossier.

Pour cela, il est nécessaire de :

-   Ouvrir la carte *.mxd avec aArcGis DeskTop.

-   Ajouter la couche à la carte ouverte avec un nom correspondant au nom de l’objet créé.

-   Republier le service de carte.

Par défaut, le paramétrage de l’association Document, s’appuie sur un alias : DOCUMENT.

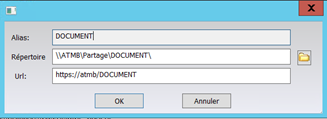

Par exemple :



Il est donc nécessaire qu’un alias DOCUMENT soit créé à partir d’arcOpole Pro GPR Studio.

Ensuite, il faut créer un sous-dossier dans le répertoire de l’alias ci-dessus, qui se nomme du nom de la table de gestion des documents (Nom de la table de l’objet concaténé avec _DOC soit dans l’exemple : TEST_GL_DOC).

!          ATTENTION : Il est possible de modifier le paramétrage complet d’accès aux documents depuis l’objet Document.

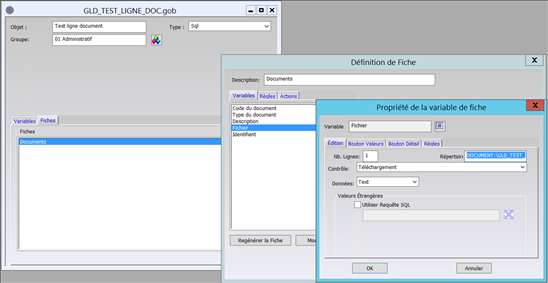

►     Depuis l’objet du Document, dans la fiche, dans la variable “Fichier”, venir modifier l’information du répertoire.
