Conversion de la grille de l’initiative en shp ou gdb

arcOpole PRO PCRS met à disposition un script qui permet la création d'une géodatabase ou de fichiers de formes représentant le quadrillage équivalent aux casés servant à extraire les données PCRS, ainsi que l’emprise.

Grâce à l’identifiant de l’initiative et aux paramètres de connexion à la base de données, il extrait, de la base de données, les informations nécessaires à utiliser, tel que la référence spatiale, les coordonnées du point d’origine de la grille, la hauteur et la largeur d’une cellule et la géométrie de l’emprise (afin de générer l’étendue).

Sur le serveur sur lequel est installé arcOpole PRO PCRS, le dossier :

« <Dossier d’installation>\outils\quadrillage »

Contient les fichiers suivants :

►     quadrillage.bat : fichier d’exécution du script.

►     quadrillage.py : script Python principal.

►     licence_arcpy_arcgiserver.bat : fichier d’exécution pour contourner les éventuels problèmes de licence ArcGIS Server.

Les prérequis sont :

►     Python 3.7 d’ArcGIS (doit contenir la librairie Arcpy).

►     la librairie psycopg2 doit être installée (python -m pip install psycopg2).

L’exécution du script se fait à partir du fichier « quadrillage.bat ».

►     Faire une copie de sauvegarde du fichier quadrillage.bat

►     Ouvrir ce fichier dans un éditeur de texte et vérifier ou modifier les paramètres surlignés en jaune :

@echo off

REM Pour une initiative PCRS, création dans un dossier output,

REM d'une géodatabase fichier contenant le quadrillage et l'emprise d'une initiative

REM ou de fichiers de formes contenant le quadrillage et l'emprise d'une initiative

REM Attention, le dossier output va être supprimé avant d'être recréé



REM Connexion à la base de donnée PCRS

REM entrer le "HOST" de la base de données :

set db_host=

REM entrer le "PORT" de la base de données :

set db_port=

REM entrer le "NOM" de la base de données (par défaut pcrs) (en minuscules) :

set db_name=pcrs

REM entrer le Nom du "Schéma" gestionnaire (pcrs par défaut) :

set db_schema=pcrs

REM entrer l'identifiant du propriétaire du schéma gestionnaire (par défaut pcrs) (en minuscules) :

set db_username=pcrs

REM entrer le "Mot de passe" du propriétaire du schéma gestionnaire :

set db_password=

REM entrer l'identifiant numérique de l'initiative

set initiative_id=



REM Dossier d'environnement python (commenter la ligne inutile)

REM Python d'ArcGIS Pro

set python_path=C:\Program Files\ArcGIS\Pro\bin\Python\envs\arcgispro-py3

REM Python d'ArcGIS Server

set python_path=C:\Program Files\ArcGIS\Server\framework\runtime\ArcGIS\bin\Python\envs\arcgispro-py3



REM format de sortie : gdb ou shp (géodatabase fichier ou fichier de formes)

set format=gdb

…

Par exemple pour les paramètres suivants :
Nom du serveur PostgreSQL	monserveurpostgre
Port de la base PostgreSQL	5432
Nom de la base PostgreSQL (en minuscules)	pcrs
Identifiant du propriétaire du schéma gestionnaire (en minuscules)	pcrs
Mot de passe	Monmotdepasse
Nom du schéma de l’initiative (en minuscules)	initiative1
Identifiant numérique de l’initiative	1
Format de sortie	gdb
Utilisation du python d’ArcGIS Server	Oui
Le fichier modifié devra être :
@echo off REM Pour une initiative PCRS, création dans un dossier output, REM d'une géodatabase fichier contenant le quadrillage et l'emprise d'une initiative REM ou de fichiers de formes contenant le quadrillage et l'emprise d'une initiative REM Attention, le dossier output va être supprimé avant d'être recréé   REM Connexion à la base de donnée PCRS REM entrer le "HOST" de la base de données : set db_host=monserveurpostgre REM entrer le "PORT" de la base de données : set db_port=5432 REM entrer le "NOM" de la base de données (par défaut pcrs) (en minuscules) : set db_name=pcrs REM entrer le Nom du "Schéma" gestionnaire (pcrs par défaut) : set db_schema=pcrs REM entrer l'identifiant du propriétaire du schéma gestionnaire (par défaut pcrs) (en minuscules) : set db_username=pcrs REM entrer le "Mot de passe" du propriétaire du schéma gestionnaire : set db_password=Monmotdepasse REM entrer l'identifiant numérique de l'initiative set initiative_id=1   REM Dossier d'environnement python (commenter la ligne inutile) REM Python d'ArcGIS Pro set python_path=C:\Program Files\ArcGIS\Pro\bin\Python\envs\arcgispro-py3 REM Python d'ArcGIS Server set python_path=C:\Program Files\ArcGIS\Server\framework\runtime\ArcGIS\bin\Python\envs\arcgispro-py3   REM format de sortie : gdb ou shp (géodatabase fichier ou fichier de formes) set format=gdb …

►     Exécuter le .bat pour réaliser l’export.

Un sous-dossier « output » va être créé, et dans ce sous-dossier :

►     soit une géodatabase quadrillage.gdb contenant une couche quadrillage et une couche emprise.

►     soit un fichier de formes quadrillage.shp et un fichier de forme emprise.shp.

!          Le dossier output va être supprimé avant d’être recréé (donc son éventuel contenu sera effacé).

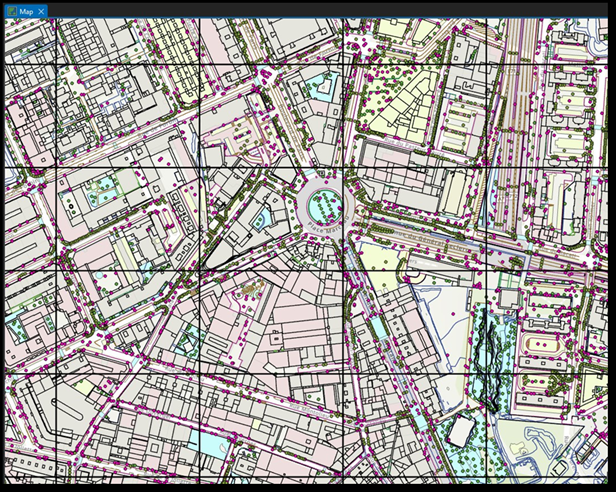

La couche quadrillage contient les attributs suivants :

►     abs : abscisse de la cellule (de 0 à N).

►     ord : ordonnée de la cellule (de 0 à N).

►     id_cell : identifiant de la cellule.

La couche emprise contient l’attribut :

►     id_emprise : identifiant de l’emprise.
