Depuis 2012,
la règlementation anti-endommagement (Décret DT-DICT) encadre les travaux
effectués à proximité des réseaux de transport et de distribution. Ces règles
visent à assurer la préservation des ouvrages, la continuité du service, la
sécurité des personnes et des biens et la protection de l'environnement.
Pour éviter
d'endommager les infrastructures des réseaux, le géoréférencement des ouvrages

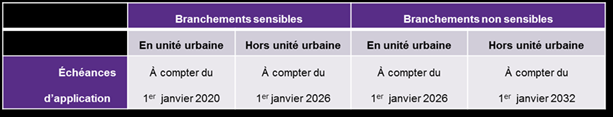

et des tronçons d’ouvrage doit être connu avec précision. Trois classes de
précision existent pour qualifier cette position. En fonction de la sensibilité
ou non du réseau concerné, l’amélioration de la précision du géoréférencement
des données SIG des exploitants s’échelonne entre 2020 et 2032.
Pour
permettre cette amélioration, les exploitants doivent appuyer leurs données sur
un fond de plan commun, de précision compatible avec la règlementation. Ce fond
de plan doit être mis à disposition par l’autorité publique locale compétente
(APLC) au plus tard le 1er janvier 2026. Il devient donc nécessaire de mettre
en place un fond topographique unique échangeable et mutualisable, le Plan du
Corps de Rue Simplifié ou PCRS. Il décrit à très grande échelle les limites
apparentes de la voirie et les affleurants.
Pour
définir un cadre technique garantissant l’établissement d’un fond de plan de de
qualité topographique, le Conseil National de l’Information Géolocalisée (CNIG)
a mis en place et validé, en septembre 2017, la deuxième version du standard
national dédié au PCRS. Ce standard d’échange permet l’interopérabilité des
Bases de Données (BD) existantes et des futurs travaux topographiques. Il est
un véritable socle commun à dominante soit vecteur, soit raster.
Le standard
PCRS v2 vectoriel est basé sur une modélisation simple des objets sans
représentation métier : Voirie, Bâti, Clôtures, Voies ferrées, Végétation,
Ouvrages d’Art, Affleurants, Points levés, Habillage.
La
composante Image du PCRS est constituée d’un socle d'orthophotoplans RVB hiver
d’une résolution de 5 cm / pixel et d’une précision planimétrique de 10 cm.
La
représentation spatiale est définie en planimétrie et, si possible, en
altimétrie.
En fonction
des besoins de leurs directions opérationnelles, les APLC peuvent être amenées
à élargir l’étendue de la restitution topographique vectorielle via un
Référentiel Topographique à Très Grande Échelle ou Plan de Corps de Rue
Complet.
Dans le
présent guide, le terme « Initiative » est employé à plusieurs reprises. Il
faut l’entendre au sens du standard CNIG PCRS v2 : "Une initiative du PCRS
constitue une zone dans laquelle différents acteurs se sont coordonnés pour
initier un PCRS. Cette classe pourra permettre d'alimenter l'observatoire du
PCRS."
Des
initiatives pourront être créées pour chaque Collectivité Territoriale (COTER)
d’un territoire départemental par exemple. En fonction de l'initiative, tel
utilisateur pourra ou non consulter le PCRS. Tel partenaire pourra ou non
extraire, mettre à jour et réinjecter des données.
Les
références spatiales de deux initiatives peuvent être différentes. En revanche,
la référence spatiale d’une même initiative doit être unique.
arcOpole
PRO PCRS ne constitue pas un SIG généraliste. Il s’agit bien d’une application
métier qui consolide la validité des données PCRS et sécurise les mises à jour
de la Base de Données PCRS.
Mais, et
c’est ce qui fait tout l’intérêt de notre solution, arcOpole PRO PCRS
s’articule autour de la plateforme ArcGIS. La plateforme ArcGIS, en tant que
socle SIG, va permettre à l’APLC d’exploiter la BD PCRS dans toute sa
dimension. Tous ses composants et toutes ses fonctionnalités vont étendre
l’utilisation des fonds topographiques vers un niveau professionnel et ainsi
satisfaire l’ensemble des partenaires consommateurs et/ou fournisseurs de
données PCRS.
Au-delà de
la thématique PCRS, l’APLC pourra bénéficier de toutes les possibilités
offertes par la plateforme ArcGIS pour gérer toutes les données géospatiales de
son territoire.
Au
demeurant, tous les besoins des APLC trouveront une réponse complète soit via
les outils de la plateforme ArcGIS, soit au travers d’arcOpole PRO PCRS :
|
Besoins APLC |
Plateforme
ArcGIS |
arcOpole
PRO PCRS |
|
Consultation des données / Interface cartographique |
Le portail ArcGIS Enterprise rassemble toutes les informations
géographiques et les partage dans l’ensemble de l’organisation de l’APLC. Il
vous permet ► Créer, enregistrer et
partager des scènes et cartes web. ► Créer et héberger des applications
cartographiques web. ► Rechercher du contenu SIG au
sein de l’organisation de l’APLC. ► Créer des groupes pour
partager des informations SIG avec des collègues. ► Partager des liens vers des
applications SIG. ► Partagez des paquetages de
cartes et de couches pour les utiliser dans ArcGIS Pro. Le portail ArcGIS Enterprise rend le SIG accessible aux utilisateurs
quelle que soit leur expérience. Les visionneuses géographiques sont étudiées
pour les utilisateurs de SIG débutants, tandis que les utilisateurs de SIG
confirmés peuvent se connecter au portail depuis ArcGIS Pro, les API pour les
développeurs et d’autres applications pour utiliser le contenu du portail
dans les processus d’analyse et de cartographie. |
L'ergonomie d'arcOpole PRO PCRS est volontairement très simple. Elle
présente deux interfaces : ► une interface Back Office
pour le rôle d’administrateur, ► une interface Front Office
pour les rôles de gestionnaires, partenaires et utilisateurs. L'application arcOpole PRO PCRS est accessible via la page d'accueil
du portail ArcGIS. La page d'accueil d'arcOpole PRO PCRS présente une carte constituée
d'une vue d'ensemble sur l'initiative. Cette fenêtre permet : ► de se déplacer, ► d’afficher les couches, ► d’effectuer des mesures, ► de rechercher des adresses
par la BAN, ►
de déclencher des extractions (export) en dessinant une zone autour
des rues concernées. |
|
Impression de données |
Gérée soit par le widget Impression, soit par la publication d’un
service d’impression avec des mises en page personnalisées depuis ArcGIS
Destop ou ArcGIS PRO. Possibilité de préparer et imprimer des cartes dans ArcGIS PRO. |
Pas de module d’impression. |
|
Exportation de données |
Exports simples possibles via les outils standards ArcGIS (pas de
gestion et de sécurisation des données) ; à utiliser pour d’autres
données SIG que celles du PCRS |
Définition de politique d’extraction : capacité pour tel profil
d’extraire des données de tel ou tel type (Raster, Vecteur, Mixte), de telle
ou telle classe, en lecture seule ou en mise à jour, de verrouillage et
d’établissement des délais de restitution. |
|
Contrôle de données |
Pas de module de contrôle métier. |
Dispositif de validation stricte et exhaustive des données sources :
vérification des schémas, domaines, géométrie, altimétrie. Rapport d’erreur et repérage graphique des erreurs. Interface pour le soumissionnaire de visualisation des erreurs. |
|
Intégration de données |
Pas d’intégration métier. |
Archivage de la BD avant mise à jour (retour à l’état initial
possible) Mise à jour de la BD par substitution validée par l’Administrateur si
données conformes lors de la phase de contrôle. |
|
Outil de suivi |
arcOpole Builder possède un module de suivi des connexions dans le
respect du RGPD (traçabilité des connexions sur les 90 derniers jours). |
Journalisation des tâches. Tableaux de bord dans l’interface Backoffice |
|
Module d'administration |
Configuration de l’accès au Portal, du magasin d’identifiants, des types d’utilisateur, des rôles, des privilèges, des groupes, des sauvegardes, des restaurations, des journaux, de la page d’accueil, de la bibliothèque, des cartes et fonds de carte, des descriptions des éléments, des services utilitaires, des impressions, … |
Interface Backoffice : L’administrateur y gère les initiatives, les modèles d’extraction et
des bons de commande. Il organise les rôles adossés aux profils utilisateurs Portal
d’ArcGIS. Il facilite aussi le suivi des travaux en cours. |
En fonction
de l’articulation précédente, l’APLC et l’ensemble de ses partenaires vont
pouvoir intégrer, gérer, valider, publier et afficher plusieurs types de
données :
|
Détails |
Plateforme ArcGIS |
arcOpole PRO PCRS |
|
Gestion des
données |
||
|
Données PCRS Vecteur |
Consultation des données de la BD PostgreSQL d'arcOpole PRO PCRS
(donc, validées par les administrateurs de l’APLC) directement dans toutes
les applications produites à partir de la plateforme ArcGIS en se connectant
à la BD via les outils standard d'ArcGIS. Possibilité de créer une carte ArcGIS PRO et de la publier en tant que
service de carte avec toutes les possibilités qu'offre la plateforme ESRI. Pour les flux WFS et Feature Service ESRI, il faut que les couches
soient enregistrées dans une géodatabase, Un script permettant la conversion
planifiée en GDB en lecture seule (pour garantir la validité des données) est
disponible ; à partir de la GDB convertie, il est alors possible de réaliser
la publication, via les outils de la plateforme, de Feature Service ESRI. |
Intégration initiale des données conformes CNIG PCRS v2 à structurer
par l’APLC avec assistance de 1Spatial Diffusion par extraction des données PCRS officielles de l’APLC pour
consultation simple ou mise à jour ; en cas de mise à jour, respect du
standard CNIG PCRS v2, soumission dans le validateur de l’application ;
verrouillage des extractions en cours ; intégration en BD après
certification. Formats pris en charge : GDB, GML, DWG
avec XData, DXF avec XData, SHP et GPKG. |
|
Données PCRS Raster |
Flux WMS distant possible, mais attention aux performances et à la
disponibilité du flux ou bien paquetage de tuiles chargé dans le Portal à
partir d’un jeu de données raster. Les images tuilées du PCRS Raster intégrées dans arcOpole PRO PCRS
pourront être publiées en tant que Map Image et WMS (testé et déjà utilisé). |
Intégration par images tuilées ; Flux WMS distant possible, mais
attention aux performances et à la disponibilité du flux. Le processus d’extraction de PCRS Raster à partir de flux (découpage
selon les casés) sera testé en 2025. Au demeurant, il est d’ores et déjà possible de mettre en place un
processus automatisé de régénération régulière (à chaque mise à jour du PCRS
Raster de votre territoire par une éventuelle plateforme régionale) d’un
paquetage de tuiles à partir du flux de cette plateforme. Cette régénération
devra être planifiée la nuit et les week-ends. Ce paquetage sera stocké sur
le serveur hébergeant la solution. À partir des images tuilées du PCRS Raster, les partenaires de l’APLC
pourront extraire des données Raster découpées selon les casés directement
dans arcOpole PRO PCRS. Des extractions mixtes Raster + Vecteur pourront
également être prévues dans les modèles d’extraction définis par
l’administrateur selon les profils des partenaires. Respect du
standard CNIG PCRS v2 (raster). |
|
Avancement de l’acquisition du PCRS |
Les zones d'avancement du PCRS, de déclaration de travaux, les
remontées d'anomalies hors processus fonctionnel d'arcOpole PRO PCRS et les
autres informations locales pourront être intégrées dans la BD SIG hors
arcOpole PRO PCRS. Ces données pourront être publiées et
insérées dans des cartes. Leurs mises à jour se feront directement dans
ArcGIS PRO. |
Non intégrées et non gérées |
|
Données propres aux partenaires |
Les plans de récolement en dwg/dxf/dgn pourront être chargés et
superposés aux données PCRS validées, chargées à partir de la BD d’arcOpole
PRO PCRS par flux, directement avec les outils de la plateforme. |
Non intégrées et non gérées |
|
Autres données SIG vecteurs ou rasters |
Les autres
données SIG pourront être intégrées et superposées aux données PCRS validées, chargées à partir de la BD
d’arcOpole PRO PCRS par flux, directement avec les outils de la plateforme. |
Non intégrées et non gérées |
|
Données LIDAR |
Outils ESRI de jeux de données LAS inclus dans la plateforme. Extension 3D Analyst à prévoir pour les MNT/MNE. Exploitation des vues immersives Cyclomédia via le widget Cyclomédia |
Non intégrées et non gérées |
|
Disponibilité des fonds de plan de la
plateforme ArcGIS |
||
|
|
Les fonds de carte ci-dessous sont mis à disposition des utilisateurs
pour toutes vos publications de cartes, vos impressions ou vos traitements de
données.
|
Il est possible d'utiliser les fonds de plan de la plateforme ArcGIS dans
arcOpole PRO PCRS. Un bouton vous permet de revenir au fonds de plan standard
(en général, PCRS Raster).
|
|
Catalogue de
contenus |
||
|
|
ESRI France vous propose le catalogue de contenus le plus complet pour
alimenter votre SIG, vos analyses et vos travaux.
|
Non intégrées et non gérées |
|
Données
Référentiels |
||
|
|
ArcGIS prend en charge les normes de services Web géospatiaux telles
que WMS, WFS, WMTS, WPS, WCS et CSW. Ces normes vous permettent de consommer
des flux dans un sens et de transférer des données sur le Web dans l’autre
sens afin que les utilisateurs puissent utiliser des clients Web simples pour
afficher des cartes, accéder et interroger des informations, exécuter des
analyses et télécharger des données. |
Tous les référentiels pourront être chargés
au format vecteur tuilé ; par exemple, la BD TOPO de l’IGN pourra
l’être après conversion en vecteur tuilé. |
