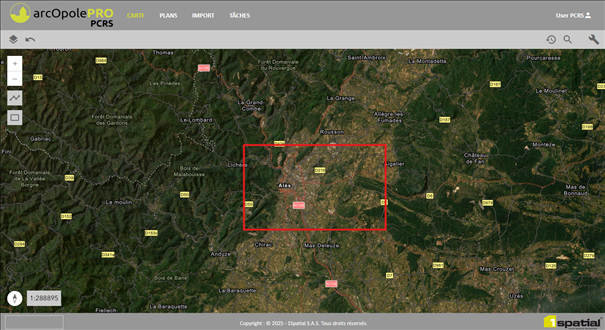

La page d'accueil d'arcOpole PRO PCRS présente une carte constituée d'une vue d'ensemble sur l'initiative.

Figure 1 : Menu Carte

	Deux boutons permettent à l’utilisateur de zoomer et dézoomer sur la carte. Il est également possible de réaliser ces actions avec la roulette de la souris Le déplacement sur la carte s’effectue en maintenant enfoncé le clic gauche de la souris. Gris foncé inactif, gris clair lorsqu’on passe dessus pour les actionner
	La rotation de la carte s’effectue en maintenant enfoncé le clic droit de la souris. Pour revenir plein Nord, cliquer une fois sur le bouton ci-contre (situé en bas à gauche de la carte). !          Gris foncé inactif, gris clair lorsqu’on passe dessus pour l’actionner. Un cadre indiquant l'échelle s’affiche également.

Deux boutons permettent à l’utilisateur de réaliser des mesures simples (linéaire ou surfacique).

Mesure linéaire	Mesure surfacique
Gris inactif, vert actif	Gris inactif, vert actif

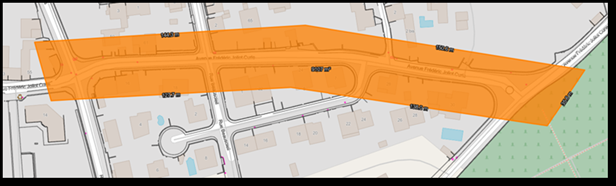

Cliquer sur les points le long du linéaire à mesurer : le cumul s’affiche dans la fenêtre de l’outil : Cliquer sur « Nouvelle mesure » pour mesurer un nouvelle distance linéaire.	Cliquer sur les points du polygone à mesurer en double-cliquant sur le dernier point pour arrêter la mesure : la superficie s’affiche dans la fenêtre de l’outil : Cliquer sur « Nouvelle mesure » pour mesurer un nouvelle superficie.
Pour arrêter l’outil, cliquer sur le bouton vert pour le désactiver (redevient gris).	Pour arrêter l’outil, cliquer sur le bouton vert pour le désactiver (redevient gris).

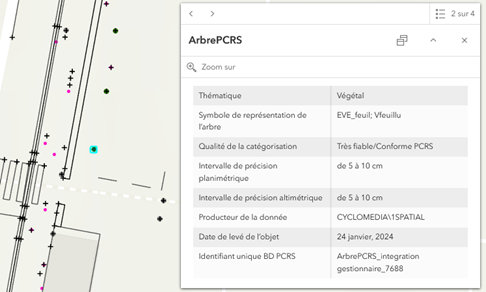

En cliquant sur un objet du PCRS directement à l’écran, une fenêtre détaillant les informations attributaires conformes au standard CNIG PCRS v2 s’affiche :

Se référer au standard CNIG PCRS v2 pour la définition des classes, attributs et liste des valeurs possibles : pages 40, 41, 44, 45, 46, 50, 51, 65, 71, 72, 77 et 79 à 83.

	Le bouton de gauche (pile de couches - gris inactif, vert activé) permet d’afficher la liste des couches du PCRS Vecteur ou des dalles du PCRS Raster et leur visibilité selon le seuil de zoom, légende de représentation des objets PCRS présents dans la carte et les fonds de carte disponibles (fonds de plan ESRI). Pour refermer la fenêtre, cliquer à nouveau sur le bouton de gauche. Le bouton de droite (flèche) permet de revenir au fond de plan par défaut (par exemple, OpenStreetMap).

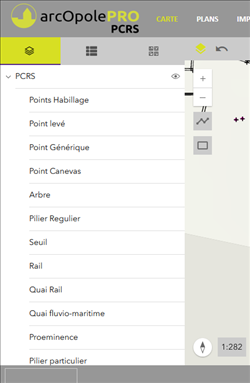

Liste des couches / visibilité du PCRS Vecteur		Liste des dalles / visibilité du PCRS Raster

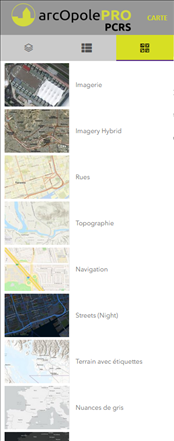

Légende		Fonds de carte

Pour activer la fonction Historique, cliquer sur l’horloge (gris inactif, vert activé). Pour le désactiver, cliquer à nouveau sur le même bouton.

Dessiner une zone autour de la zone dont on veut connaître l’historique des mises à jour. Double-cliquer pour finir la saisie.

Historique sur tous les calques

Historique sur un calque en particulier

La fenêtre d’Historique se ferme automatiquement après un clic n’importe où sur la carte. La fonction se désactive également.

	Pour activer la recherche par adresse du Géocoder ESRI, cliquer sur la loupe (gris inactif, vert activé), puis entrer les premiers mots de l’adresse, choisir dans la liste déroulante.
	La carte se localise sur la rue recherchée.
	Pour arrêter la recherche, cliquer sur la loupe verte pour la désactiver (redevient grise).

Pour activer le processus d’extraction des données vecteurs et ou raster, cliquer sur le bouton en forme de clé à molette (gris inactif, vert activé). Pour le désactiver, cliquer à nouveau sur le même bouton.

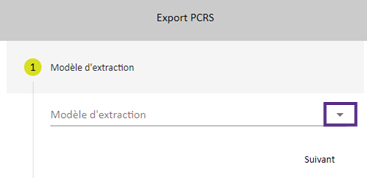

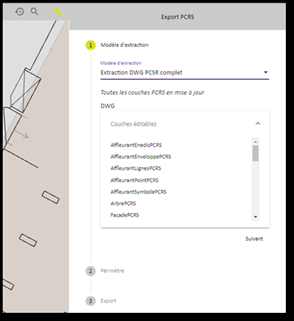

Le choix du modèle d’extraction s’opère via la liste accessible en cliquant sur la flèche ouvrant le menu déroulant dans la partie 1 « Modèle d’extraction » de la fenêtre d’Export PCRS :

Choisir le modèle selon les besoins, puis cliquer sur le bouton Suivant pour passer à l’étape suivante.

!          Lors du paramétrage de l’application et au fur et à mesure des besoins, l’Administrateur d’arcOpole PRO PCRS aura défini, dans l’interface Backoffice, différents modèles d’extraction en fonction des profils des parties prenantes : simples utilisateurs ou partenaires contributeurs. Ces modèles pourront permettre l’export des données PCRS :

►     Vecteurs seulement (formats existants GML, GDB, DWG avec XData , SHP, DXF avec XData et GPKG) :

-   en lecture seule : en tant que fond de plan dans les applications propres aux utilisateurs,

-   en mode mise à jour : les utilisateurs Partenaires doivent mettre à jour le fond topographique et soumettre le PCRS actualisé dans arcOpole PRO PCRS selon un calendrier défini dans ce processus.

►     Rasters seulement (format Tif/tfw) en lecture seule.

►     Mixtes : vecteurs + rasters (vecteurs en lecture seule ou en mise à jour, rasters en lecture seule).

Les modèles vont aussi définir les territoires accessibles, la ou les thématiques exportables.

!          Lors du paramétrage de l’application, l’Administrateur d’arcOpole PRO PCRS aura défini une grille découpant le territoire de l’initiative : en général, casés de 140 x 100 m.

!          Il n’est pas prévu l’extraction des données PCRS par import préalable d’un polygone externe. En revanche, pour des limites administratives précises et selon une régularité à fixer, un modèle d’export Gestionnaire peut permettre d’extraire les données sur ces emprises (accessible pour l’Administrateur uniquement dans l’interface Backoffice).

Après avoir cliqué sur la flèche verte dans la partie 2 « Périmètre », dessiner, directement sur la carte, la zone géographique que l’on souhaite extraire.

L’emprise ainsi dessinée va déclencher la sélection des casés l’englobant.

Cliquer sur le bouton Suivant pour passer à l’étape suivante.

!          En cas d’extraction en mode mise à jour, un verrou est posé et bloque la ou les cellules d’une éventuelle future extraction sur la même zone.

Si l’emprise d’extraction intersecte tout ou partie d’une emprise déjà exportée par un autre partenaire, un message d’erreur le signale à l’utilisateur :

L’extraction est alors impossible. Les casés seront libérés lorsque les données de l’autre partenaire auront été importées avec succès et validées par l’Administrateur.

Dans la partie 3 « Export », un libellé d’extraction est donné par défaut. L’utilisateur peut le modifier à sa guise.

	Choisir, en cliquant sur le bouton Calendrier, la date prévue pour la remise des mises à jour sur le périmètre extrait après levés sur le terrain.
	Cocher la case « J’accepte les conditions ». Cliquer sur le bouton Export.

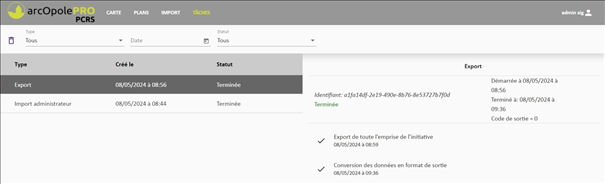

La vue bascule dans le menu « Tâches » de l’interface Frontoffice d’arcOpole PRO PCRS : l’extraction va s’opérer en tâche de fond. Toutes les tâches de préparation de l’extraction sont détaillées dans le menu « Tâches » :

Les tâches sont asynchrones : l’utilisateur peut poursuivre sa consultation ou effectuer d’autres extractions sur d’autres secteurs pendant que le processus d’extraction précédemment lancé tourne.
