1Network Manager Guide Utilisateur
Les actions
indiquées dans la suite de ce document, sauf indications contraires, sont
toutes enregistrées dans la pile d’opérations de l’interface et pourront donc
être annulées (Undo) ou refaites (Redo).
Une source
complémentaire correspond soit à une table soit à une couche.
Les sources
complémentaires sont utilisées pour la gestion des règles attributaires. Elles
peuvent être sélectionnées dans l’interface de paramétrage de script de la bibliothèque.
Le chemin d’accès conservé permet de copier la source complémentaire dans un
paquetage d’élément lors de l’application des modifications.
Dans le cas d’usage de données complémentaires
partagées dans la base cible (partage d’une même source de données par plusieurs
réseaux de distribution), celles-ci sont dupliquées dans chaque paquetage. Lors
de l’application du paquetage dans la base cible, il faut mettre jour les
scripts à l’aide de l’outil « Update Shared Source » au préalable.
Figure 5 : Présentation des sources
complémentaires
L’utilisateur :
|
Action |
Résultat |
|
|
Une boite de dialogue s’ouvre pour sélectionner la source
complémentaire :
La source choisie est ajoutée dans le tableau. |
Les
séquences définies dans cette partie, sont proposées dans la liste des
séquences au niveau des règles attributaires d’une source de l’onglet
« Patrimoine ».
Figure 6 : Présentation des séquences
L’utilisateur :
|
Action |
Résultat |
|
|
Une boite de dialogue s’ouvre pour saisir un nom de séquence.
La nouvelle séquence est ajoutée dans le tableau avec les valeurs par
défaut d’initialisation : ► Début = 1 ► Incrément = 1 ► Courant = 1 |
|
Modifie les valeurs associées à une séquence par édition directe dans le
tableau. |
La valeur de début, la valeur d’incrément et/ou la valeur courante de
la séquence sont modifiées. |
Les
catégories définies dans cette partie sont proposées dans la liste des catégories
au niveau des types d’élément de l’onglet « Patrimoine ».
! Les catégories « système » (Attribute Substitution, Subnetwork Controller et Subnetwork Tap) sont obligatoires et ne peuvent pas être supprimées.

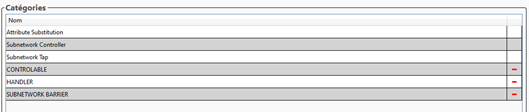

Figure 7 : Présentation des catégories
L’utilisateur :
|
Action |
Résultat |
|
|
Une boite de dialogue s’ouvre pour saisir un nom de catégorie.
La nouvelle catégorie est ajoutée dans le tableau. |
Les
attributs de réseau définis dans cette partie sont proposés comme choix au
niveau de la colonne « Attribut réseau » des sources de l’onglet
« Patrimoine ».
! La configuration peut être temporairement invalide le temps que l’utilisateur applique l’ensemble des modifications nécessaires. La vérification est réalisée, dans la fonction de validation, lors de la sauvegarde de la configuration ou dans son application sur un Asset Package.
Figure 8 : Présentation des attributs de réseau
L’utilisateur :
|
Action |
Résultat |
|
|
Une boite de dialogue s’ouvre pour définir un attribut de réseau.
La définition d’un attribut de réseau nécessite les informations
suivantes : ► Nom ; ► Type ; ► Domaine associé (facultatif). Le nouvel attribut du réseau est ajouté dans le tableau à la
validation de la boite. |
|
Modifie les valeurs associées à un attribut de réseau par édition
directe dans le tableau. |
Le type, l'obligation de définition et/ou le domaine de l’attribut de
réseau sont modifiés. |
Les
configurations de terminal définies dans cette partie sont proposées comme
choix au niveau des types d’élément de la sources « Appareil » de
l’onglet « Patrimoine ».
Figure 9 : Présentation de la liste
des configurations de terminaux
L’utilisateur :
|
Action |
Résultat |
|
|
Une boite de dialogue s’ouvre pour définir une configuration de
terminal.
La nouvelle configuration de terminal est ajoutée dans le tableau et
dans l’arborescence. L’élément est automatiquement sélectionné et la page de configuration
est affichée pour ce terminal. |
Les ports associés
à la configuration de terminal, définis dans cette partie, sont proposés comme
choix au niveau des types d’élément de la sources « Appareil » de
l’onglet « Patrimoine » pour la gestion des connectivités et des
associations.
Quand plus de deux ports sont définis, la
configuration permet de définir les chemins valides autorisant l’interconnexion
entre ces ports. L’appareil associé pourra alors définir le chemin courant
utilisé. Si plusieurs chemins sont définis, un chemin par défaut est défini
(utilisé par défaut lors de la création d’un appareil).

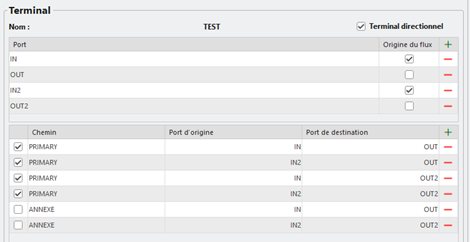

Figure 10 : Présentation d’une configuration de terminaux
L’utilisateur :
|
Action |
Résultat |
|
|
Le terminal est directionnel si la case est cochée. |
|
Gestion des ports |
|
|
|
Une nouvelle ligne est ajoutée
dans le tableau. Les valeurs suivantes de la
configuration sont à renseigner : ► Nom du port : saisie libre avec une valeur unique pour la configuration courante. ► Option origine du flux : uniquement pour une configuration de terminal directionnel. |
|
|
Suppression de la ligne dans le
tableau. ! La suppression peut être annulée par l’opération de Undo / Redo. |
|
Gestion des chemins |
|
|
|
Une nouvelle ligne est ajoutée
dans le tableau. Les valeurs suivantes de la
configuration sont à renseigner : ► Indication du chemin par défaut de la configuration (case à cocher) ; ► Nom du chemin : saisie libre avec plusieurs occurrences du même nom possibles si plusieurs relations entre deux ports sont possibles ; ► Sélection du port d’origine du chemin dans la liste ; ► Sélection du port de destination du chemin dans la liste. ! La définition d’un chemin est accessible uniquement si au moins 3 ports sont déclarés. |
|
|
Suppression de la ligne dans le tableau. ! Si le terminal possède plusieurs chemins et que la suppression porte sur le chemin défini par défaut, la définition de la valeur par défaut est modifiée. ! La suppression peut être annulée par l’opération de Undo / Redo. |
Les
domaines définis dans cette partie sont proposés comme choix au niveau de la
colonne « Domaine » des groupes d’élément de l’onglet
« Patrimoine ».
Deux types
de domaines sont possibles :
► Par valeurs codées : liste de
valeurs possibles à sélectionner ;
► Par plage de valeurs : restriction
de saisie entre une valeur minimale et une valeur maximale.

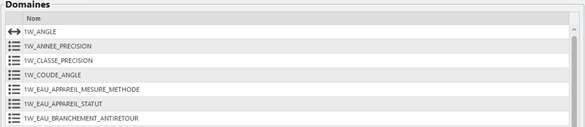

Figure 11 : Présentation d’une liste de domaine
L’utilisateur :
|
Action |
Résultat |
|
|
Une boite de dialogue s’ouvre pour définir un nom de domaine.
! Le nom de domaine doit être unique. Le nouveau domaine est ajouté dans le tableau et dans l’arborescence.
L’élément est automatiquement sélectionné et la page de configuration est
affichée pour ce domaine. |
|
|
Une boite de dialogue s’ouvre pour définir un nom de domaine.
! Le nom de domaine doit être unique. Toutes les autres propriétés sont copiées à partir du domaine copié. !
Cette
action est possible uniquement si un domaine a été préalablement copié. |

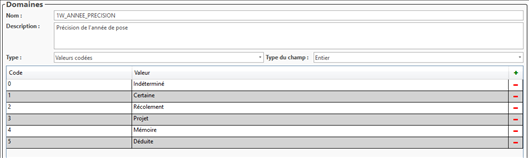

Figure 12 : Présentation d’un domaine de valeurs codées
L’utilisateur :
|
Action |
Résultat |
|
|
Une boite de dialogue s’ouvre pour définir un nom de domaine.
!
Le nom
de domaine doit être unique. Toutes les autres propriétés sont copiées à partir du domaine copié. !
Cette
action est possible uniquement si un domaine a été préalablement copié. |
|
Modification Modifie
les propriétés du domaine. |
Modification des propriétés : ► Description : texte en saisie libre ; ► Type de domaine : « Valeurs codées » ; ► Type du champ : liste déroulante avec « Entier » ou « Entier long » ou « Texte ». ! La modification du type d’un domaine ou du type de champ peut entrainer une incompatibilité avec le type des champs associés à ce domaine. ! La suppression d’un domaine entraine automatiquement le déréférencement de celui-ci au niveau des champs associés. |
|
|
Une nouvelle ligne est ajoutée dans
le tableau. Les valeurs suivantes de la
configuration sont à renseigner : ► Code : saisie libre en tenant compte du type du champ ; ► Valeur : texte libre associé au code et présenté à
l’utilisateur. |
Figure 13 : Présentation d’un domaine de plage de valeurs
L’utilisateur :
|
Action |
Résultat |
|
|
Une boite de dialogue s’ouvre pour définir un nom de domaine.
!
Le nom
de domaine doit être unique. Toutes les autres propriétés sont copiées à partir du domaine copié. !
Cette
action est possible uniquement si un domaine a été préalablement copié. |
|
Modification Modifie
les propriétés du domaine. |
Modification des propriétés : - Description : texte en saisie libre ; - Type de domaine : « Plage de valeurs » ; - Type du champ (liste déroulante : fixée à la seule valeur
« Double », » et non modifiable pour ce type de domaine) ; - Minimum : saisie valeur minimale (décimale) ; - Maximum : saisie valeur maximale (décimale), et obligatoirement supérieure ou égale à la valeur minimale. |
