Crée un nouveau domaine de réseau avec le bouton dans le bandeau.

Une boite de dialogue s’ouvre pour définir un nom de domaine de réseau.

Le nouveau domaine de réseau est ajouté dans l’arborescence. L’élément est automatiquement sélectionné pour être renseigné.

!          Cette commande est toujours active quel que soit l’élément du patrimoine sélectionné.

Modifie les propriétés du domaine de réseau courant.

Modification des propriétés :

►     Alias : texte libre ;

►     Écoulement : choix entre « Source » ou « Collecte » ;

►     Type : choix entre « Partitionné » ou « Hiérarchique ». Seul le réseau de structure est de type « Aucun » ;

►     Règle de tronçonnement par défaut pour les attributs (liste déroulante) ;

►     Règle de fusion par défaut pour les attributs (liste déroulante).

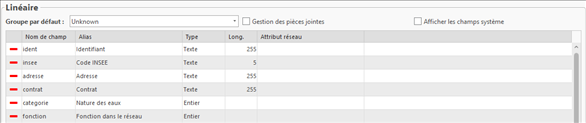

Modifie les propriétés de la source courante.

Modification des propriétés pour indiquer :

►     Le groupe par défaut de la source (liste déroulante selon les groupes définis) ;

►     Si la source gère les pièces jointes (attachement ESRI).

Masque ou affiche les champs système de la source avec la case à cocher associée.

Si la case est cochée, les champs système sont affichés dans le tableau de la source.

Si la case n’est pas cochée, les champs système sont masqués dans le tableau de la source.

 Crée un nouveau champ pour la source sélectionnée avec le bouton dans le bandeau ou le menu contextuel de la source.

Une boite de dialogue s’ouvre pour définir un champ.

La définition d’un champ nécessite les informations suivantes :

►     Nom ;

►     Alias ;

►     Type ;

►     Attribut de réseau associé (facultatif).

Le nouveau champ est ajouté dans le tableau.

 Commande « Coller Surcharge » depuis le bandeau.

Permet de dupliquer, sur un ou plusieurs groupes, la définition des champs (groupement, ordre, visibilité...).

Cette action est appliquée à tous les groupes enfants de la source SAUF le groupe copié, s’il appartient à la source, et le groupe « Unknown ».

!          Cette action est possible uniquement si un groupe a été préalablement copié.

Modifie les caractéristiques d’un champ au niveau de la ligne dans le tableau.

Modification de la définition d’un champ :

►     Nom : texte libre ;

►     Alias : texte libre ;

►     Type : liste déroulante ;

►     Longueur : Entier (uniquement pour les champs de type « Texte ») ;

►     Attribut de réseau : liste déroulante dépendante du type du champ et des attributs de réseau définis.

 Crée un nouveau groupe pour la source sélectionnée avec le bouton dans le bandeau ou le menu contextuel « Groupes » de la source.

Une boite de dialogue s’ouvre pour définir un groupe.

La définition d’un groupe nécessite les informations suivantes :

►     Code du groupe (numérique) ;

►     Nom du groupe.

!          Les valeurs saisies ne doivent pas exister dans la liste des groupes de la source.

Le nouveau groupe est ajouté dans la liste et dans l’arborescence. Le nouveau groupe est automatiquement sélectionné.

 Duplique un groupe avec le bouton dans le bandeau ou le menu contextuel « Groupes » d’une source.

Le code et le nom d’un groupe doivent être unique dans une même source.

Une boite de dialogue s’ouvre pour redéfinir un code et un nom de groupe si le groupe, copié préalablement :

►     est dupliqué dans la même source ;

►     est dupliqué dans une autre source mais que le code ou le nom existe déjà.

Création d’un nouveau groupe, en copiant le groupe initial, et ajout de celui-ci dans l’arborescence. Le nouveau groupe est automatiquement sélectionné.

!          Cette action est possible uniquement si un groupe a été préalablement copié.

Masque ou affiche les champs système du groupe avec la case à cocher associée.

Si la case est cochée, les champs système sont affichés dans le tableau du groupe.

Si la case n’est pas cochée, les champs système sont masqués dans le tableau du groupe.

 Masque ou affiche les champs visibles (associés) du groupe avec la case à cocher associée.

Si la case est cochée, tous les champs de la source, avec ou non les champs système selon l’état de la case à cocher « Champs système », sont affichés dans le tableau du groupe. Une colonne « Visible » est affichée en première position dans le tableau avec une case à cocher sur la chaque indiquant les champs associés et non associés au groupe. Cocher ou décocher des champs pour les associer ou non au groupe courant.

Si la case n’est pas cochée, les champs qui ne sont pas associés au groupe courant sont masqués dans le tableau du groupe et la colonne « Visible » n’est plus affichée.

 Crée un nouveau type avec le bouton dans le bandeau ou le menu contextuel pour le groupe sélectionné.

Une boite de dialogue s’ouvre pour définir un type.

La définition d’un type nécessite les informations suivantes :

►     Code du type (numérique) ;

►     Nom du type.

!          Les valeurs saisies ne doivent pas exister dans la liste des types du groupe.

Le nouveau type est ajouté dans la liste et dans l’arborescence. Le nouveau type est automatiquement sélectionné.

 Duplique un groupe avec le bouton dans le bandeau ou le menu contextuel d’un groupe sélectionné d’une source.

Le code et le nom d’un groupe doivent être unique dans une même source.

Une boite de dialogue s’ouvre pour redéfinir un code et un nom de groupe si le groupe, copié préalablement :

►     est dupliqué dans la même source ;

►     est dupliqué dans une autre source mais que le code ou le nom existe déjà.

Création d’un nouveau groupe, en copiant le groupe initial, et ajout de celui-ci dans l’arborescence. Le nouveau groupe est automatiquement sélectionné.

!          Cette action est possible uniquement si un groupe a été préalablement copié.

 Commande « Coller Surcharge » depuis le bandeau.

Le collage de la surcharge de définition du groupe copié au préalable est appliqué sur le groupe courant.

Si le groupe courant est le groupe copié, l’opération s’applique comme si c’était la source parente qui était sélectionnée.

!          Cette action est possible uniquement si un groupe a été préalablement copié.

Modifie les caractéristiques d’un groupe.

Modification des caractéristiques associées à un  groupe :

►     Nom ;

►     Nom du domaine pour le type (doit être unique pour la base de données) ;

►     Type par défaut ;

►     Label (utilisé pour la carte ArcGIS Pro).

!          Certains attributs (Le nom et le nom du domaine si la configuration est lu depuis un réseau existant) peuvent ne pas être modifiables selon l’origine de la configuration.

!          Le choix du « Type par défaut » impacte les interfaces clients (Desktop et Web), au niveau de certaines listes de choix, en fonction des règles de connectivité qui sont définies.

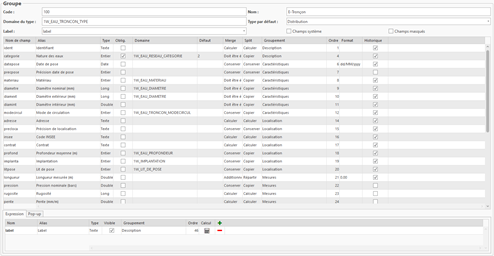

Surcharge la définition des champs issus de la source pour le groupe.

La première liste affiche les champs de la source et permet d’altérer le comportement pour le groupe.

Les colonnes modifiables sont :

►     Alias (Carte ArcGIS Pro) ;

►     Visibilité (Carte ArcGIS Pro) ;

►     Obligatoire (règle de validation) ;

►     Domaine ;

►     Valeur par défaut ;

►     Règle de fusion (pour la source « Linéaire » uniquement) ;

►     Règle de tronçonnement (pour la source « Linéaire » uniquement) ;

►     Groupement (Carte ArcGIS Pro) ;

►     Ordre (Carte ArcGIS Pro) ;

►     Format (Carte ArcGIS Pro) ;

►     Historisation (Dépose d’ouvrages).

Expression

 Ajoute une expression avec le bouton en dernière colonne de la seconde liste.

La seconde liste permet de créer et de gérer des expressions en script Arcade pour définir des champs calculés ou mettre en place un formatage spécifique.

Une boite de dialogue s’ouvre pour définir une expression.

En mode script libre, saisir le code Arcade dans la zone dédiée puis quitter le focus de la zone pour activer le bouton « Valider ».

En mode script prédéfini, renseigner les paramètres puis valider.

!          Les règles de la bibliothèque proposées sont uniquement les règles de calcul pouvant s'exécuter sur le client (pas de table complémentaire ni de séquence par exemple).

!          Ces expressions sont disponibles uniquement dans le cadre d’ArcGIS Pro et accessibles dans le dialogue de consultation standard d’ArcGIS Pro.

Fenêtre contextuelle (Pop-up)

Définit le contenu de la fenêtre contextuelle d’un groupe, utilisée au niveau de la boite d’information en mobilité, depuis l’onglet « Pop-up ».

La fenêtre contextuelle permet de définir 5 lignes d’information (champ ou expression).

Indique l’information associée à chaque ligne par action directement dans la liste.

Une ligne d’information se caractérise par :

►     un champ ou une expression par sélection dans une liste ;

►      un texte « standard » ou gras par une case à cocher ;

►     un texte « standard » ou italique par une case à cocher ;

►     Un alignement par sélection dans une liste.

 Copie le contenu de la fenêtre contextuelle du groupe courant.

La définition de la fenêtre contextuelle peut être collée sur un autre groupe en allant sur celui-ci avec le bouton « Coller » du bandeau princpal.

Doit être égal

Contrôle l'égalité des 2 champs pour autoriser la fusion et récupère la valeur pour l'arc fusionné.

Conserver

Conserve la valeur de l’arc le plus long.

Calculer

Exploite le résultat de la règle attributaire associée au champ.

Concaténer

Concatène la valeur du champ des 2 arcs pour renseigner le champ de l’arc fusionné. Le champ doit être de type Texte.

Additionner

Additionne la valeur du champ des 2 arcs pour renseigner le champ de l’arc fusionné. Le champ doit être de type numérique.

Effacer

Vide le champ de l’arc fusionné. L’attribut ne doit pas être obligatoire.

Valeur au début

Aucune.

Valeur à la fin

Aucune.

Conserver

Conserve la valeur uniquement sur l’arc initial. Le champ ne doit pas être obligatoire.

Copier

Conserve la valeur sur l'arc initial et la copie sur l’arc créé.

Répartir

Calcul proportionnel du champ de l’arc initial et de l’arc créé en tenant compte de la longueur de l'arc initial avant tronçonnement et de la longueur des deux arcs après tronçonnement.

Calculer

Renseigne le champ avec la date du jour pour un champ de type date ou exploite le résultat de la règle attributaire associée au champ pour les autres types.

Cette règle ne s’applique que sur l’arc créé.

Effacer

Vide le champ sur les deux arcs issus du tronçonnement. Le champ ne doit pas être obligatoire.

Valeur au début

Aucune. La gestion est réalisée avec la règle « Valeur à la fin ».

Valeur à la fin

Calcul proportionnel du couple de champs « from » et « to » de l’arc initial et de l’arc créé en tenant compte de la longueur de l'arc initial avant tronçonnement et de la longueur des deux arcs après tronçonnement.

 Duplique un type avec le bouton dans le bandeau ou le menu contextuel d’un type sélectionné d’une source.

Le code et le nom d’un type doivent être unique dans un même groupe.

Une boite de dialogue s’ouvre pour redéfinir un code et un nom de type si le type, copié préalablement :

►     est dupliqué dans le même groupe ;

►     est dupliqué dans un autre groupe mais que le code ou le nom existe déjà.

Création d’un nouveau type, en copiant le type initial, et ajout de celui-ci dans l’arborescence du groupe parent. Le nouveau type est automatiquement sélectionné.

!          Cette action est possible uniquement si un type a été préalablement copié.

Modifie les attributs du type sélectionné.

Modification des attributs definissant le type :

►     Code ;

►     Nom ;

►     Connectivité sur tous les vertex (source « Linéaire » uniquement) ;

►     Configuration de terminal (source « Appareil » ou « Nœud non graphique » uniquement) ;

►     Cardinalité de connectivité (source « Appareil » et « Jonction » uniquement).

!          Certains attributs (le code, le nom et la connectivité ne peuvent être modifié après première activation de la topologie) peuvent ne pas être modifiables selon l’origine de la configuration.

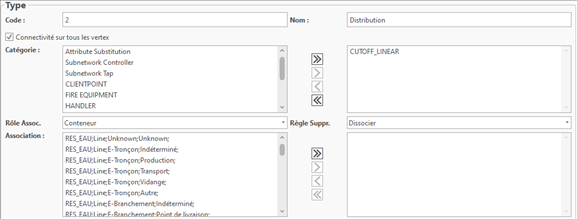

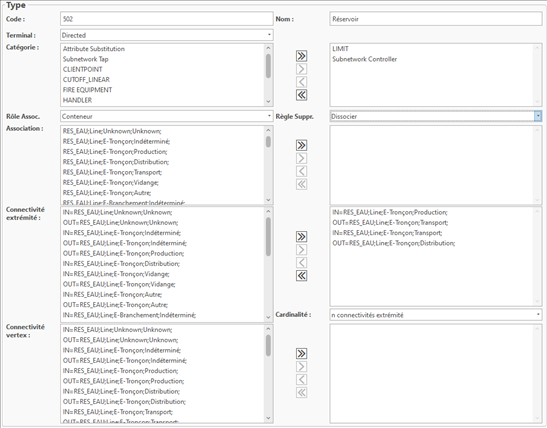

Définit les caractéristiques du type sélectionné par rapport aux autres éléments.

Les caractéristiques concernées sont :

►     Catégories ;

►     Rôle d’association (Conteneur, Structure ou Aucun) et règle de suppression (Cascade, Restreint ou Aucun) ;

►     Règle d’association d’éléments (source « Jonction » ou « Appareil » uniquement) ;

►     Règle de connectivité d’extrémité (source « Jonction » ou « Appareil » uniquement) ;

►     Règle de connectivité sur vertex (source « Jonction » ou « Appareil » uniquement).

Action

Résultat

 Crée une nouvelle règle avec le bouton dans le bandeau ou le menu contextuel de « Règles attributaires » du groupe courant.

Une boite de dialogue s’ouvre pour définir un nom de la règle.

!          Le nom de la règle doit être unique dans le groupe courant.

Création d’une nouvelle règle attributaire et ajout de celle-ci dans l’arborescence. La nouvelle règle est automatiquement sélectionnée.

 Duplique une règle avec le bouton dans le bandeau ou le menu contextuel de « Règles attributaires » d’un groupe.

Le nom d’une règle doit être unique dans un même groupe.

Une boite de dialogue s’ouvre pour redéfinir un nom de règle si la règle, copiée préalablement :

►     est dupliquée dans le même groupe ;

►     est dupliquée dans un autre groupe mais que le nom existe déjà.

Création d’une nouvelle règle, en copiant la règle initiale, et ajout de celle-ci dans l’arborescence. La nouvelle règle est automatiquement sélectionnée.

!          Cette action est possible uniquement si une règle a été préalablement copiée.

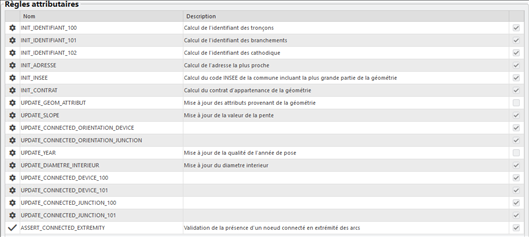

Déplace une règle dans la liste par « glisser-déposer ».

Définition de l’ordre d’application des règles dans la base de donnée.

Action

Résultat

 Duplique une règle avec le bouton dans le bandeau ou le menu contextuel de la règle sélectionnée d’un groupe.

Le nom d’une règle doit être unique dans un même groupe.

Une boite de dialogue s’ouvre pour redéfinir un nom de règle si la règle, copiée préalablement :

►     est dupliquée dans le même groupe ;

►     est dupliquée dans un autre groupe mais que le nom existe déjà.

Création d’une nouvelle règle, en copiant la règle initiale, et ajout de celle-ci dans l’arborescence. La nouvelle règle est automatiquement sélectionnée.

!          Cette action est possible uniquement si une règle a été préalablement copiée.

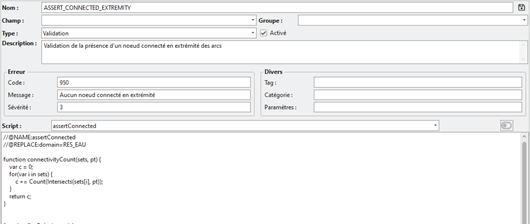

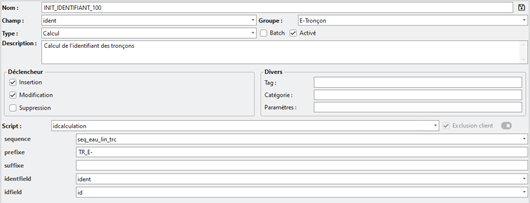

Définit les propriétés de la règle.

Renseignement des propriétés definissant la règle :

►     Champ ;

►     Groupe : possibilité de limiter l’application de la règle à un seul groupe de la source ;

►     Type : propriétés complémentaires en fonction du type de règle (voir Erreur ! Source du renvoi introuvable. et Figure 21 : Présentation d’une règle attributaire de validation) ;

►     Description ;

►     Déclencheur ;

►     Divers : 3 paramètres avancés des règles attributaires ESRI, « Tag », « Catégorie » et « Paramètres » mais qui ne sont pas exploités pour le moment ;

►     Script (libre ou prédéfini).

Script Arcade

Configure le script.

Deux type de scripts sont proposés :

►     Script libre : code Arcade libre dans la zone de texte ;

►     Script prédéfini : choix d’un script dans la bibliothèque de scripts fournis et renseignement, si nécessaire, des paramètres demandés.

 : Positionne l’option « Exclusion client ».

Les règles Arcade peuvent s’exécuter dans le serveur ou dynamiquement dans le client ArcGIS Pro.

Pour une règle n’effectuant que des calculs entre champ de l’enregistrement, l’option ne doit pas être cochée.

Pour une règle utilisant des informations complémentaires de la base de données, l’option doit être cochée. Par exemple, pour un calcul d’identifiant, basé sur une séquence, ou de localisation (adresse, commune, ...), des informations complémentaires sont nécessaires et pas disponibles sur le client. Le calcul doit donc être éffectué côté serveur.

!          Cette option n’est pas accessible pour les scripts prédéfinis qui s’appuient sur des informations complémentaires.

 Enregistre le script (libre ou prédéfini).

La règle attributaire est enregistrée avec le script associé.

 Affiche le code Arcade du script et masque les paramètres.

La fenêtre principale affiche le script Arcade de la règle attributaire.

!          Cette fonctionnalité est disponible uniquement pour les scripts issus de la blibliothèque de scripts.

 Masque le code Arcade du script et affiche les paramètres.

La fenêtre principale affiche les paramètres de la règle attributaire.

!          Cette fonctionnalité est disponible uniquement pour les scripts issus de la blibliothèque de scripts.

 Crée une nouvelle contingence avec le bouton dans le bandeau ou le menu contextuel de «Contingences » du groupe courant.

Une boite de dialogue s’ouvre pour définir un nom de contingence (groupe de champs).

!          Le nom de la contingence doit être unique dans le groupe courant.

Création d’une nouvelle contingence et ajout dans l’arborescence. La nouvelle contingence est automatiquement sélectionnée.

Définit les champs de la source qui participent à la contingence directement dans la grille.

Définition des champs participant à la contingence par l’intermédiaire de listes déroulantes dans les cellules de la grille.

!          Possibilité de définir au maximum 4 champs pour une contingence.

Import de valeurs par fichier

 Ouvre la boite de dialogue de valeurs d’une contingence.

!          Un groupe doit être sélectionné pour accéder au bouton.

La boite de dialogue suivante s’ouvre :

L’onglet « Import de valeurs de contingence » est sélectionné.

 Sélectionne un fichier au format CSV ESRI.

Les ensembles de valeurs contenus dans le fichier sont prévisualisés.

Choisit l’option d’import (Ajout ou Remplace).

Si la case est cochée les valeurs de la contingence seront remplacées par celles du fichier.

Si la case n’est pas cochée, les valeurs de la contingence seront complétées avec celles du fichier.

Valide l’import des valeurs.

La contingence est mise à jour avec les valeurs du fichier.

Ajout d’une valeur

 Ouvre la boite de dialogue de valeurs d’une contingence.

La boite de dialogue suivante s’ouvre :

Sélectionne l’onglet « Ajout d’une valeur de contingence ».

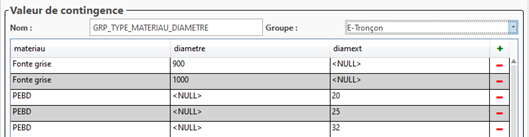

La boite de dialogue affiche les champs (maximum 4) à renseigner pour ajouter un ensemble.

Renseigne les champs attendus pour ajouter un ensemble à la contingence et valide.

La liste associée à chaque champ propose les valeurs du domaine associé au champ complétées par 2 valeurs spécifiques : NULL et ANY.

La contingence est mise à jour avec les valeurs de l’ensemble.

Action

Résultat

 Crée un nouveau sous-réseau (niveau) avec le bouton dans le bandeau ou le menu contextuel de « Sous-réseaux ».

Une boite de dialogue s’ouvre pour définir un nom de sous-réseau.

!       Le nom de sous-réseau doit être unique.

Création d’un nouveau sous-réseau et ajout dans l’arborescence. Le nouveau sous-réseau est automatiquement sélectionné.

 Duplique un sous-réseau (niveau) avec le bouton dans le bandeau ou le menu contextuel de « Sous-réseaux ».

Une boite de dialogue s’ouvre pour définir un nom de sous-réseau (niveau).

!          Le nom de sous-réseau doit être unique.

Création d’un nouveau sous-réseau et ajout dans l’arborescence. Le nouveau sous-réseau est automatiquement sélectionné.

!          Cette action est possible uniquement si un sous-réseau a été préalablement copié.

Action

Résultat

 Duplique un sous-réseau (niveau) avec le bouton dans le bandeau ou le menu contextuel du sous-réseau sélectionné.

Une boite de dialogue s’ouvre pour définir un nom de sous-réseau (niveau).

!          Le nom de sous-réseau doit être unique.

Création d’un nouveau sous-réseau et ajout dans l’arborescence. Le nouveau sous-réseau est automatiquement sélectionné.

!          Cette action est possible uniquement si un sous-réseau a été préalablement copié.

Modifie les attributs du sous-réseau (niveau).

Modification des attributs définissant le sous-réseau (niveau) :

►     Nom ;

►     Type de topologie (Radial ou Maillé) ;

►     Appartenance à un groupe de niveau ;

►     Support de réseau disjoint ;

►     Rang ;

►     Nom du champ associé au niveau.

!          Certains attributs (Type de topologie selon le type du réseau, le nom si UN existant) peuvent ne pas être modifiables selon l’origine de la configuration.

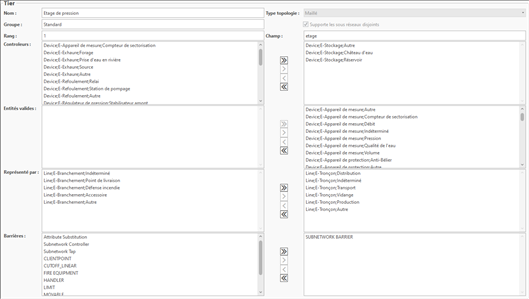

Sélectionne les caractéristiques qui définissent le sous-réseau (niveau).

Les caractéristiques sur lesquelles s’applique ce principe sont :

►     Contrôleurs : les contrôleurs du sous-réseau ;

►     Utilisables : les éléments pouvant faire partis du sous-réseau ;

►     Représentables : les éléments linéaires qui pourront être utilisés pour la construction de la représentation du sous-réseau ;

►     Barrières : catégories d’éléments qui servent de limites au sous-réseau.
