arcOpole PRO GPV Guide Utilisateur

Le raccrochage

L’interface de raccrochage sert à raccrocher des rubriques qui étaient décrochées dans le cadre d’un projet de modification du référentiel. Tout élément à raccrocher est donc associé à un projet de modification du référentiel.

Cette interface est très importante car elle met le patrimoine voirie à jour :

[YP4]

Figure 22 : Fonction « Raccrochage »

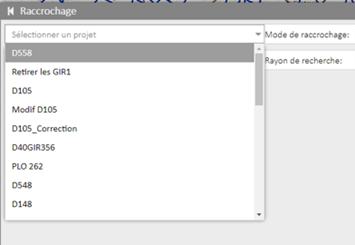

	Dans un 1er temps, sélectionner le projet.

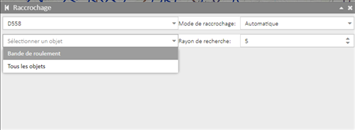

	Dans un 2^ème temps, sélectionner une des rubriques impactées par le projet et que vous devez traiter.
	En mode Automatique : on prend l’ancienne géométrie et on essaie de la projeter et pour ça on s’appuie sur une zone tampon (rayon de recherche). ! Le « Couper automatiquement » sert dans ce cas-là (voir plus loin).

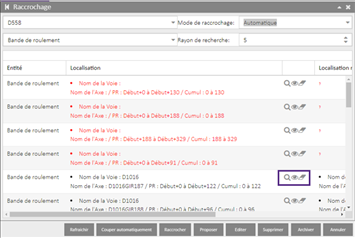

	Les localisations en rouge signifient que le système par défaut n’arrive pas à reprojeter l’entité sur le nouveau référentiel et à faire une proposition. Dans ce cas, une action manuelle sera nécessaire.

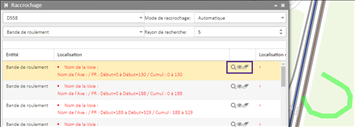

	Dans l’exemple ci-contre, il n’y a plus de référentiel en dessous (élément en surbrillance), il n’est pas possible de faire une proposition. Il y a donc une action manuelle à faire : j’ai une information d’une rubrique sur un secteur qui n’existe plus dans mon référentiel, on va donc supprimer l’entité (elle disparait du tableau).

Les actions possibles sont :

		Zoome sur l’ancienne localisation dans la carte.
		Met en surbrillance l’ancienne localisation dans la carte.
		Enlève la surbrillance en cours dans la carte.

Vous avez la possibilité, à partir du tableau, de comparer l’ancienne et la nouvelle localisation.

Le traitement manuel se fera via les actions suivantes :

[YP5]

	Sur le bouton « Proposer », les options de superposition s’affichent s’il y a superposition avec la nouvelle localisation saisie.
	Permet de relancer la prévisualisation.
	En sélectionnant une entité rouge, permet de couper automatiquement une zone sur laquelle il n’y a pas référentiel. L’entité va donc la décomposer : une partie pour laquelle nous aurons une proposition et une partie sans référentiel et qui restera en rouge. Vous pouvez alors décider de supprimer ou d’archiver cette dernière.
	Permet le raccrochage de l’entité si la proposition convient. Vous avez la possibilité d’en sélectionner et d’en raccrocher plusieurs en même temps. Tout ce qui est en rouge ne sera pas raccroché.

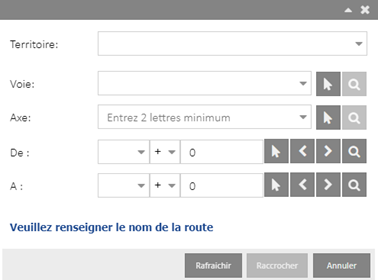

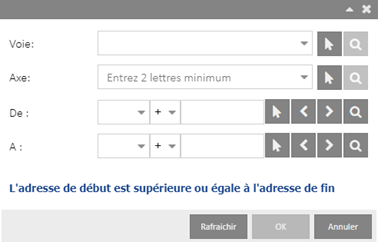

	Montre l’interface qui donne la proposition mais que l’on pourra modifier (manuellement ou au travers de la carte).

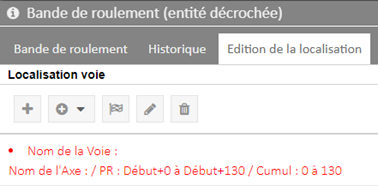

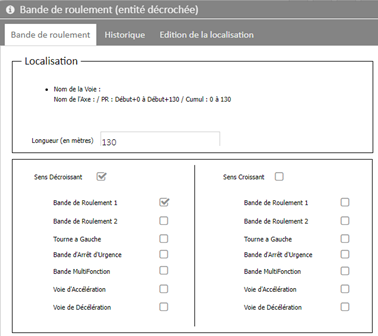

	Permet d’afficher et de modifier manuellement une entité.
	Permet la suppression d’une entité. ! Permet de sélectionner et de supprimer plusieurs entités en même temps.
	Permet l’archivage d’une entité. ! Permet de sélectionner et archiver plusieurs entités en même temps.
	Annule l’action en cours.
