1Water Mobile Guide Utilisateur
L’affichage est, de manière générale, géré
par les modules de l’application. Ainsi les anomalies sont visibles lorsque le
module Anomalies est activé et masquées lorsque le module Anomalies est
désactivé. Il est néanmoins possible de gérer l’affichage d’un ensemble de
couches via le filtre d’affichage disponible dans les boutons de la carte.

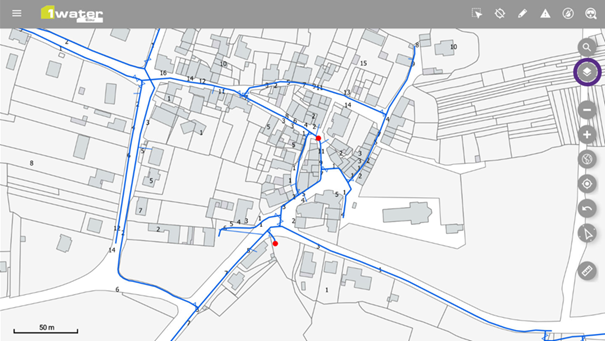

Figure 7 : Bouton
"Filtre d'affichage" – Eau potable

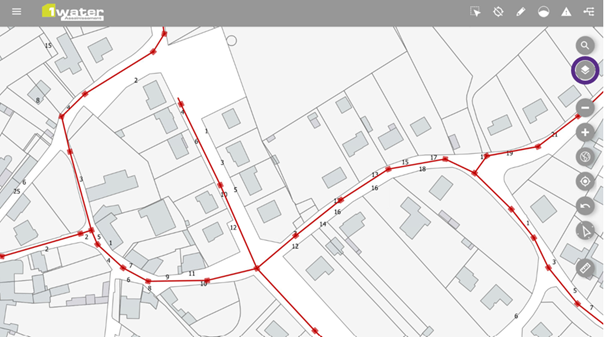

Figure 8 : Bouton
"Filtre d'affichage" - Assainissement
L’appui sur cette touche permet d’afficher
la liste des groupes de couches du réseau courant ainsi que les couches gérées
par les différents modules utilisés.
|
Figure 9 :
Filtre d'affichage - Assainissement |
Figure 10 : Filtre d'affichage – Eau potable |
Lorsque le symbole
qui précède le nom est présent,
le groupe de couches est visible dans la carte.
L’absence de symbole avant le nom du groupe indique que le groupe est
invisible.
Pour rendre visible une couche dans la carte, l’utilisateur :
|
Action |
Résultat |
|
|
Le filtre d’affichage s’ouvre.
Les couches qui sont affichées
dans la carte sont précédées du symbole |
|
Appuie sur une couche qui ne
possède pas le symbole
|
La couche est affichée dans la carte et, devant la couche dans le filtre, le symbole
! La couche est visible dans la carte en fonction de son échelle limite d’affichage. |
Pour masquer une couche dans la carte, l’utilisateur :
|
Action |
Résultat |
|
|
Le filtre d’affichage s’ouvre.
Les couches qui sont affichées
dans la carte sont précédées du symbole |
|
Appuie sur une couche qui possède
le symbole
|
La couche est masquée dans la carte et, devant la couche dans le filtre, le symbole
|
Tout appui en dehors de la fenêtre du filtre d’affichage ou sur le bouton du filtre
, la ferme.
Par défaut, les couches qui constituent les éléments du réseau en cours
(assainissement ou eau potable) sont visibles et les éléments utilisés pour
l’exploitation sont invisibles. Cet affichage par défaut est appliqué au
démarrage et également lors d’un changement du réseau courant.
Les couches gérées par un module sont affichées automatiquement dans la
carte à l’activation du module et le filtre est mis à jour.
! L’état de la couche dans le filtre d’affichage, géré par un module, est sauvegardé lors de l’activation du module. A la désactivation du module, l’état de la couche est restitué tel qu’il était dans le filtre d’affichage avant activation du module.
! Concernant les couches associées à un module, le filtre d’affichage s’appuie sur la configuration initiale des couches pour les afficher et non sur le filtre personnalisé du module.
