Propagation

Ce module permet de se propager en amont ou en aval d’un point donné du réseau d’assainissement.

! Le module « Propagation » est associé au droit fonctionnel de consultation. Il est nécessaire de posséder ce droit pour accéder à ce module.

Le module « Propagation » s’active avec le bouton présent dans la barre d’outils principale. Lorsque le module est activé, le bouton est mis en évidence et la barre de sélection du mode de propagation s’affiche.

Description: Une image contenant texte, diagramme, carte, capture d’écran

Description générée automatiquement

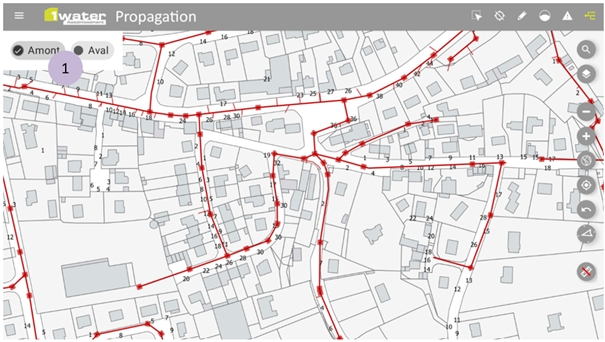

Figure 53 : Propagation en assainissement

Lors de l’activation du module « Propagation », une barre de boutons spécifique s’affiche avec les modes de propagation possibles :

	Propagation en amont : permet de rechercher les points de pollution en amont d’un point du réseau, pour rechercher les potentielles sources de pollution dans le réseau d’assainissement.
	Propagation en aval : permet à l’utilisateur de rechercher les collecteurs en aval d’un point du réseau, pour simuler la propagation d’une pollution dans le réseau d’assainissement.

Les éléments concernés par la propagation sont mis en évidence de la manière suivante :

	Point de départ de la propagation.
	Linéaire impacté par la propagation. Utilise la couleur de mise en évidence.
	Ponctuel impacté par la propagation. Utilise la couleur de mise en évidence.

L’utilisateur effectue une propagation de la façon suivante :

Action	Résultat
: Sélection du mode de propagation.	Par défaut, le mode « Amont » est activé. ! Si un point de départ est déjà sélectionné, le passage d’un mode à l’autre, exécute automatiquement la propagation à partir de ce point de départ.
Pointe dans la carte pour indiquer l’ouvrage servant de point de départ à la propagation.	Le point de départ est indiqué dans la carte. La propagation est réalisée et la carte se cadre sur l’étendue du résultat. Les éléments impactés par la propagation sont mis en évidence dans la carte. La liste est remplie avec les éléments impactés configurés dans la trace de propagation.

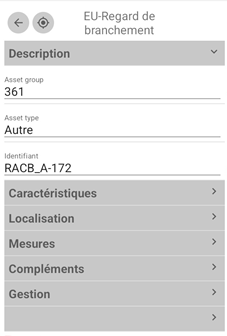

Appuie sur un élément dans la liste.	L’élément est mis en évidence dans la carte. Le formulaire associé est affiché. Le bouton permet de revenir à la liste. Le bouton permet de cadrer sur l’élément dans la carte.
: Cadre sur l’ensemble de la propagation.	La carte affiche l’ensemble du résultat de la propagation.
