1Water Desktop Guide Utilisateur - Créer des entités

Créer des entités

Cette partie présente les outils complémentaires de création proposés par le module 1Water et intégrés au niveau des modèles d’entités de la fenêtre standard « Créer des entités ». Pour plus d’information, consulter la documentation d’ArcGIS PRO.

Les outils de création complémentaires sont :

	Création d’une jonction ou d’un appareil avec tronçonnement d’une canalisation.
	Création d’une jonction ou d’un appareil avec connexion sur une canalisation.
	Création d’une jonction ou d’un appareil par remplacement d’une jonction ou d’un appareil existant.
	Création d’une canalisation avec création automatique, si nécessaire, de la jonction ou de l’appareil désigné comme défaut.
	Création d’entités d’un modèle par import de données.

Créer une canalisation avec jonction ou appareil par défaut

Cette fonctionnalité est disponible uniquement pour les canalisations.

La création automatique d’une jonction ou d’un appareil, selon le choix, est réalisée si, sous le premier point ou le dernier point de la saisie de la canalisation, aucune jonction ou aucun appareil connectable n’est trouvé.

L’utilisateur :

Action	Résultat

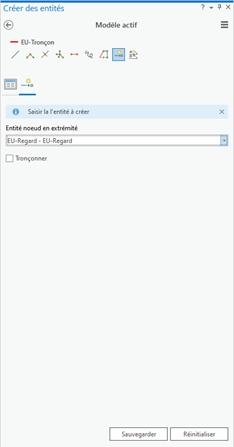

Sélectionne un modèle d’entité de type canalisation et active la fonctionnalité de création avec nœud automatique.	Le curseur passe en mode création d’entité avec le symbole associé au modèle d’entité. La fenêtre spécifique de création par connexion s’affiche. L’utilisateur dispose des possibilités standards de création d’un linéaire et de définition des attributs pour le modèle d’entité.
Sélectionne le nœud par défaut dans la liste.	La liste est initialisée avec la dernière entité de type nœud mémorisée ou la première entité de la liste. La modification du choix dans la liste est automatiquement prise en compte. ! Si l’option « Tronçonner » est cochée, la création d’un nœud sur un arc compatible entrainera automatiquement le tronçonnement de celui-ci.
Saisit la canalisation dans la carte avec les outils standard ArcGIS Pro.	La canalisation est créée et, si nécessaire, les nœuds de l’entité par défaut sont créés à chaque extrémité.
Mémorise l’entité nœud par défaut pour l’entité linéaire courante avec le bouton « Sauvegarder ».	L’entité nœud par défaut est mémorisée dans le contexte de l’utilisateur courant et conservée de session en session tant qu’elle n’est pas modifiée et enregistrée.
Annule le changement d’entité nœud par défaut avec le bouton « Réinitialiser ».	L’entité nœud par défaut enregistrée est repositionnée dans la liste.

Créer avec tronçonnement

Cette fonctionnalité est disponible uniquement pour les jonctions et les appareils qui séparent deux ou plus de deux canalisations.

L’utilisateur :

Action	Résultat
Sélectionne un modèle d’entité de type jonction ou appareil qui autorise cette opération et active la fonctionnalité de création par tronçonnement.	Le curseur passe en mode création d’entité avec le symbole associé au modèle d’entité. La fenêtre spécifique de création par tronçonnement s’affiche. L’utilisateur dispose des possibilités standards de création d’un point et de définition des attributs pour le modèle d’entité.
Indique l’implantation de la jonction ou de l’appareil sur la canalisation à tronçonner.	Recherche les canalisations possibles pour le tronçonnement. Si une seule canalisation est trouvée, le tronçonnement est réalisé automatiquement. La répartition des attributs de la canalisation d’origine est effectuée en appliquant les règles configurées au niveau du 1Network Manager. La jonction ou l’appareil est automatiquement orienté si la règle et la configuration sont mises en place. La liste se vide et le curseur repasse en mode création d’entité avec le symbole associé au modèle d’entité. Si plusieurs canalisations sont trouvées dans la tolérance de recherche, elles sont ajoutées à la liste. La tolérance est définie en pixel et convertie en unité terrain de la carte par rapport à son échelle courante. La précision dépend dont de l’échelle courante. ! En cas d’erreur, au moment de l’implantation ou au moment du tronçonnement, un message est affiché à l’utilisateur.

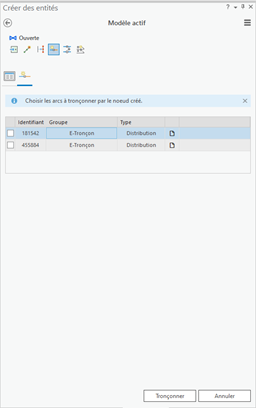

Coche la ou les canalisations à tronçonner en cas de choix multiple.	Le focus sur une ligne dans la liste met en évidence l’élément associé dans la carte. La fenêtre contextuelle d’information d’une canalisation de la liste est accessible à partir de .
Valide le traitement sur la ou les canalisations cochées avec le bouton « Tronçonner ».	Le tronçonnement est réalisé à partir de la jonction ou de l’appareil pour chaque canalisation cochée. Le ponctuel conserve son implantation de création. La répartition des attributs de chaque canalisation d’origine est effectuée en appliquant les règles configurées au niveau du 1Network Manager. La jonction ou l’appareil est automatiquement orienté si la règle et la configuration sont mises en place. La liste se vide et le curseur repasse en mode création d’entité avec le symbole associé au modèle d’entité. ! En cas d’erreur, au moment du tronçonnement, un message est affiché à l’utilisateur.
Annule le traitement avec le bouton « Annuler ».	La liste se vide et le curseur repasse en mode création d’entité avec le symbole associé au modèle d’entité.

Créer avec connexion

Cette fonctionnalité est disponible uniquement pour les jonctions et les appareils qui se connectent à une canalisation par un vertex.

L’utilisateur :

Action	Résultat
Sélectionne un modèle d’entité de type jonction ou appareil qui autorise cette opération et active la fonctionnalité de création par connexion.	Le curseur passe en mode création d’entité avec le symbole associé au modèle d’entité. La fenêtre spécifique de création par connexion s’affiche. L’utilisateur dispose des possibilités standards de création d’un point et de définition des attributs pour le modèle d’entité.
Indique l’implantation de la jonction ou de l’appareil sur la canalisation à connecter.	Recherche les canalisations possibles pour la connexion. Si une seule canalisation est trouvée, la connexion est réalisée automatiquement. La jonction ou l’appareil est automatiquement orienté si la règle et la configuration sont mises en place. La liste se vide et le curseur repasse en mode création d’entité avec le symbole associé au modèle d’entité. Si plusieurs canalisations sont trouvées dans la tolérance de recherche, elles sont ajoutées à la liste. La tolérance est définie en pixel et convertie en unité terrain de la carte par rapport à son échelle courante. La précision dépend dont de l’échelle courante. ! En cas d’erreur, au moment de l’implantation ou au moment de la connexion, un message est affiché à l’utilisateur.
Coche la ou les canalisations à connecter en cas de choix multiple.	Le focus sur une ligne dans la liste met en évidence l’élément associé dans la carte. La fenêtre contextuelle d’information d’une canalisation de la liste est accessible à partir de .
Valide le traitement sur la ou les canalisations cochées avec le bouton « Connecter ».	La connexion est réalisée à partir de la jonction ou de l’appareil pour chaque canalisation cochée. Le ponctuel conserve son implantation de création. La jonction ou l’appareil est automatiquement orienté si la règle et la configuration sont mises en place. La liste se vide et le curseur repasse en mode création d’entité avec le symbole associé au modèle d’entité. ! En cas d’erreur, au moment de la connexion, un message est affiché à l’utilisateur.
Annule le traitement avec le bouton « Annuler ».	La liste se vide et le curseur repasse en mode création d’entité avec le symbole associé au modèle d’entité.

Créer par remplacement

Cette fonctionnalité est disponible uniquement pour les jonctions et les appareils. Elle permet de remplacer une jonction ou un appareil existant en utilisant le modèle d’entité courant si celui-ci est compatible.

L’utilisateur :

Action	Résultat
Sélectionne un modèle d’entité de type jonction ou appareil qui autorise cette opération et active la fonctionnalité de création par remplacement.	Le curseur passe en mode création d’entité avec le symbole associé au modèle d’entité. La fenêtre spécifique de création par remplacement s’affiche. L’utilisateur dispose des possibilités standards de définition des attributs pour le modèle d’entité.
Indique la jonction ou l’appareil à remplacer par le modèle d’entité donné.	Recherche les jonctions et les appareils possibles pour le remplacement dans la tolérance de recherche. La tolérance est définie en pixel et convertie en unité terrain de la carte par rapport à son échelle courante. La précision dépend dont de l’échelle courante. Si une seule jonction ou un seul appareil est trouvé, le remplacement est réalisé automatiquement. La jonction ou l’appareil est automatiquement orienté si la règle et la configuration sont mises en place. La liste se vide et le curseur repasse en mode création d’entité avec le symbole associé au modèle d’entité. Si plusieurs jonctions ou appareils sont trouvés dans la tolérance de recherche, ils sont ajoutés à la liste. ! En cas d’erreur, au moment de l’implantation ou au moment du remplacement, un message est affiché à l’utilisateur.
Sélectionne la jonction ou l’appareil à remplacer en cas de choix multiple.	Le focus sur une ligne dans la liste met en évidence l’élément associé dans la carte. La fenêtre contextuelle d’information d’une jonction ou d’un appareil de la liste est accessible à partir de .
Valide le traitement sur la jonction ou l’appareil sélectionné avec le bouton « Remplacer ».	Le remplacement est réalisé en utilisant la jonction ou de l’appareil coché dans la liste. La nouvelle jonction ou le nouvel appareil est automatiquement orienté si la règle et la configuration sont mises en place. La liste se vide et le curseur repasse en mode création d’entité avec le symbole associé au modèle d’entité. ! En cas d’erreur, au moment de la connexion, un message est affiché à l’utilisateur.
Cadre et rejoint dans la carte pour sélectionner plus précisément la jonction ou l’appareil.	Actualisation de la liste et reprise du traitement en fonction d’un choix unique ou multiple de jonction ou d’appareil.
Annule le traitement avec le bouton « Annuler ».	La liste se vide et le curseur repasse en mode création d’entité avec le symbole associé au modèle d’entité.

Créer par import

Cette fonctionnalité est disponible pour les canalisations, les jonctions et les appareils. Elle s’appuie sur un modèle d’import de type prototype simple pour créer des entités du modèle courant à partir d’une couche existante.

Cette fonctionnalité permet uniquement de créer une entité à partir d’un enregistrement de la source.

La couche des données sources est ajoutée avec les outils standard d’ArcGIS PRO « Ajouter des données ».

L’utilisateur :

Action	Résultat

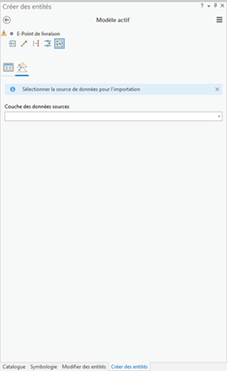

Sélectionne un modèle d’entité et active la fonctionnalité de création par import.	La fenêtre spécifique de création par import s’affiche.
Sélectionne la couche des données source.	La liste « Couche des données sources » contient toutes les couches compatibles (type de géométrie) avec le modèle d’entité destination.
Renseigne, si nécessaire, les autres champs du formulaire.	Le champs « Description » permet d’ajouter une description au modèle d’import si celui-ci est enregistré par la suite. La table de correspondances « Source – Destination » permet d’indiquer quel champ de la source va alimenter le champ de la destination. Les champs de la destination proposés sont ceux qui sont compatibles avec le type du champ de la source. Le champ « Répertoire des Logs » permet de préciser la localisation du fichier de logs généré par l’import. Par défaut, le répertoire de l’utilisateur.
Lance le traitement avec le bouton « Importer ».	Le traitement d’import est exécuté en appliquant les correspondances de champs. Le traitement est lancé sur l’ensemble de la couche source ou sur les éléments sélectionnés de la couche source. Les statistiques de l’import sont indiquées dans la fenêtre « Créer des entités ». ! Les cas d’erreur sont indiqués dans le fichier de logs de l’import généré dans le répertoire indiqué.
Charge un prototype simple depuis le bouton avec le menu « Charger un prototype simple ».	Le prototype est chargé avec le champ « Description » et la table de correspondances remplis. La ligne « Prototype simple » est ajoutée avec le nom du prototype simple chargé. ! Le prototype simple sélectionné doit correspondre au modèle d’entité courant.
Enregistre les modifications du prototype simple courant.	Ce bouton s’affiche dès que la définition d’un prototype simple chargé est modifié.
Enregistre sous un nouveau nom le prototype simple depuis le bouton avec le menu « Enregistrer le prototype simple sous ».	Le prototype simple est enregistré avec les informations du modèle d’entité destination, du champ « Description » et de la table de correspondances.

Action

Résultat

Sélectionne un modèle d’entité et active la fonctionnalité de création par import.

La fenêtre spécifique de création par import s’affiche.

Sélectionne la couche des données source.

La liste « Couche des données sources » contient toutes les couches compatibles (type de géométrie) avec le modèle d’entité destination.

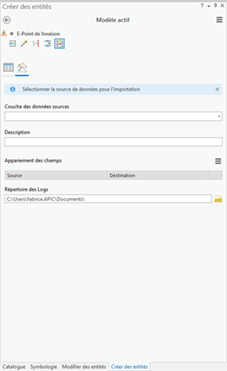

Renseigne, si nécessaire, les autres champs du formulaire.

Le champs « Description » permet d’ajouter une description au modèle d’import si celui-ci est enregistré par la suite.

La table de correspondances « Source – Destination » permet d’indiquer quel champ de la source va alimenter le champ de la destination. Les champs de la destination proposés sont ceux qui sont compatibles avec le type du champ de la source.

Le champ « Répertoire des Logs » permet de préciser la localisation du fichier de logs généré par l’import. Par défaut, le répertoire de l’utilisateur.

Lance le traitement avec le bouton « Importer ».

Le traitement d’import est exécuté en appliquant les correspondances de champs.

Le traitement est lancé sur l’ensemble de la couche source ou sur les éléments sélectionnés de la couche source.

Les statistiques de l’import sont indiquées dans la fenêtre « Créer des entités ».

! Les cas d’erreur sont indiqués dans le fichier de logs de l’import généré dans le répertoire indiqué.

Charge un prototype simple depuis le bouton avec le menu « Charger un prototype simple ».

Le prototype est chargé avec le champ « Description » et la table de correspondances remplis.

La ligne « Prototype simple » est ajoutée avec le nom du prototype simple chargé.

! Le prototype simple sélectionné doit correspondre au modèle d’entité courant.

Enregistre les modifications du prototype simple courant.

Ce bouton s’affiche dès que la définition d’un prototype simple chargé est modifié.

Enregistre sous un nouveau nom le prototype simple depuis le bouton avec le menu « Enregistrer le prototype simple sous ».

Le prototype simple est enregistré avec les informations du modèle d’entité destination, du champ « Description » et de la table de correspondances.
