1Water Desktop Guide Utilisateur - Modèles d’import par prototype

Modèles d’import par prototype

Ce module permet de créer, de modifier, de dupliquer, de supprimer, d’exporter ou d’importer des modèles d’import par prototype.

Les modèles d’import s’appuient sur quatre types de prototype :

► Simple : création d’un élément à partir d’une seule donnée source ;

► Composite : création d’un élément à partir de données sources et/ou de paramètres ;

► Complexe : enchainement de prototypes simple(s) et/ou composite(s) ;

► Batch : enchainement de prototypes simple(s) et/ou complexe(s).

Dans ce chapitre, il est fait référence à la notion de « prototype racine ». Cela correspond au niveau de prototype créé ou édité, à l’ouverture de la boite, ne possédant pas de prototype parent mais qui peut utiliser un ou plusieurs prototypes fils pour réaliser un traitement.

! Cette fonctionnalité nécessite le droit de gestion des modèles d’import.

Deux boutons sont ajoutés dans l’onglet « 1Water » au niveau du groupe « Import » :

	Création d’un modèle d’import.
	Gestion des modèles d’import.

Créer un modèle d’import

Pour créer un nouveau modèle d’import, l’utilisateur :

Action	Résultat

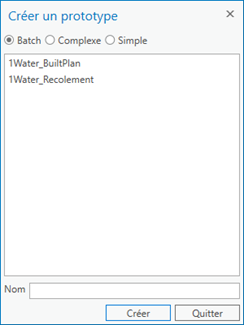

Active la fonctionnalité de création d’un modèle d’import.	Une boite s’ouvre pour saisir un nom de prototype.
Indique le type de prototype à créer à l’aide des boutons radio « Batch », « Complexe » ou « Simple ».	La liste des prototypes est actualisée en fonction du type sélectionné. ! Seuls les prototypes associés au métier de la carte applicative sont proposés dans la liste.
Saisit le nom dans le champ « Nom » et appuie sur le bouton « Créer ».	! Un message d’avertissement est affiché si le nom saisi correspond déjà à un prototype de même type. Le nom de prototype doit être unique pour un type donné. ! Pour un prototype complexe ou un prototype simple, une boite de choix de couche source s’affiche avec les sources compatibles. Sélectionner la couche source à utiliser. Si aucune couche source compatible n’est trouvée, une boite d’alerte est affichée. La boite de dialogue associée au type de prototype s’affiche. Cela correspond au prototype « racine ». Pour un prototype « batch » : Voir la paragraphe sur les modèles de type batch pour la suite. Pour un prototype « complexe » : Voir la paragraphe sur les modèles de type complexe pour la suite. Pour un prototype « simple » : Voir la paragraphe sur les modèles de type simple pour la suite.
Appuie sur le bouton « Quitter » ou sur la « X ».	La boite de création se ferme sans création.

Modifier un modèle d’import

Pour modifier un modèle d’import, l’utilisateur :

Action	Résultat
Active la fonctionnalité de gestion des modèles d’import.	Une boite de sélection de nom de prototype s’ouvre. Le champ « Nom » est grisé.
Indique le type de prototype à modifier à l’aide des boutons radio « Batch », « Complexe » ou « Simple ».	La liste des prototypes est actualisée en fonction du type sélectionné. ! Seuls les prototypes associés au métier de la carte applicative sont proposés dans la liste.
Sélectionne dans la liste le nom du prototype et appuie sur le bouton de modification .	Une boite de choix de couche source s’affiche avec les sources compatibles. Sélectionner la couche source à utiliser. Si aucune couche source compatible n’est trouvée, une boite d’alerte est affichée. La boite de dialogue associée au type de prototype s’affiche. Cela correspond au prototype « racine ». La boite de dialogue est préremplie avec les informations contenues dans le fichier prototype chargé. Pour un prototype « batch » : Voir le paragraphe sur les modèles de type batch pour la suite. Pour un prototype « complexe » : Voir le paragraphe sur les modèles de type complexe pour la suite. Pour un prototype « simple » : Voir le paragraphe sur les modèles de type simple pour la suite.
Appuie sur le bouton « Quitter » ou sur la « X ».	La boite de gestion se ferme sans modification.

Dupliquer un modèle d’import

Pour dupliquer un modèle d’import, l’utilisateur :

Action	Résultat
Active la fonctionnalité de gestion des modèles d’import.	Une boite de sélection de nom de prototype s’ouvre. Le champ « Nom » est grisé.
Indique le type de prototype à dupliquer à l’aide des boutons radio « Batch », « Complexe » ou « Simple ».	La liste des prototypes est actualisée en fonction du type sélectionné. ! Seuls les prototypes associés au métier de la carte applicative sont proposés dans la liste.
Sélectionne dans la liste le nom du prototype et appuie sur le bouton de duplication .	Une boite de dialogue de saisie du nom de prototype à créer s’ouvre. Le champ est prérempli avec le nom du prototype source. Le bouton « Valider » reste grisé tant que le nom du prototype est identique au nom du prototype source.
Valide la création du prototype.	Le nouveau prototype est créé et ajouté à la liste correspondant au type de prototype source. Si le nom donné au prototype dupliqué correspond à un nom déjà existant, une demande de conformation est affichée.
Appuie sur le bouton « Quitter » ou sur la « X ».	La boite de gestion se ferme sans duplication.

Supprimer un modèle d’import

Pour supprimer un modèle d’import, l’utilisateur :

Active la fonctionnalité de gestion des modèles d’import.	Une boite de sélection de nom de prototype s’ouvre. Le champ « Nom » est grisé.
Indique le type de prototype à supprimer à l’aide des boutons radio « Batch », « Complexe » ou « Simple ».	La liste des prototypes est actualisée en fonction du type sélectionné. ! Seuls les prototypes associés au métier de la carte applicative sont proposés dans la liste.
Sélectionne dans la liste le nom du prototype et appuie sur le bouton de suppression .	Une demande de confirmation s’affiche. Si la suppression est confirmée, le prototype est supprimé et la liste est actualisée.
Appuie sur le bouton « Quitter » ou sur la « X ».	La boite de gestion se ferme sans suppression.

Exporter un modèle d’import

Pour exporter un modèle d’import, l’utilisateur :

Active la fonctionnalité de gestion des modèles d’import.	Une boite de sélection de nom de prototype s’ouvre. Le champ « Nom » est grisé.
Indique le type de prototype à supprimer à l’aide des boutons radio « Batch », « Complexe » ou « Simple ».	La liste des prototypes est actualisée en fonction du type sélectionné. ! Seuls les prototypes associés au métier de la carte applicative sont proposés dans la liste.
Sélectionne dans la liste le nom du prototype et appuie sur le bouton d’export .	La fenêtre standard d’enregistrement d’un fichier s’affiche. Le nom du modèle d’import est utilisé comme nom de fichier résultat au format zip.
Valide l’export du modèle d’import sélectionné.	Le fichier zip résultat contient l’ensemble des prototypes, au format JSON, utilisés par le modèle d’import exporté.
Appuie sur le bouton « Quitter » ou sur la « X ».	La boite de gestion se ferme sans export.

Importer un modèle d’import

Cette fonctionnalité permet d’importer des modèles d’import d’un autre environnement qui ont été exportés.

Pour importer un modèle d’import, l’utilisateur :

Action	Résultat
Active la fonctionnalité de gestion des modèles d’import.	Une boite de sélection de nom de prototype s’ouvre. Le champ « Nom » est grisé.
Appuie sur le bouton « Importer ».	La fenêtre standard de sélection d’un fichier s’affiche. Le filtre permet de sélectionner un fichier au format zip.
Valide l’import du modèle d’import sélectionné avec le bouton « Ouvrir ».	Le fichier zip est décompressé et analysé. Les prototypes contenus dans le fichier zip sont importés et les listes des différents types de prototype sont actualisées. ! Seuls les fichiers zip issus au préalable d’un export de modèle d’import sont à utiliser pour cette fonctionnalité.[FM1] Si au moins un nom de prototype, contenu dans le fichier zip, existe déjà, le message suivant est affiché. Tous les prototypes sont importés et écrasent ceux existant avec le bouton « Oui ». Seuls les prototypes du fichier zip, qui n’existent pas, sont importés avec le bouton « Non ». L’import des prototypes du fichier zip est abonné avec le bouton « Annuler ».
Appuie sur le bouton « Quitter » ou sur la « X ».	La boite de gestion se ferme sans export.

Types de modèle d’import

Modèle d’import de prototype batch

Les modèles d’import de prototype batch permettent d’associer à une couche de données un prototype complexe ou simple afin d’exécuter les traitements décrits pour chaque occurrence de la couche de données.

! Les prototypes batch sont uniquement des prototypes « racines ». L’accès à la gestion d’un prototype batch se fait uniquement depuis la fonctionnalité de création de prototype ou d’édition de prototype du bandeau « 1Water ».

L’utilisateur :

Action	Résultat

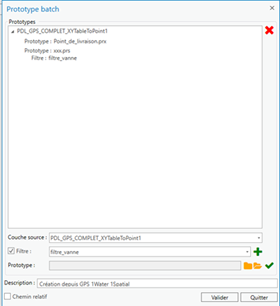

Accède à la boite de dialogue de gestion d’un prototype batch. L’accès se fait depuis le bandeau « 1Water » avec : ► la fonctionnalité de création de prototype ; ► la fonctionnalité d’édition de prototype.	Depuis la fonctionnalité de création, la boite de dialogue s’ouvre et elle est « vide ». Depuis la fonctionnalité d’édition, la boite de dialogue s’ouvre et elle est préremplie avec le contenu du prototype batch chargé. L’arborescence présente l’ensemble des prototypes simples et ou complexes qui constituent le prototype batch courant. La partie sous l’arborescence permet d’ajouter ou de modifier un prototype simple ou un prototype complexe.
Sélectionne le nom de la couche source des éléments à traiter .
Demande la création d’un prototype simple ou complexe à appliquer à la couche source .	Une boite s’ouvre pour saisir un nom de prototype. Les boutons radio permettent de filtrer le type du prototype à créer (complexe ou simple). À la suite de la validation de la création du prototype, avec le bouton « Créer », la boite de dialogue correspondante (simple ou complexe) est ouverte pour définir les caractéristiques. À la suite de la création du nouveau prototype, le champ « Prototype » est rempli avec le nom du prototype créé. ! Un message d’avertissement est affiché si le nom saisi correspond déjà à un prototype de même type. Le nom de prototype doit être unique pour un type donné.
Sélectionne un prototype simple ou complexe à appliquer à la couche source .	Une boite s’ouvre pour sélectionner un prototype. Les boutons radio permettent de filtrer le type de prototype à sélectionner (complexe ou simple). Sélectionner le prototype et valider avec le bouton « Sélectionner ». À la suite de la sélection d’un prototype, le champ « Prototype » est rempli avec le nom du prototype sélectionné.
Active une option de filtre sur la couche source en cochant la case « Filtre » .	Si aucun filtre n’est disponible[FM2] pour la couche source sélectionnée, la boite de dialogue de gestion de filtres est automatiquement ouverte. Si un ou plusieurs filtres sont disponibles pour la couche source sélectionnée, la liste est remplie avec le nom des filtres. ! Un filtre disponible est un filtre qui a été créé ou chargé dans le cadre du prototype racine courant.
Sélectionne le filtre à appliquer à la couche source dans la liste .	La liste se replie et le filtre sélectionné est affiché.
Ajoute un nouveau filtre à la liste .	La boite de dialogue de gestion de filtres de type batch est ouverte. A la validation de la création du filtre, il est ajouté dans la liste des filtres disponibles.
Valide d’ajout du nouveau prototype .	Le nouveau prototype est ajouté dans la liste « Prototypes » avec : ► la couche source ; ► le fichier prototype à appliquer ; ► le filtre à appliquer sur la couche source (facultatif). Le champ « Prototype » est vidé.
Édite, par double clique dans la liste « Prototypes », un prototype simple ou complexe.	La boite de dialogue correspondante (simple ou complexe) est ouverte avec les caractéristiques préremplies du prototype édité.
Supprime le prototype sélectionné de la liste « Prototypes » .	La ligne est supprimée de la liste.
Valide la création ou la modification du prototype batch .	Le prototype batch et tous les prototypes associés de l’arborescence sont enregistrés. La boite de dialogue se ferme.
Quitte la création ou la modification du prototype batch sans enregistrer .	La boite de dialogue se ferme.

Action

Résultat

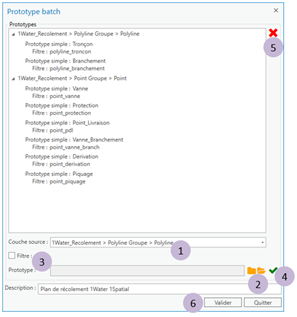

Accède à la boite de dialogue de gestion d’un prototype batch.

L’accès se fait depuis le bandeau « 1Water » avec :

► la fonctionnalité de création de prototype ;

► la fonctionnalité d’édition de prototype.

Depuis la fonctionnalité de création, la boite de dialogue s’ouvre et elle est « vide ».

Depuis la fonctionnalité d’édition, la boite de dialogue s’ouvre et elle est préremplie avec le contenu du prototype batch chargé.

L’arborescence présente l’ensemble des prototypes simples et ou complexes qui constituent le prototype batch courant.

La partie sous l’arborescence permet d’ajouter ou de modifier un prototype simple ou un prototype complexe.

Sélectionne le nom de la couche source des éléments à traiter .

Demande la création d’un prototype simple ou complexe à appliquer à la couche
source .

Une boite s’ouvre pour saisir un nom de prototype.

Les boutons radio permettent de filtrer le type du prototype à créer (complexe ou simple).

À la suite de la validation de la création du prototype, avec le bouton « Créer », la boite de dialogue correspondante (simple ou complexe) est ouverte pour définir les caractéristiques.

À la suite de la création du nouveau prototype, le champ « Prototype » est rempli avec le nom du prototype créé.

! Un message d’avertissement est affiché si le nom saisi correspond déjà à un prototype de même type. Le nom de prototype doit être unique pour un type donné.

Sélectionne un prototype simple ou complexe à appliquer à la couche source .

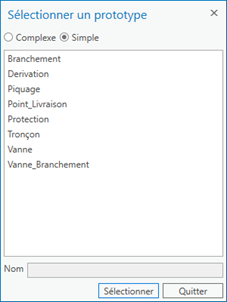

Une boite s’ouvre pour sélectionner un prototype.

Les boutons radio permettent de filtrer le type de prototype à sélectionner (complexe ou simple).

Sélectionner le prototype et valider avec le bouton « Sélectionner ».

À la suite de la sélection d’un prototype, le champ « Prototype » est rempli avec le nom du prototype sélectionné.

Active une option de filtre sur la couche source en cochant la case « Filtre » .

Si aucun filtre n’est disponible[FM2] pour la couche source sélectionnée, la boite de dialogue de gestion de filtres est automatiquement ouverte.

Si un ou plusieurs filtres sont disponibles pour la couche source sélectionnée, la liste est remplie avec le nom des filtres.

! Un filtre disponible est un filtre qui a été créé ou chargé dans le cadre du prototype racine courant.

Sélectionne le filtre à appliquer à la couche source dans la liste .

La liste se replie et le filtre sélectionné est affiché.

Ajoute un nouveau filtre à la liste .

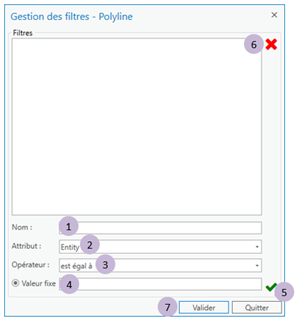

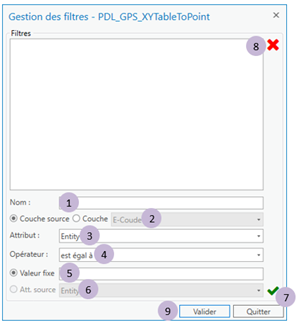

La boite de dialogue de gestion de filtres de type batch est ouverte.

A la validation de la création du filtre, il est ajouté dans la liste des filtres disponibles.

Valide d’ajout du nouveau prototype .

Le nouveau prototype est ajouté dans la liste « Prototypes » avec :

► la couche source ;

► le fichier prototype à appliquer ;

► le filtre à appliquer sur la couche source (facultatif).

Le champ « Prototype » est vidé.

Édite, par double clique dans la liste « Prototypes », un prototype simple ou complexe.

La boite de dialogue correspondante (simple ou complexe) est ouverte avec les caractéristiques préremplies du prototype édité.

Supprime le prototype sélectionné de la liste « Prototypes » .

La ligne est supprimée de la liste.

Valide la création ou la modification du prototype batch .

Le prototype batch et tous les prototypes associés de l’arborescence sont enregistrés.

La boite de dialogue se ferme.

Quitte la création ou la modification du prototype batch sans enregistrer .

La boite de dialogue se ferme.

Modèle d’import de prototype complexe

Les modèles d’import de prototype complexe permettent d’enchainer des prototypes simples ou composites en utilisant la couche source du prototype complexe ou le résultat de la création d’un des prototypes précédemment traités dans l’enchainement.

! L’accès à la gestion des prototypes complexes se fait soit depuis la fonctionnalité de création de prototype ou d’édition de prototype du bandeau « 1Water » et dans ce cas c’est un prototype « racine » soit depuis une boite de dialogue de gestion de prototype batch.

L’utilisateur :

Action	Résultat
Accède à la boite de dialogue de gestion d’un prototype complexe. L’accès se fait depuis : ► la fonctionnalité de création de prototype (bandeau « 1Water ») ; ► la fonctionnalité d’édition de prototype (bandeau « 1Water ») ; ► la boite de dialogue d’un prototype batch.	En création, la boite de dialogue s’ouvre et elle est « vide ». En édition, la boite de dialogue s’ouvre et elle est préremplie avec le contenu du prototype complexe chargé. L’arborescence présente l’ensemble des prototypes simples et ou composites qui constituent le prototype complexe courant. Les champs sous la liste se remplissent en fonction de la sélection courante pour pouvoir ajouter un nouveau prototype par duplication et non pour réaliser une modification. Les champs « Prototype » et « Variable » ne sont jamais préremplis. La partie sous l’arborescence permet d’ajouter un prototype simple ou un prototype composite.
Demande la création d’un prototype simple ou composite à appliquer à la source .	Une boite s’ouvre pour saisir un nom de prototype. Les boutons radio permettent de filtrer le type du prototype à créer (simple ou composite). À la suite de la validation de la création du prototype, avec le bouton « Créer », la boite de dialogue correspondante (simple ou composite) est ouverte pour définir les caractéristiques. À la suite de la création du nouveau prototype, le champ « Prototype » est rempli avec le nom du prototype créé. ! Un message d’avertissement est affiché si le nom saisi correspond déjà à un prototype de même type. Le nom de prototype doit être unique pour un type donné.
Sélectionne un prototype simple ou composite à appliquer à la source .	Une boite s’ouvre pour sélectionner un prototype. Les boutons radio permettent de filtrer le type de prototype à sélectionner (simple ou composite). Sélectionner le prototype et valider avec le bouton « Sélectionner ». À la suite de la sélection d’un prototype, le champ « Prototype » est rempli avec le nom du prototype sélectionné.
Indique la source à utiliser avec le prototype simple ou composite courant ; soit la couche source soit un paramètre issu d’une variable d’un prototype simple ou composite précédent.	Si le radio bouton « Couche paramètre » est enfoncé, la liste est activée et le choix d’un paramètre est possible.
Coche la case « Variable » en la nommant pour la définir et l’associer au résultat du prototype simple ou composite courant .	La variable est ajoutée à la liste des paramètres disponibles, pour être utilisée par un autre prototype simple ou composite, lors de la validation de l’ajout du prototype. Une variable permet de mémoriser l’ensemble des informations d’un traitement à savoir une géométrie mais également des informations attributaires qui pourront être exploitées.
Coche la case « Mode temporaire » pour ne pas créer d’objet avec ce prototype simple ou composite.	Si la case est cochée, le prototype ne crée pas d’objet en base de données mais mémorise uniquement le résultat du traitement pour pouvoir l’exploiter dans un autre prototype simple ou composite.
Sélectionne et ordonne des paramètres à transmettre au prototype composite .	Sélectionne des paramètres de la liste « Disponible(s) ». Ajoute le paramètre sélectionné dans la liste « Disponible(s) » avec le bouton . Retire le paramètre sélectionné dans la liste « Utilisé(s) » avec le bouton . Remonte le paramètre sélectionné dans la liste « Utilisé(s) » avec le bouton . Descend le paramètre sélectionné dans la liste « Utilisé(s) » avec le bouton . ! L’ordre des paramètres dans la liste « Utilisé(s) » correspond au numéro des paramètres du prototype composite associé.
Valide d’ajout du nouveau prototype .	Le nouveau prototype est ajouté dans la liste « Prototypes » avec : ► le nom du fichier prototype à appliquer ; ► la couche paramètre (facultatif) sinon c’est la couche source qui est utilisé ; ► le nom de la variable à créer (facultatif) ; ► l’option « Mode temporaire » (facultatif) ; ► la liste des paramètres pour un prototype composite (facultatif). Le champ « Prototype » est vidé.
Édite, par double clique dans la liste « Créations », un prototype simple ou composite.	La boite de dialogue correspondante (simple ou composite) est ouverte avec les caractéristiques préremplies du prototype édité.
Supprime la ligne sélectionnée dans la liste « Créations » .	La ligne est supprimée de la liste.
Saisit une description pour le prototype complexe .	Cette information est facultative.
Applique la création ou la modification du prototype complexe .	Toutes les créations et les modifications du prototype complexe et de tous les prototypes associés de l’arborescence sont mémorisées. ! Cette action est disponible uniquement si le prototype complexe n’est pas un prototype « racine ».
Valide la création ou la modification du prototype complexe .	Le prototype complexe et tous les prototypes associés de l’arborescence sont enregistrés. La boite de dialogue se ferme. ! Cette action est disponible uniquement si le prototype complexe est également un prototype « racine ».
Quitte la création ou la modification du prototype complexe sans enregistrer .	La boite de dialogue se ferme. ! Si le prototype complexe n’est pas un prototype « racine », la boite de dialogue du prototype parent est affichée. Le dernier état appliqué du prototype complexe est conservé pour être enregistré avec le prototype « racine ».

Action

Résultat

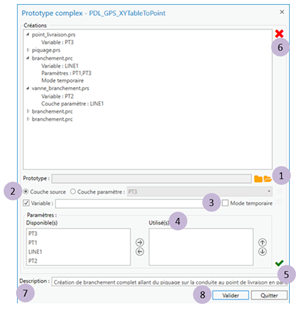

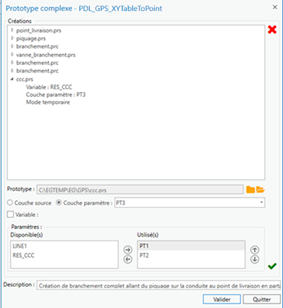

Accède à la boite de dialogue de gestion d’un prototype complexe.

L’accès se fait depuis :

► la fonctionnalité de création de prototype (bandeau « 1Water ») ;

► la fonctionnalité d’édition de prototype (bandeau « 1Water ») ;

► la boite de dialogue d’un prototype batch.

En création, la boite de dialogue s’ouvre et elle est « vide ».

En édition, la boite de dialogue s’ouvre et elle est préremplie avec le contenu du prototype complexe chargé.

L’arborescence présente l’ensemble des prototypes simples et ou composites qui constituent le prototype complexe courant.

Les champs sous la liste se remplissent en fonction de la sélection courante pour pouvoir ajouter un nouveau prototype par duplication et non pour réaliser une modification. Les champs « Prototype » et « Variable » ne sont jamais préremplis.

La partie sous l’arborescence permet d’ajouter un prototype simple ou un prototype composite.

Demande la création d’un prototype simple ou composite à appliquer à la source .

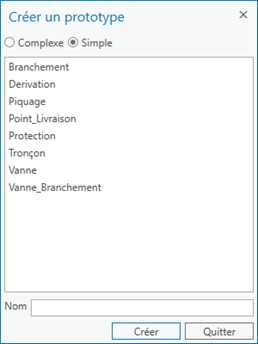

Une boite s’ouvre pour saisir un nom de prototype.

Les boutons radio permettent de filtrer le type du prototype à créer (simple ou composite).

À la suite de la validation de la création du prototype, avec le bouton « Créer », la boite de dialogue correspondante (simple ou composite) est ouverte pour définir les caractéristiques.

À la suite de la création du nouveau prototype, le champ « Prototype » est rempli avec le nom du prototype créé.

! Un message d’avertissement est affiché si le nom saisi correspond déjà à un prototype de même type. Le nom de prototype doit être unique pour un type donné.

Sélectionne un prototype simple ou composite à appliquer à la source .

Une boite s’ouvre pour sélectionner un prototype.

Les boutons radio permettent de filtrer le type de prototype à sélectionner (simple ou composite).

Sélectionner le prototype et valider avec le bouton « Sélectionner ».

À la suite de la sélection d’un prototype, le champ « Prototype » est rempli avec le nom du prototype sélectionné.

Indique la source à utiliser avec le prototype simple ou composite courant ; soit la couche source soit un paramètre issu d’une variable d’un prototype simple ou composite précédent.

Si le radio bouton « Couche paramètre » est enfoncé, la liste est activée et le choix d’un paramètre est possible.

Coche la case « Variable » en la nommant pour la définir et l’associer au résultat du prototype simple ou composite courant .

La variable est ajoutée à la liste des paramètres disponibles, pour être utilisée par un autre prototype simple ou composite, lors de la validation de l’ajout du prototype.

Une variable permet de mémoriser l’ensemble des informations d’un traitement à savoir une géométrie mais également des informations attributaires qui pourront être exploitées.

Coche la case « Mode temporaire » pour ne pas créer d’objet avec ce prototype simple ou composite.

Si la case est cochée, le prototype ne crée pas d’objet en base de données mais mémorise uniquement le résultat du traitement pour pouvoir l’exploiter dans un autre prototype simple ou composite.

Sélectionne et ordonne des paramètres à transmettre au prototype composite .

Sélectionne des paramètres de la liste « Disponible(s) ».

Ajoute le paramètre sélectionné dans la liste « Disponible(s) » avec le bouton .

Retire le paramètre sélectionné dans la liste « Utilisé(s) » avec le bouton .

Remonte le paramètre sélectionné dans la liste « Utilisé(s) » avec le bouton .

Descend le paramètre sélectionné dans la liste « Utilisé(s) » avec le bouton .

! L’ordre des paramètres dans la liste « Utilisé(s) » correspond au numéro des paramètres du prototype composite associé.

Valide d’ajout du nouveau prototype .

Le nouveau prototype est ajouté dans la liste « Prototypes » avec :

► le nom du fichier prototype à appliquer ;

► la couche paramètre (facultatif) sinon c’est la couche source qui est utilisé ;

► le nom de la variable à créer (facultatif) ;

► l’option « Mode temporaire » (facultatif) ;

► la liste des paramètres pour un prototype composite (facultatif).

Le champ « Prototype » est vidé.

Édite, par double clique dans la liste « Créations », un prototype simple ou composite.

La boite de dialogue correspondante (simple ou composite) est ouverte avec les caractéristiques préremplies du prototype édité.

Supprime la ligne sélectionnée dans la liste « Créations » .

La ligne est supprimée de la liste.

Saisit une description pour le prototype complexe .

Cette information est facultative.

Applique la création ou la modification du prototype complexe .

Toutes les créations et les modifications du prototype complexe et de tous les prototypes associés de l’arborescence sont mémorisées.

! Cette action est disponible uniquement si le prototype complexe n’est pas un prototype « racine ».

Valide la création ou la modification du prototype complexe .

Le prototype complexe et tous les prototypes associés de l’arborescence sont enregistrés.

La boite de dialogue se ferme.

! Cette action est disponible uniquement si le prototype complexe est également un prototype « racine ».

Quitte la création ou la modification du prototype complexe sans enregistrer .

La boite de dialogue se ferme.

! Si le prototype complexe n’est pas un prototype « racine », la boite de dialogue du prototype parent est affichée. Le dernier état appliqué du prototype complexe est conservé pour être enregistré avec le prototype « racine ».

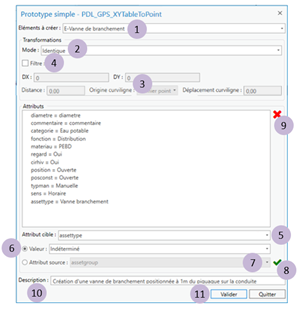

Modèle d’import de prototype simple

Les modèles d’import de prototype simple permettent la création d’un élément d’une couche cible basée sur le traitement d’un élément d’une couche source.

! L’accès à la gestion des prototypes simples se fait soit depuis la fonctionnalité de création de prototype ou d’édition de prototype du bandeau « 1Water » et dans ce cas c’est un prototype « racine » soit depuis une boite de dialogue de gestion de prototype batch ou de prototype complexe.

L’utilisateur :

Action	Résultat
Accède à la boite de dialogue de gestion d’un prototype simple. L’accès se fait depuis : ► la fonctionnalité de création de prototype (bandeau « 1Water ») ; ► la fonctionnalité d’édition de prototype (bandeau « 1Water ») ; ► la boite de dialogue d’un prototype batch ; ► la boite de dialogue d’un prototype complexe.	En création, la boite de dialogue s’ouvre et elle est « vide ». En édition, la boite de dialogue s’ouvre et elle est préremplie avec le contenu du prototype simple chargé.
Sélectionne la couche cible à créer .	! La liste des « Éléments à créer » est remplie automatiquement en fonction du modèle de données accessible.
Sélectionne le mode de transformation pour trouver la géométrie de l’occurrence à créer en partant d’une occurrence de la couche source .	La liste des modes possibles dépend de la nature de la couche source : ► ponctuelle : Identique, Translation ou Projection ; ► non ponctuelle : Identique ou Translation.
Définit les paramètres associés au mode de transformation .	! Les paramètres disponibles dépendent du mode de transformation sélectionné et de la nature de la source par rapport à celle de la cible. Pour une cible ponctuelle avec une source linéaire en mode « Identique », le champ « Déplacement curviligne » est activé pour calculer un point correspondant à l’abscisse curviligne sur la ligne à la distance indiquée dans le déplacement.
Active une option de filtre sur la couche source en cochant la case « Filtre » .	Si aucun filtre n’est disponible[FM3] pour la couche source sélectionnée, la boite de dialogue de gestion de filtres de type simple est automatiquement ouverte. Si un ou plusieurs filtres sont disponibles pour la couche source sélectionnée, la liste est remplie avec le nom des filtres. ! Un filtre disponible est un filtre qui a été créé ou chargé dans le cadre du prototype racine courant.
Sélectionne le filtre à appliquer à la couche source dans la liste .	La liste se replie et le filtre sélectionné est affiché.
Ajoute un nouveau filtre à la liste .	La boite de dialogue de gestion de filtres de type simple est ouverte. A la validation de la création du filtre, il est ajouté dans la liste des filtres disponibles.
Renseignement des attributs de l’élément cible (5 -> 8)
Sélectionne l’attribut de l’élément cible .
Coche le bouton radio « Valeur » pour associer une valeur fixe à l’attribut .	! En fonction du type de l’attribut cible, le choix de la valeur est dirigé (texte libre, liste, calendrier).
Coche le bouton radio « Attribut source » et sélectionne un attribut de la source pour renseigne l’attribut cible .	! La liste des attributs de la source n’est pas filtrée en fonction du type de l’attribut cible mais au moment du traitement une conversion est appliquée pour correspondre au type de la cible.
Ajoute l’attribut cible et sa valeur ou son attribut source associé dans la liste « Attributs » .
Supprime la ligne sélectionnée dans la liste « Attributs » .	La ligne sélectionnée est supprimée de la liste.
Saisit une description pour le prototype simple .	Cette information est facultative.
Valide la création ou la modification du prototype simple.	Le prototype simple est enregistré.
Applique la création ou la modification du prototype simple .	La création ou les modifications du prototype simple sont mémorisées. Cette action est disponible uniquement si le prototype simple n’est pas un prototype « racine ».
Valide la création ou la modification du prototype simple .	Le prototype simple est enregistré. La boite de dialogue se ferme. Cette action est disponible uniquement si le prototype simple est également un prototype « racine ».
Quitte la création ou la modification du prototype simple sans enregistrer .	La boite de dialogue se ferme. Si le prototype simple n’est pas un prototype « racine », la boite de dialogue du prototype parent est affichée. Le dernier état appliqué du prototype simple est conservé pour être enregistré avec le prototype « racine ».

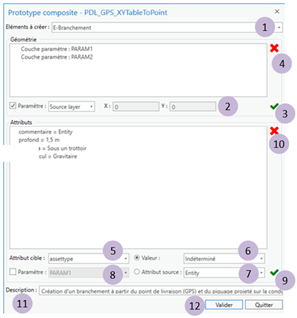

Modèle d’import de prototype composite

Les modèles d’import de prototype composite permettent la création d’un élément d’une couche cible basée sur le traitement d’un élément d’une couche source. Ce prototype permet la création en tenant compte de paramètres passés en argument.

! Les prototypes composites ne peuvent pas être créés en tant que prototypes « racines ». L’accès à la gestion d’un prototype composite se fait uniquement depuis une boite de dialogue de gestion de prototype complexe.

L’utilisateur :

Action	Résultat
Accède à la boite de dialogue de gestion d’un prototype composite. L’accès se fait depuis la boite de dialogue d’un prototype complexe.	En création, la boite de dialogue s’ouvre et elle est « vide ». En édition, la boite de dialogue s’ouvre et elle est préremplie avec le contenu du prototype composite chargé.
Sélectionner la couche cible à créer .	! La liste des « Éléments à créer » est remplie automatiquement en fonction du modèle de données accessible.
Sélectionne une géométrie, dans la liste, à ajouter à la liste « Géométrie » de l’élément cible si la case « Paramètre » est cochée .	! La liste propose systématiquement la couche source et tous les paramètres (PARAM<n>) qui ont été passés en argument au prototype composite.
Saisit les valeurs X et Y d’un point à ajouter à la liste « Géométrie » de l’élément cible si la case « Paramètre » n’est pas cochée .	Point à une coordonnées fixe.
Ajoute la géométrie courante à la liste « Géométrie » .	! Plusieurs géométries peuvent [FM4] être ajoutées pour définir la géométrie de l’élément cible. Par exemple, une liste de points pour définir un linéaire.
Supprime la ligne sélectionnée dans la liste « Géométrie » .	La ligne sélectionnée est supprimée de la liste.
Renseignement des attributs de l’élément cible (5 -> 9)
Sélectionne l’attribut de l’élément cible dans la liste « Attribut cible » .
Coche le bouton radio « Valeur » pour associer une valeur fixe à l’attribut cible .	! En fonction du type de l’attribut cible, le choix de la valeur est dirigé (texte libre, liste, calendrier).
Coche le bouton radio « Attribut source » sans cocher la case « Paramètre » pour associer un attribut de la source à l’attribut cible .	La liste contient les attributs de la couche source. ! La liste des attributs de la source n’est pas filtrée en fonction du type de l’attribut cible mais au moment du traitement un conversion est appliquée pour correspondre au type de la cible.
Coche la case « Paramètre » et le bouton radio « Attribut source » pour associer un attribut de la source à l’attribut cible .	La liste contient les attributs associés [FM5] au paramètre sélectionné dans la liste « Paramètre ». ! La liste « Paramètre » contient les paramètres passés en argument au prototype composite.
Ajoute l’attribut cible et sa valeur ou son attribut source associé dans la liste « Attributs » .
Supprime la ligne sélectionnée dans la liste « Attributs » .	La ligne sélectionnée est supprimée de la liste.
Saisit une description pour le prototype composite .	Cette information est facultative.
Applique la création ou la modification du prototype composite .	La création ou les modifications du prototype composite sont mémorisées.
Quitte la création ou la modification du prototype composite sans enregistrer .	La boite de dialogue se ferme. La boite de dialogue du prototype parent est affichée. Le dernier état appliqué du prototype composite est conservé pour être enregistré avec le prototype « racine ».

Action

Résultat

Accède à la boite de dialogue de gestion d’un prototype composite.

L’accès se fait depuis la boite de dialogue d’un prototype complexe.

En création, la boite de dialogue s’ouvre et elle est « vide ».

En édition, la boite de dialogue s’ouvre et elle est préremplie avec le contenu du prototype composite chargé.

Sélectionner la couche cible à créer .

! La liste des « Éléments à créer » est remplie automatiquement en fonction du modèle de données accessible.

Sélectionne une géométrie, dans la liste, à ajouter à la liste « Géométrie » de l’élément cible si la case « Paramètre » est cochée .

! La liste propose systématiquement la couche source et tous les paramètres (PARAM<n>) qui ont été passés en argument au prototype composite.

Saisit les valeurs X et Y d’un point à ajouter à la liste « Géométrie » de l’élément cible si la case « Paramètre » n’est pas cochée .

Point à une coordonnées fixe.

Ajoute la géométrie courante à la liste « Géométrie » .

! Plusieurs géométries peuvent [FM4] être ajoutées pour définir la géométrie de l’élément cible. Par exemple, une liste de points pour définir un linéaire.

Supprime la ligne sélectionnée dans la liste « Géométrie » .

La ligne sélectionnée est supprimée de la liste.

Renseignement des attributs de l’élément cible (5 -> 9)

Sélectionne l’attribut de l’élément cible dans la liste « Attribut cible » .

Coche le bouton radio « Valeur » pour associer une valeur fixe à l’attribut cible .

Description: Une image contenant texte

Description générée automatiquement

! En fonction du type de l’attribut cible, le choix de la valeur est dirigé (texte libre, liste, calendrier).

Coche le bouton radio « Attribut source » sans cocher la case « Paramètre » pour associer un attribut de la source à l’attribut cible .

La liste contient les attributs de la couche source.

! La liste des attributs de la source n’est pas filtrée en fonction du type de l’attribut cible mais au moment du traitement un conversion est appliquée pour correspondre au type de la cible.

Coche la case « Paramètre » et le bouton radio « Attribut source » pour associer un attribut de la source à l’attribut cible .

La liste contient les attributs associés [FM5] au paramètre sélectionné dans la liste « Paramètre ».

! La liste « Paramètre » contient les paramètres passés en argument au prototype composite.

Ajoute l’attribut cible et sa valeur ou son attribut source associé dans la liste « Attributs » .

Supprime la ligne sélectionnée dans la liste « Attributs » .

La ligne sélectionnée est supprimée de la liste.

Saisit une description pour le prototype composite .

Cette information est facultative.

Applique la création ou la modification du prototype composite .

La création ou les modifications du prototype composite sont mémorisées.

Quitte la création ou la modification du prototype composite sans enregistrer .

La boite de dialogue se ferme.

La boite de dialogue du prototype parent est affichée. Le dernier état appliqué du prototype composite est conservé pour être enregistré avec le prototype « racine ».

Gestion des filtres

La boite de dialogue de gestion des filtres est accessible depuis les boites de dialogue de prototype batch et de prototype simple via le bouton .

Un filtre, au niveau d’un prototype batch, permet de filtrer les éléments de la source à exploiter dans un prototype simple ou un prototype complexe.

Un filtre, au niveau d’un prototype simple, permet de filtrer les éléments de la source ou de filtrer l’élément d’une couche qui sera utilisé comme référence pour la suite du traitement.

Pour un filtre sur un prototype batch, l’utilisateur :

Action	Résultat
Accède à la boite de dialogue de gestion des filtres.	La boite de gestion des filtres permet d’ajouter un filtre, de modifier un filtre ou de supprimer un filtre pour la couche courante (indiquée dans le titre). ! Pour modifier un filtre, donner le même nom dans le champ « Nom : » et demander le remplacement au moment de la demande d’ajout. ! Dans un filtre, les conditions entre les différents attributs sont associées avec la règle « ET » et les conditions pour un même attribut avec la règle « OU ».
Saisit un nom pour le filtre à ajouter .	! Si le nom existe déjà, il sera géré au moment de la demande d’ajout.
Sélectionne l’attribut à filtrer dans la liste « Attribut : ».	En fonction du type de l’attribut, le champ associé au bouton radio « Valeur fixe » (4) est actualisé (champ libre, liste, calendrier).
Fixe l’opérateur de comparaison pour l’attribut sélectionné de la couche sélectionnée .	Les opérateurs possibles sont : ► est égal à ; ► est différent de ; ► a la valeur nulle ; ► n’a pas la valeur nulle.
Fixe une valeur de filtre pour l’attribut sélectionné de la couche sélectionnée .	! Le choix de la valeur de filtre n’est pas disponible si l’opérateur est positionné à « a la valeur nulle » ou « n’a pas la valeur nulle ». Filtre les éléments de « Couche source » en fonction de l’attribut, de l’opérateur et de la valeur indiqués.
Ajoute un filtre dans la liste « Filtres » .	Le filtre est ajouté s’il n’existe pas. Si le nom du filtre existe déjà dans la liste, le message suivant est affiché. Le filtre est remplacé si l’utilisateur a répondu « Oui » au message. Le filtre est complété si l’utilisateur a répondu « Non » au message. Aucune action, si l’utilisateur a répondu « Annuler » au message.
Répond « Oui » au message pour remplacer le filtre.
Répond « Non » au message pour compléter le filtre.
Ajoute un nouveau filtre dans la liste, si le nom n’existe pas.
Supprime la ligne sélectionnée dans la liste « Filtres » .	La condition est supprimée de la liste.
Valide la création du filtre avec le bouton « Valider ».	Le filtre est mémorisé. La boite de création de filtre se ferme. La boite du prototype qui a appelé la boite de création de filtre s’affiche et le filtre créé est ajouté à la liste.
Quitte la création du filtre avec le bouton « Quitter ».	La boite de création de filtre se ferme. La boite du prototype qui a appelé la boite de création de filtre s’affiche.

Pour un filtre sur un prototype simple, l’utilisateur :

Action	Résultat
Accède à la boite de dialogue de gestion des filtres.	La boite de gestion des filtres permet d’ajouter un filtre, de modifier un filtre ou de supprimer un filtre pour la couche courante (indiquée dans le titre). ! Pour modifier un filtre, donner le même nom dans le champ « Nom : » et demander le remplacement au moment de la demande d’ajout. ! Dans un filtre, les conditions entre les différents attributs sont associées avec la règle « ET » et les conditions pour un même attribut avec la règle « OU ».
Saisit un nom pour le filtre à ajouter .	! Si le nom existe déjà, il sera géré au moment de la demande d’ajout.
Coche le bouton radio « Couche source » ou le bouton radio « Couche » en sélectionnant une couche de filtre dans la liste .	Si le bouton radio « Couche source » est coché : ► la liste associée à « Couche » est grisée ; ► la liste « Attributs : » contient les attributs de la couche source du prototype qui a demandé la création d’un filtre ; ► le bouton radio « Attribut source » est grisé. Si le bouton radio « Couche » est coché : ► la liste associée à « Couche » est activée et contient la liste des couches disponibles ; ► la liste « Attributs : » contient les attributs de la couche sélectionnée dans la liste « Couche » ; ► le bouton radio « Attribut source » est activé.
Sélectionne la couche à filtrer dans la liste « Couche ».	Si le bouton radio « Couche » est coché pour choisir la couche à filtrer et mettre à jour la liste « Attributs : ».
Sélectionne l’attribut à filtrer dans la liste « Attribut : ».	En fonction du type de l’attribut, le champ associé au bouton radio « Valeur fixe » est actualisé (champ libre, liste, calendrier).
Fixer l’opérateur de comparaison pour l’attribut sélectionné de la couche sélectionnée .	Les opérateurs possibles sont : ► est égal à ; ► est différent de ; ► a la valeur nulle ; ► n’a pas la valeur nulle.
Pour l'option "Valeur fixe", fixe une valeur de filtre pour l’attribut sélectionné de la couche sélectionnée .	! Le choix de la valeur de filtre, par l’option « Valeur fixe », n’est pas disponible si l’opérateur est positionné à « a la valeur nulle » ou « n’a pas la valeur nulle ». Filtre les éléments de « Couche source » ou de « Couche » en fonction de l’attribut, de l’opérateur et de la valeur indiqués.
Pour l'option "Att. source", sélectionne le nom d’un attribut de la couche source comme valeur du filtre .	! Le choix de la valeur de filtre, par l’option « Att. source », n’est pas disponible si l’opérateur est positionné à « a la valeur nulle » ou « n’a pas la valeur nulle ». ! Si l’option « Att. source » est sélectionnée, le champ « Opérateur » est grisé. L’opérateur utilisé est « est égal à » pour cette option. Filtre les éléments de « Couche » en fonction de l’attribut de « Couche », de l’opérateur et de l’attribut (« Att. source ») de l’élément source courant. ! Le filtre basé la valeur d’un attribut de la source n’est possible qu’avec l’option « Couche ». Exemple : recherche du tronçon (Couche) le plus proche du point GPS (Couche source du prototype) dont l’attribut « contrat » correspond à la valeur de « NumContrat » du point GPS.
Ajoute un filtre dans la liste « Filtres » .	Le filtre est ajouté s’il n’existe pas. Si le nom du filtre existe déjà dans la liste, le message suivant est affiché. Le filtre est remplacé si l’utilisateur a répondu « Oui » au message. Le filtre est complété si l’utilisateur a répondu « Non » au message. Aucune action, si l’utilisateur a répondu « Annuler » au message.
Répond « Oui » au message pour remplacer le filtre.
Répond « Non » au message pour compléter le filtre.
Ajoute un nouveau filtre dans la liste, si le nom n’existe pas.
Supprime la ligne sélectionnée dans la liste « Filtres » .	La condition est supprimée de la liste.
Valide la création du filtre avec le bouton « Valider ».	Le filtre est mémorisé. La boite de création de filtre se ferme. La boite du prototype qui a appelé la boite de création de filtre s’affiche et le filtre créé est ajouté à la liste.
Quitte la création du filtre avec le bouton « Quitter ».	La boite de création de filtre se ferme. La boite du prototype qui a appelé la boite de création de filtre s’affiche.
