Plan de récolement

Cette fonctionnalité permet d’intégrer des couches importées issues d’un plan de récolement. Elle s’appuie sur des modèles d’import (batch) pour créer des entités à partir d’une couche ou d’un enchaînement.

!       Cette fonctionnalité nécessite le droit d’import par plan de récolement.

Les couches de données sources sont créées et regroupées dans un groupe portant le nom du fichier sans l’extension, en important un fichier CAD avec la fonctionnalité « Importer CAD » de l’onglet 1Water.

Le modèle d’import batch utilisé doit correspondre au format du fichier CAD importé. Pour pouvoir réutiliser un modèle d’import batch, le format des fichiers CAD doit toujours être le même.

Import de données au format AutoCAD dans une arborescence adaptée à l'utilisation des modèles d'import.

Intégration de plan de récolement basée sur des modèles d'import.

L’utilisateur :

Action

Résultat

Active la fonctionnalité « Modèle d’import » de l’onglet 1Water.

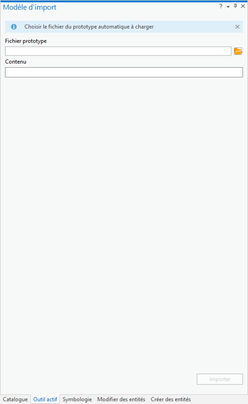

La fenêtre spécifique de « Modèle d’import » s’affiche.

Indique de fichier de prototype batch à utiliser.

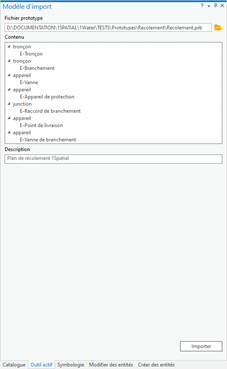

Un descriptif synthétique du traitement réalisé par le prototype (batch) est indiqué dans le champ « Contenu ».

Le champ « Description » est renseigné avec celle enregistrée dans le fichier prototype.

Lance le traitement avec le bouton « Importer ».

Le traitement d’import est exécuté sur les données du groupe de couches sélectionné dans la fenêtre de « Contenu » (TOC) en appliquant les règles et les correspondances de champs définis dans le modèle d’import sélectionné.

Le traitement est lancé sur l’ensemble de la source.

Les statistiques d’import sont affichées à la fin du traitement.

!       Les cas d’erreur sont indiqués dans le fichier de logs de l’import stocké dans le répertoire « \Documents\1Water\logs » (paramétrable).

Consulte les erreurs en cliquant sur le lien « Résultats ».

La table des erreurs de l’import est affichée.
