arcOpole PRO GPV Guide Utilisateur
C’est l’interface que vous utiliserez le plus
souvent. Elle permet de faire des requêtes (filtre / re-sectionnement) et
d’exporter les données.
! Un filtre ne modifie pas l’entité d’origine.
! Un re-sectionnement crée une nouvelle couche.

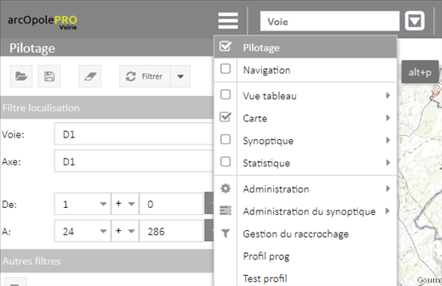

Depuis le menu, activer « Pilotage » ou 7 Alt + P :
Figure 4 : Fonction « Pilotage »
|
|
Aller sur une couche, dans notre exemple « Largeurs ». ! Les filtres qui s’affichent sont tributaires de la couche courante. |
|
|
Sélectionner le filtre « Largeur est
supérieur ou égal » puis « Éditer » |
|
|

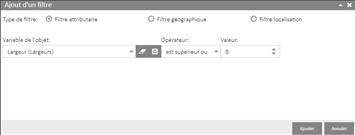

Mettre comme Valeur « est supérieur ou égal à » : 8 et ajouter. |
|
|
Enregistrer Par défaut, le filtre sera enregistré dans « Mes documents ». |
|
|

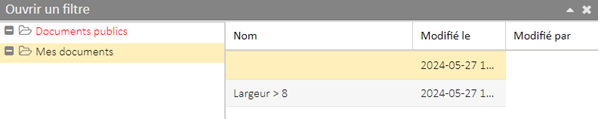

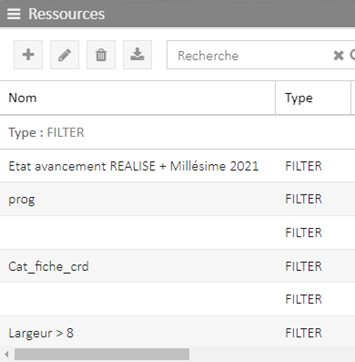

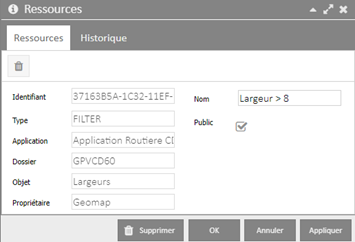

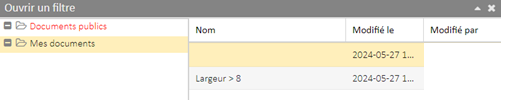

Si vous souhaitez rendre le filtre « public », vous avez 2 possibilités : Administration/Ressources/Type : sélectionner le type « FILTER » ; Sélectionner le filtre que vous souhaitez rendre « Public » : dans notre exemple Largeur > 8 et cocher la case « Public » puis « Appliquer ». Vous verrez alors apparaitre ce filtre dans « Documents publics ». Ou Ouvrir l’interface « Ouvrir un filtre » : faire un glisser/déposer de « Mes documents » vers « Documents publics ». |
|
|
Les requêtes sont publiques (tout le monde y accède et peut les exécuter) ou privées (visibles et exécutables uniquement par vous) :
Vous pouvez créer / renommer / supprimer des répertoires et sous-répertoires dans les zones publiques et privées. L’intérêt est de pouvoir effectuer un classement. Ces actions sont disponibles via le bouton de droite sur le répertoire concerné. Vous pouvez également renommer / supprimer des requêtes. Ces actions sont disponibles via le bouton de droite sur la requête concernée. |
|
|
Pour enregistrer les requêtes en cours : ► Indiquer le nom décrivant votre requête. Par défaut la requête sera sauvegardée dans Mes documents. Vous pouvez sélectionner un autre répertoire avant d’effectuer l’enregistrement ; ► Cliquer sur « Enregistrer ». |
|
|
Permet de supprimer les filtres sur la couche active. |

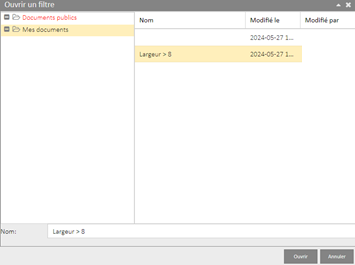

Ouvrir un
filtre existant :
. Nous poursuivrons avec la couche « Largeurs » :
Lorsque vous avez indiqué les filtres de votre requête, vous pouvez l’exécuter.
Vous disposerez des options Filtrer, Filtrer*, Exporter et Synthèse. La requête impactera la carte, le tableau, le synoptique et les statistiques.
|
|

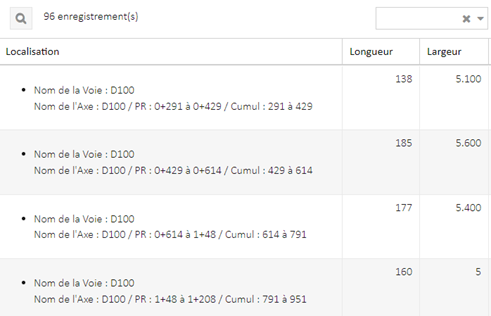

Applique le filtre : dans la vue tableau vous aurez le résultat de votre requête : |
|
|
Le « * » désactive toutes les couches et ne laisse active que la couche résultante de la requête. ! Certaines options n’apparaitront que si la requête porte sur plusieurs rubriques. |
|
|
►

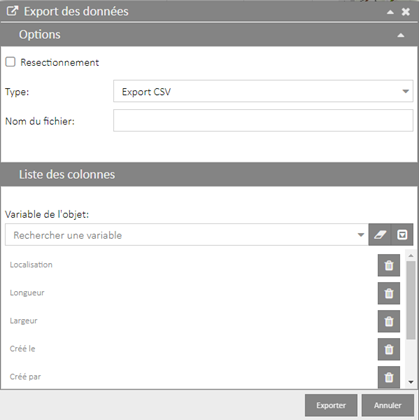

Pour un re-sectionnement, cocher
la case ► Sélectionner un format d’exports :
Vous pouvez
ajouter une ou plusieurs variables à votre export à l'aide de la liste
déroulante « Rechercher une variable ». La fonctionnalité est la
même que le paragraphe 2.1.3.1. |
|
|
Indique le linéaire et la surface du résultat de la requête. La valeur de la surface est à utiliser avec précaution car elle dépend de l’existence et de la qualité de l’information sur la largeur de la chaussée :
|

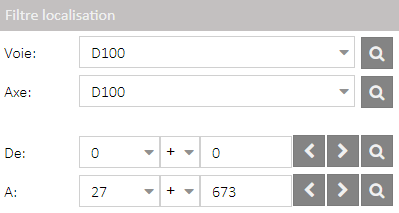

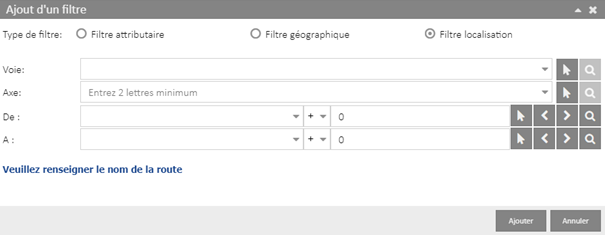

Figure 5 : Filtre « Localisation »
Ce filtre
est commun à toutes les rubriques :
► Gestionnaire : correspond habituellement à une
commune. Taper au moins 2 lettres dans la boite de dialogue ou sélectionner
dans la liste avec la flèche descendante.
! La notion de gestionnaire existe bien mais elle est paramétrable selon les niveaux hiérarchiques nécessaires pour accéder au référentiel voirie.
► Voie : Taper au moins 2 lettres dans la boite de
dialogue ou sélectionner dans la liste avec la flèche descendante.
! Si vous avez préalablement sélectionné un gestionnaire, seules ses voies sont disponibles.
► Axe : Si la voie ne comporte qu’un seul axe, il est automatiquement affiché. Dans le cas contraire, le sélectionner dans la liste proposée. Les noms des carrefours de début et de fin d’axe sont également renseignés.
|
|

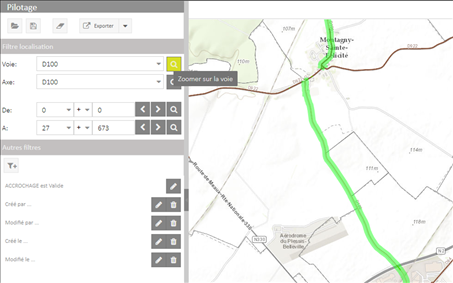

Permet de cadrer sur l’axe et de le mettre en surbrillance :
Pour enlever la surbrillance, utiliser la fonction disponible dans la barre Zoom et désélection. |
|
|
Déplace un point au nœud suivant ou précédent :
|

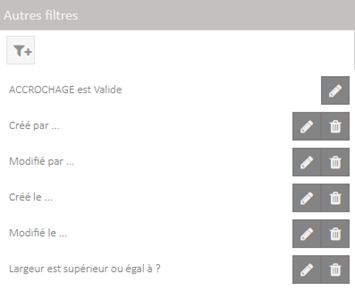

Figure 6 : Autres filtres

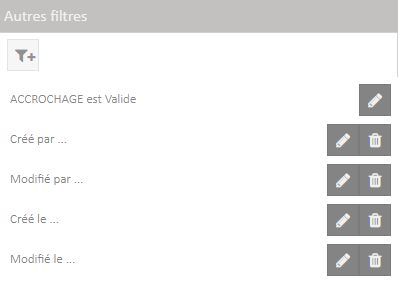

Si votre administrateur
a paramétré des filtres sur une rubrique, ils sont proposés par défaut dans
cette interface. Vous pouvez les accepter en l’état ou les modifier :
|
|

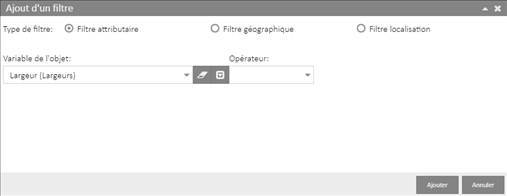

Permet d’ajouter des filtres non prévus par votre administrateur :

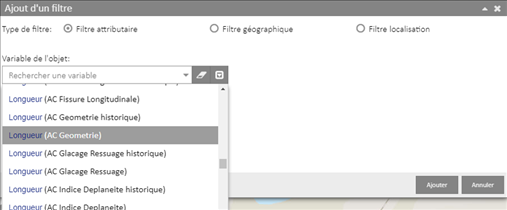

Par défaut, l'ensemble de la
liste des variables est affiché. Le bouton gomme vous permet de
voir les variables de tous les objets, l'icône Flèche bas vous permet de
filtrer les variables sur un objet en particulier. |
|
|
Permet d’ajouter (couche courante : dans notre exemple, « Largeurs ») ou de supprimer un filtre existant.
|

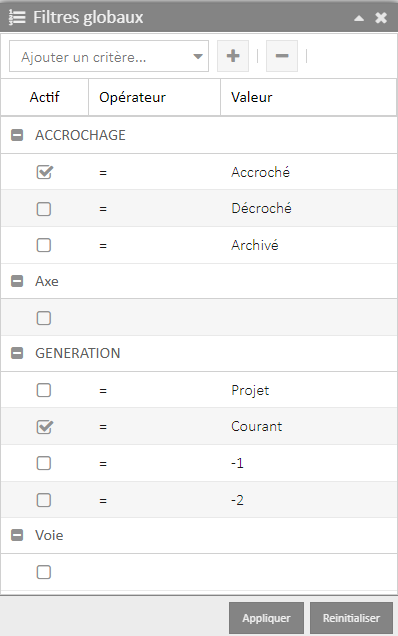

Figure 7 : Fonction « Filtres globaux »
Les filtres
« système » apparaissent en gris. En fonction de vos droits, vous pouvez ou non
les modifier.
Cet attribut est présent sur toutes les
rubriques. Il correspond à l’état de l’entité dans le système.
► Accroché : ce sont les entités des différentes rubriques qui sont bien synchronisées avec le référentiel ;
► Décroché : ce sont les entités impactées par une modification du référentiel et qui n’ont pas été raccrochées automatiquement. Ces entités doivent être « raccrochées » manuellement via l’interface de gestion du raccrochage (Voir Chapitre 6.2 – Le Raccrochage) ;
► Archivé : ce sont les entités historisées avec leur localisation curviligne initiale.
Cet
attribut est présent sur les rubriques qui ont été paramétrées avec une gestion
de la génération.
► Projet : ce sont les entités en attente de validation. Lorsqu’elles sont abaissées, elles passent à l’état courant ;
► Courant : c’est le statut par défaut. Lorsqu’une entité à l’état courant est remplacée par la validation d’un projet, elle passe en génération -1 ;
► -1 : génération précédente à l’état courant ;
► -2 : génération précédente à l’état -1 ;
► …

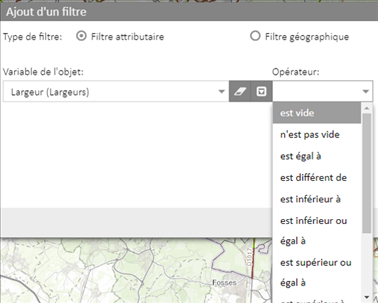

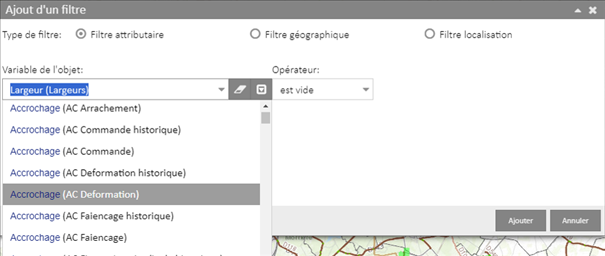

La création
d’un filtre attributaire se fait en 4 étapes :
► La liste (Propriété) débute par les attributs de la rubrique active puis par l’ensemble des attributs requêtables triés par ordre alphabétique ;
► Les attributs sont en bleu, leur rubrique en gris ;
► Pour éviter une recherche fastidieuse, vous pouvez entrer 2 lettres ou plus dans la boite d’édition. La liste se filtre en conséquence.
Dans notre exemple nous prendrons l’opérateur « est supérieur ou égal à ».
Sélectionner la valeur souhaitée. Dans notre exemple 8.

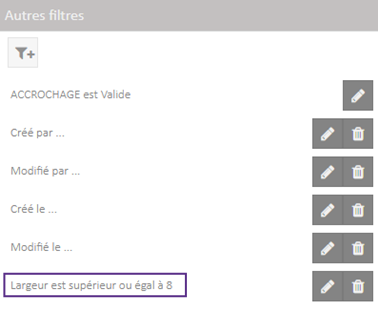

: Le filtre vient automatiquement s’ajouter dans la liste
« Autres filtres » :
Vous pouvez :
|
|

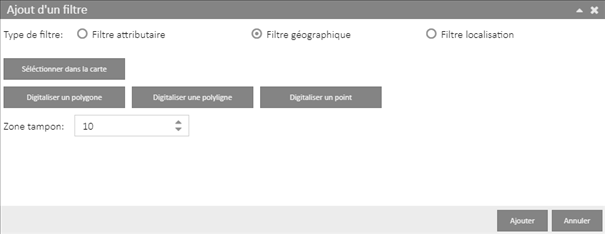

Utiliser une entité existante dans la
carte (sélectionner dans la carte). |
|
|
Digitaliser
un polygone, une polyligne ou un point. |
|
|

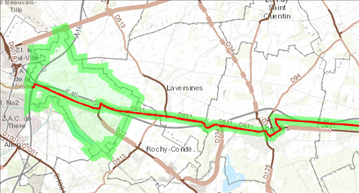

De
manière facultative, vous pouvez indiquer un buffer (en mètre). |
Ce point
est abordé au paragraphe : 2.1.2
Filtre localisation
